Montage

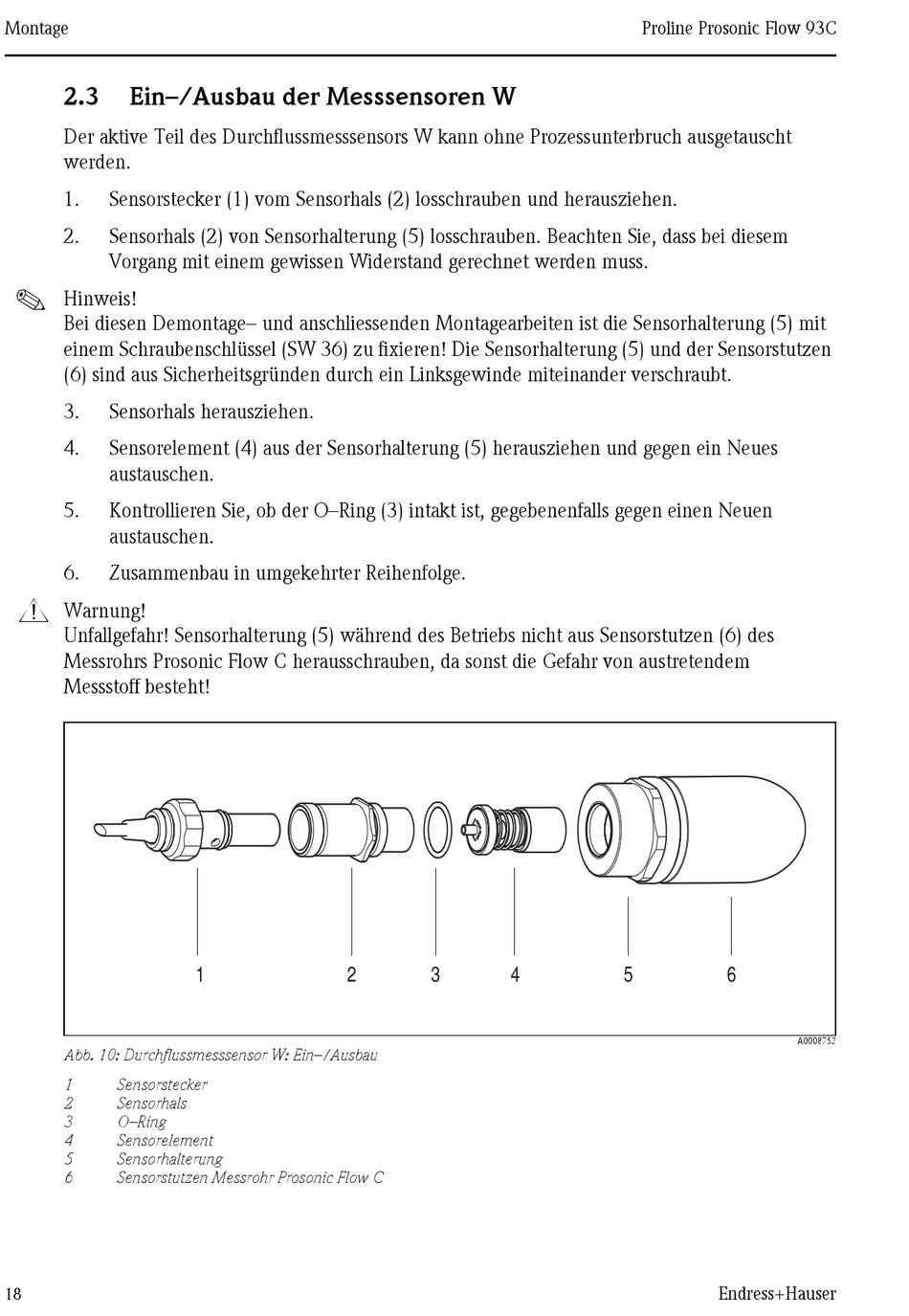

2.3 Ein–/Ausbau der Messsensoren W
Der aktive Teil des Durchflussmesssensors W kann ohne Prozessunterbruch ausgetauscht
werden.
1. Sensorstecker (1) vom Sensorhals (2) losschrauben und herausziehen.
2. Sensorhals (2) von Sensorhalterung (5) losschrauben. Beachten Sie, dass bei diesem
Vorgang mit einem gewissen Widerstand gerechnet werden muss.
!
Hinweis!
Bei diesen Demontage– und anschliessenden Montagearbeiten ist die Sensorhalterung (5) mit
einem Schraubenschlüssel (SW 36) zu fixieren! Die Sensorhalterung (5) und der Sensorstutzen
(6) sind aus Sicherheitsgründen durch ein Linksgewinde miteinander verschraubt.
3. Sensorhals herausziehen.
4. Sensorelement (4) aus der Sensorhalterung (5) herausziehen und gegen ein Neues
austauschen.
5. Kontrollieren Sie, ob der O–Ring (3) intakt ist, gegebenenfalls gegen einen Neuen
austauschen.
6. Zusammenbau in umgekehrter Reihenfolge.
#
Warnung!
Unfallgefahr! Sensorhalterung (5) während des Betriebs nicht aus Sensorstutzen (6) des
Messrohrs Prosonic Flow C herausschrauben, da sonst die Gefahr von austretendem
Messstoff besteht!
Abb. 10: Durchflussmesssensor W: Ein–/Ausbau
1 Sensorstecker
2 Sensorhals
3 O–Ring
4 Sensorelement
5 Sensorhalterung
6 Sensorstutzen Messrohr Prosonic Flow C
18
1 2 3 4
Proline Prosonic Flow 93C
5 6
Endress+Hauser
A0008753
