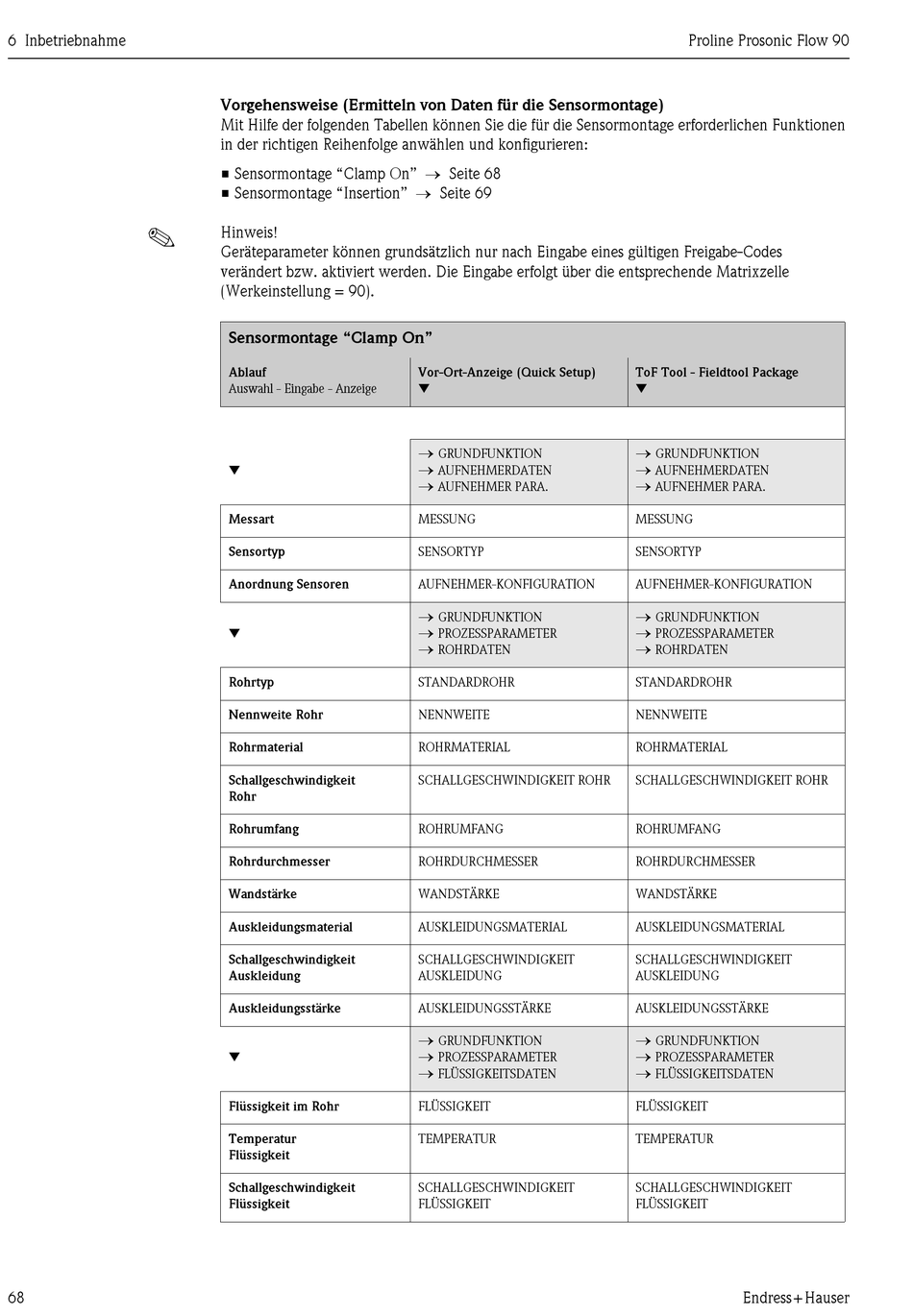

Endress+Hauser Proline Prosonic Flow 90 Betriebsanleitung Seite 68

6 Inbetriebnahme
!
68
Vorgehensweise (Ermitteln von Daten für die Sensormontage)
Mit Hilfe der folgenden Tabellen können Sie die für die Sensormontage erforderlichen Funktionen
in der richtigen Reihenfolge anwählen und konfigurieren:
• Sensormontage "Clamp On" → Seite 68
• Sensormontage "Insertion" → Seite 69
Hinweis!
Geräteparameter können grundsätzlich nur nach Eingabe eines gültigen Freigabe-Codes
verändert bzw. aktiviert werden. Die Eingabe erfolgt über die entsprechende Matrixzelle
(Werkeinstellung = 90).
Sensormontage "Clamp On"
Ablauf
Auswahl - Eingabe - Anzeige
▼
Messart
Sensortyp
Anordnung Sensoren
▼
Rohrtyp
Nennweite Rohr
Rohrmaterial
Schallgeschwindigkeit
Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
Auskleidungsmaterial
Schallgeschwindigkeit
Auskleidung
Auskleidungsstärke
▼
Flüssigkeit im Rohr
Temperatur
Flüssigkeit
Schallgeschwindigkeit
Flüssigkeit
Vor-Ort-Anzeige (Quick Setup)
▼
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
MESSUNG
SENSORTYP
AUFNEHMER-KONFIGURATION
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRMATERIAL
SCHALLGESCHWINDIGKEIT ROHR
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
AUSKLEIDUNGSMATERIAL
SCHALLGESCHWINDIGKEIT
AUSKLEIDUNG
AUSKLEIDUNGSSTÄRKE
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
FLÜSSIGKEITSDATEN
FLÜSSIGKEIT
TEMPERATUR
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT
Proline Prosonic Flow 90
ToF Tool - Fieldtool Package
▼
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
MESSUNG
SENSORTYP
AUFNEHMER-KONFIGURATION
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRMATERIAL
SCHALLGESCHWINDIGKEIT ROHR
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
AUSKLEIDUNGSMATERIAL
SCHALLGESCHWINDIGKEIT
AUSKLEIDUNG
AUSKLEIDUNGSSTÄRKE
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
FLÜSSIGKEITSDATEN
FLÜSSIGKEIT
TEMPERATUR
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT
