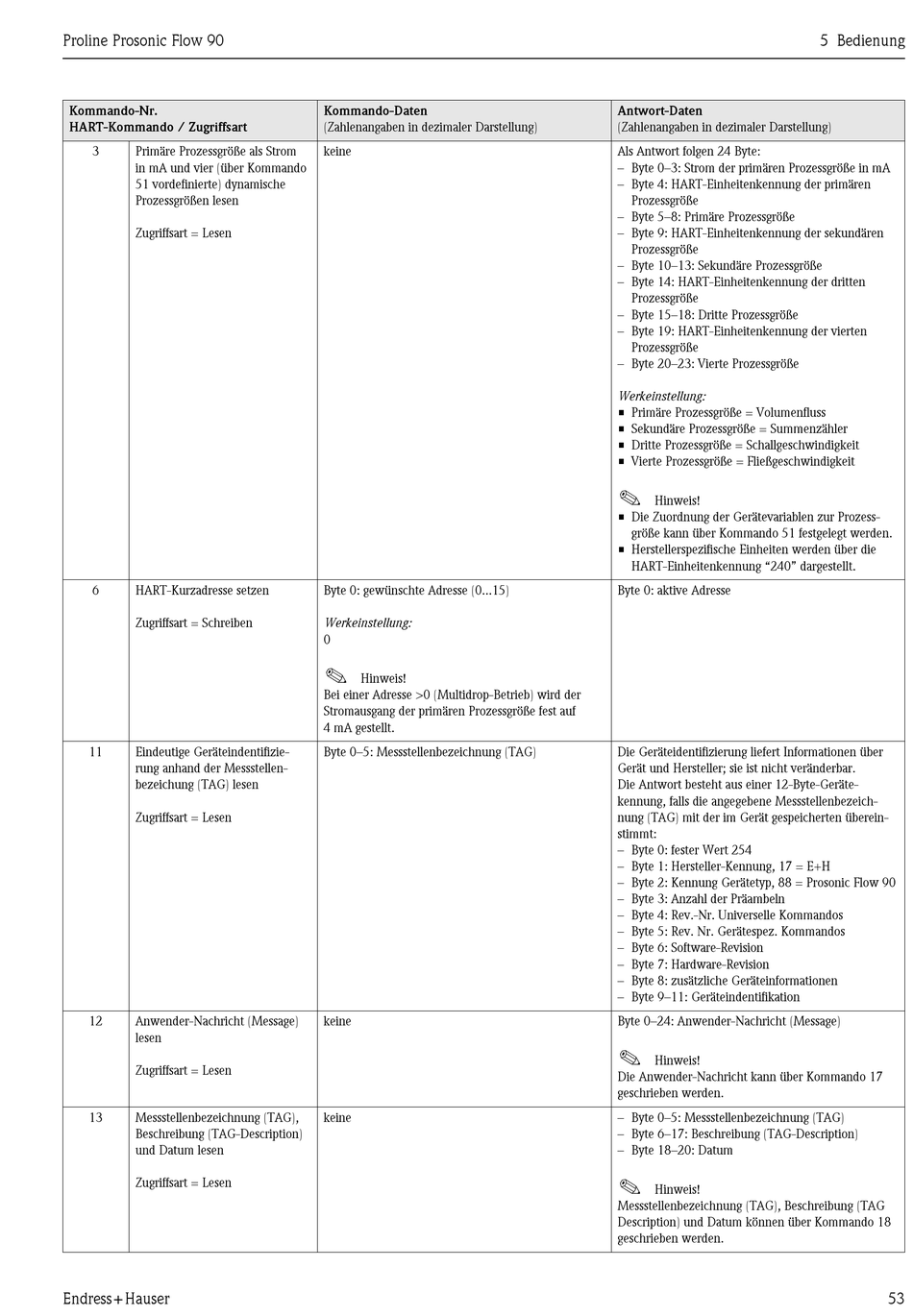

Endress+Hauser Proline Prosonic Flow 90 Betriebsanleitung Seite 53

Proline Prosonic Flow 90
Kommando-Nr.
HART-Kommando / Zugriffsart
3 Primäre Prozessgröße als Strom
in mA und vier (über Kommando
51 vordefinierte) dynamische
Prozessgrößen lesen
Zugriffsart = Lesen
6 HART-Kurzadresse setzen
Zugriffsart = Schreiben
11 Eindeutige Geräteindentifizie-
rung anhand der Messstellen-
bezeichung (TAG) lesen
Zugriffsart = Lesen
12 Anwender-Nachricht (Message)
lesen
Zugriffsart = Lesen
13 Messstellenbezeichnung (TAG),
Beschreibung (TAG-Description)
und Datum lesen
Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird der
Stromausgang der primären Prozessgröße fest auf
4 mA gestellt.
Byte 0–5: Messstellenbezeichnung (TAG)
keine
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgen 24 Byte:
– Byte 0–3: Strom der primären Prozessgröße in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
– Byte 5–8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
– Byte 10–13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
– Byte 15–18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
– Byte 20–23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler
• Dritte Prozessgröße = Schallgeschwindigkeit
• Vierte Prozessgröße = Fließgeschwindigkeit
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Prozess-
größe kann über Kommando 51 festgelegt werden.
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen über
Gerät und Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Geräte-
kennung, falls die angegebene Messstellenbezeich-
nung (TAG) mit der im Gerät gespeicherten überein-
stimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 88 = Prosonic Flow 90
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9–11: Geräteindentifikation
Byte 0–24: Anwender-Nachricht (Message)
!
Hinweis!
Die Anwender-Nachricht kann über Kommando 17
geschrieben werden.
– Byte 0–5: Messstellenbezeichnung (TAG)
– Byte 6–17: Beschreibung (TAG-Description)
– Byte 18–20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung (TAG
Description) und Datum können über Kommando 18
geschrieben werden.
5 Bedienung
