3 Montage
"
16

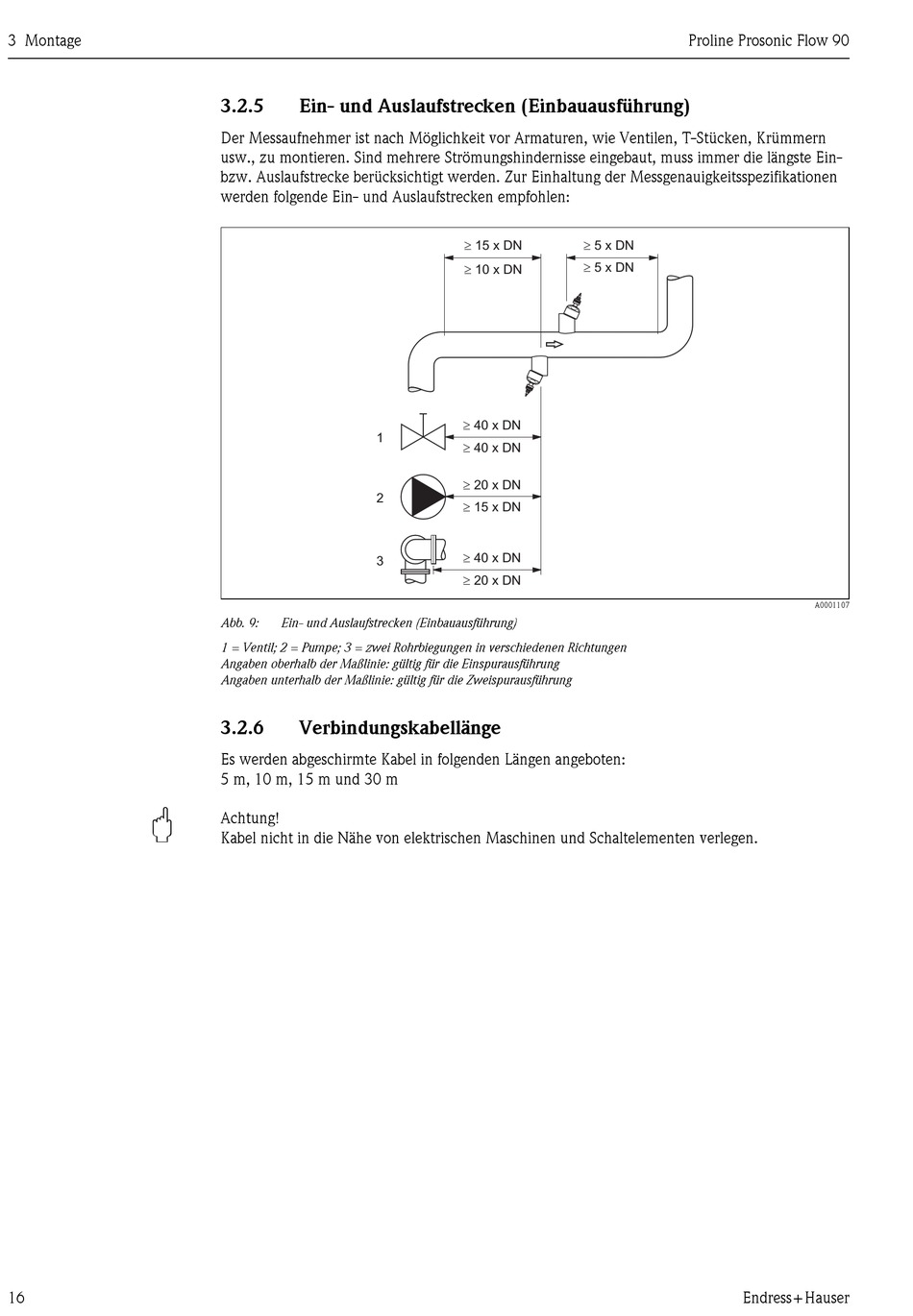

3.2.5 Ein- und Auslaufstrecken (Einbauausführung)
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern
usw., zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer die längste Ein-
bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Messgenauigkeitsspezifikationen
werden folgende Ein- und Auslaufstrecken empfohlen:
1
2
3
Abb. 9: Ein- und Auslaufstrecken (Einbauausführung)
1 = Ventil; 2 = Pumpe; 3 = zwei Rohrbiegungen in verschiedenen Richtungen
Angaben oberhalb der Maßlinie: gültig für die Einspurausführung
Angaben unterhalb der Maßlinie: gültig für die Zweispurausführung
3.2.6 Verbindungskabellänge
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m, 10 m, 15 m und 30 m
Achtung!
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
³ 15 x DN ³ 5 x DN
³ 5 x DN
³ 10 x DN
³ 40 x DN
³ 40 x DN
³ 20 x DN
³ 15 x DN
³ 40 x DN
³ 20 x DN
Proline Prosonic Flow 90
A0001107
