Durchflussmesssensoren U (Clamp On)
Die Durchflussmesssensoren U erfüllen alle Anforderungen gemäß Schutzart IP 54. Um nach
erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 54 zu gewährleisten,
müssen folgende Punkte zwingend beachtet werden:
• Es dürfen nur die von Endress+Hauser gelieferten Kabel mit den dazugehörenden Sensorsteckern
verwendet werden.
• Die BNC-Kabelstecker (1) müssen sauber, trocken und unverletzt sein.
• Die BNC-Kabelstecker (1) so einführen, dass sie nicht verkanten und anschließend fest bis zum
Anschlag anziehen.

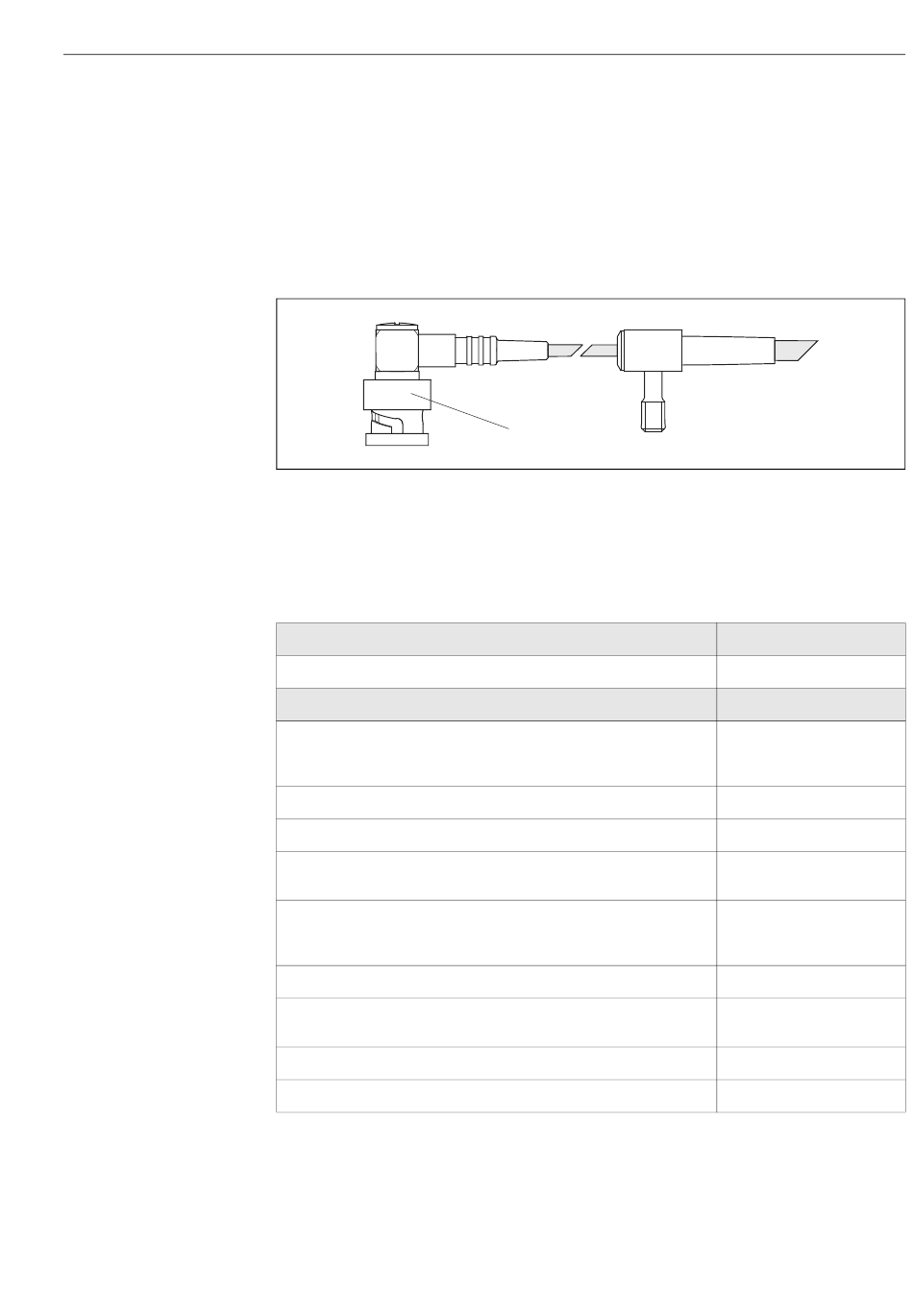

Abb. 40: Montagehinweise zur Schutzart IP 54 bei BNC-Kabelstecker
4.5

Anschlusskontrolle

Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Sensorkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Wurden alle Maßnahmen bez. Erdung und Potenzialausgleich korrekt
durchgeführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Gehäusedeckel montiert und fest angezogen?
1
4 Verdrahtung
A0001140
Hinweise
−
Hinweise
85...260 V AC (45...65 Hz)
20...55 V AC (45...65 Hz)
16...62 V DC
s. Seite 36, 97
−
−
siehe Anschlussschema im
Deckel des Anschlussklemmen-
raums
−
s. Seite 40 ff.
s. Seite 40
−
