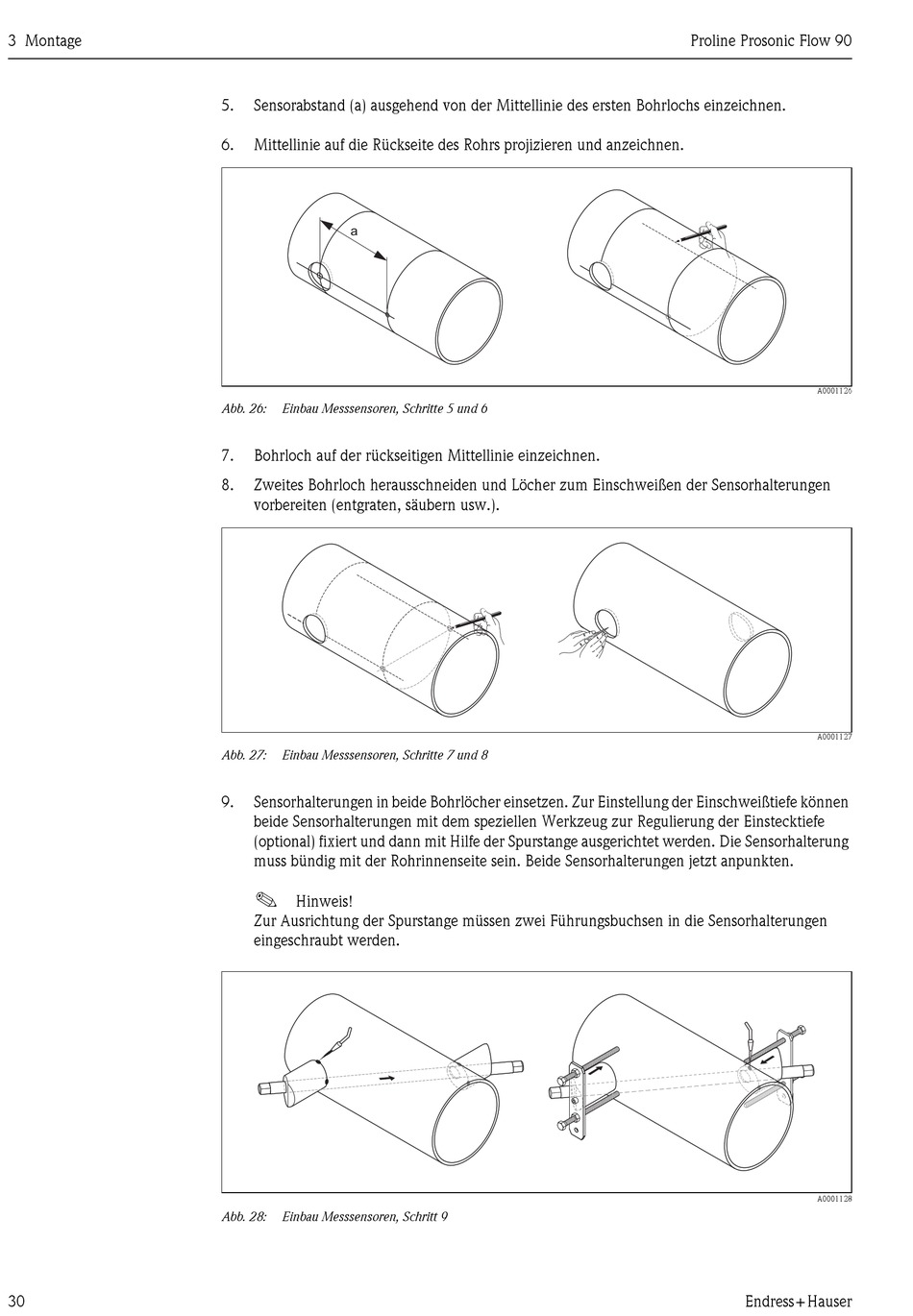

3 Montage
30
5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeichnen.
6. Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen.
a
Abb. 26: Einbau Messsensoren, Schritte 5 und 6
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalterungen
vorbereiten (entgraten, säubern usw.).
Abb. 27: Einbau Messsensoren, Schritte 7 und 8
9. Sensorhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Einschweißtiefe können
beide Sensorhalterungen mit dem speziellen Werkzeug zur Regulierung der Einstecktiefe
(optional) fixiert und dann mit Hilfe der Spurstange ausgerichtet werden. Die Sensorhalterung
muss bündig mit der Rohrinnenseite sein. Beide Sensorhalterungen jetzt anpunkten.
!
Hinweis!
Zur Ausrichtung der Spurstange müssen zwei Führungsbuchsen in die Sensorhalterungen
eingeschraubt werden.
Abb. 28: Einbau Messsensoren, Schritt 9
Proline Prosonic Flow 90
A0001126
A0001127
A0001128
