5 Bedienung
44
5.2

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss-
richtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der
Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen
anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
1

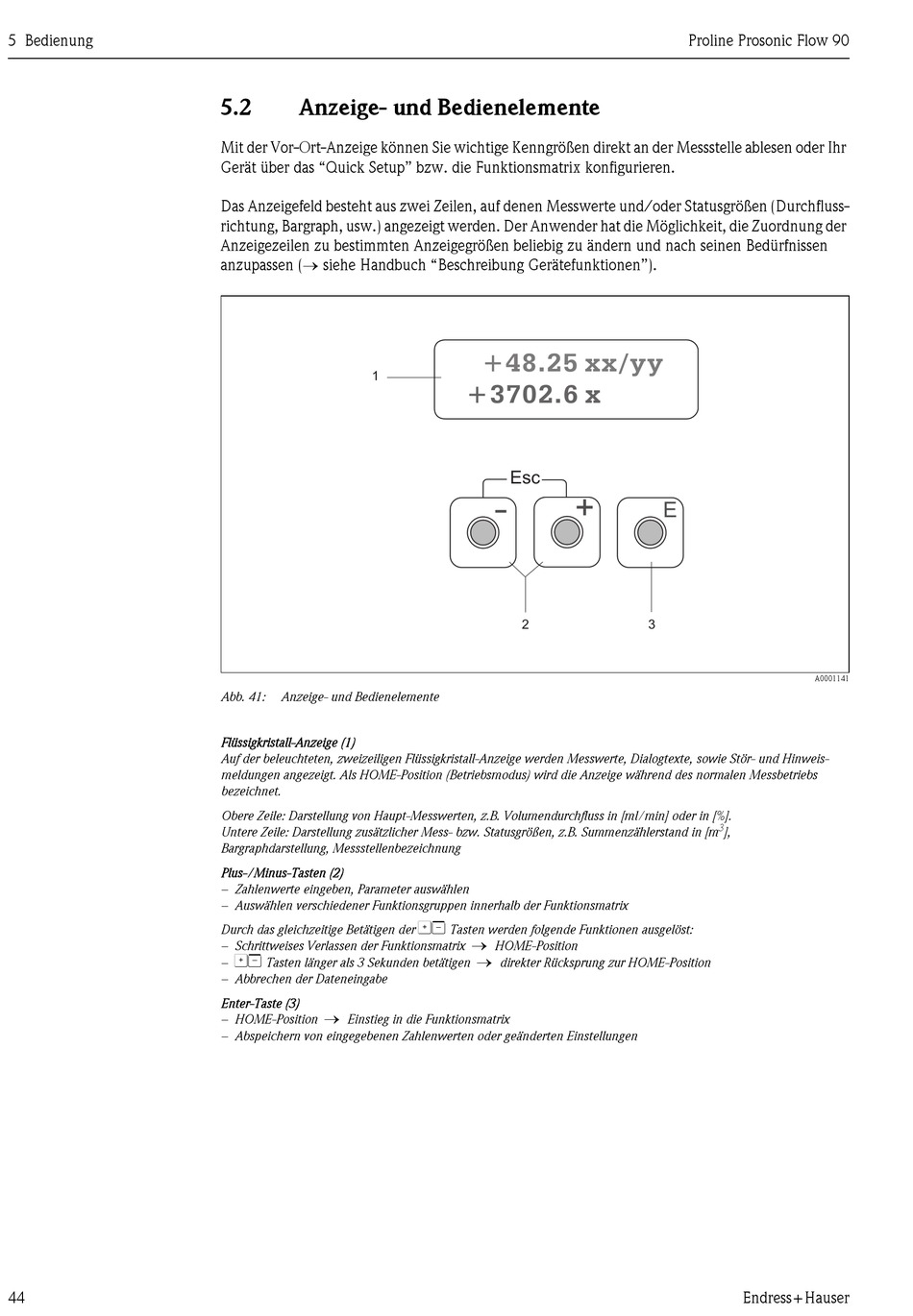

Abb. 41: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweis-
meldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs
bezeichnet.
Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [ml/min] oder in [%].
Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m
Bargraphdarstellung, Messstellenbezeichnung
Plus-/Minus-Tasten (2)
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der
– Schrittweises Verlassen der Funktionsmatrix
OS
– Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
Enter-Taste (3)
→
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
OS
Tasten werden folgende Funktionen ausgelöst:
→
HOME-Position
→
direkter Rücksprung zur HOME-Position
Proline Prosonic Flow 90
E
3
A0001141
3
],
Endress+Hauser
