2.2.1 Einbau Messrohr Prosonic Flow C

Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert.
"
Achtung!
Beachten Sie unbedingt die dazu erforderlichen Schrauben–Anziehdrehmomente → ä 15 ff.

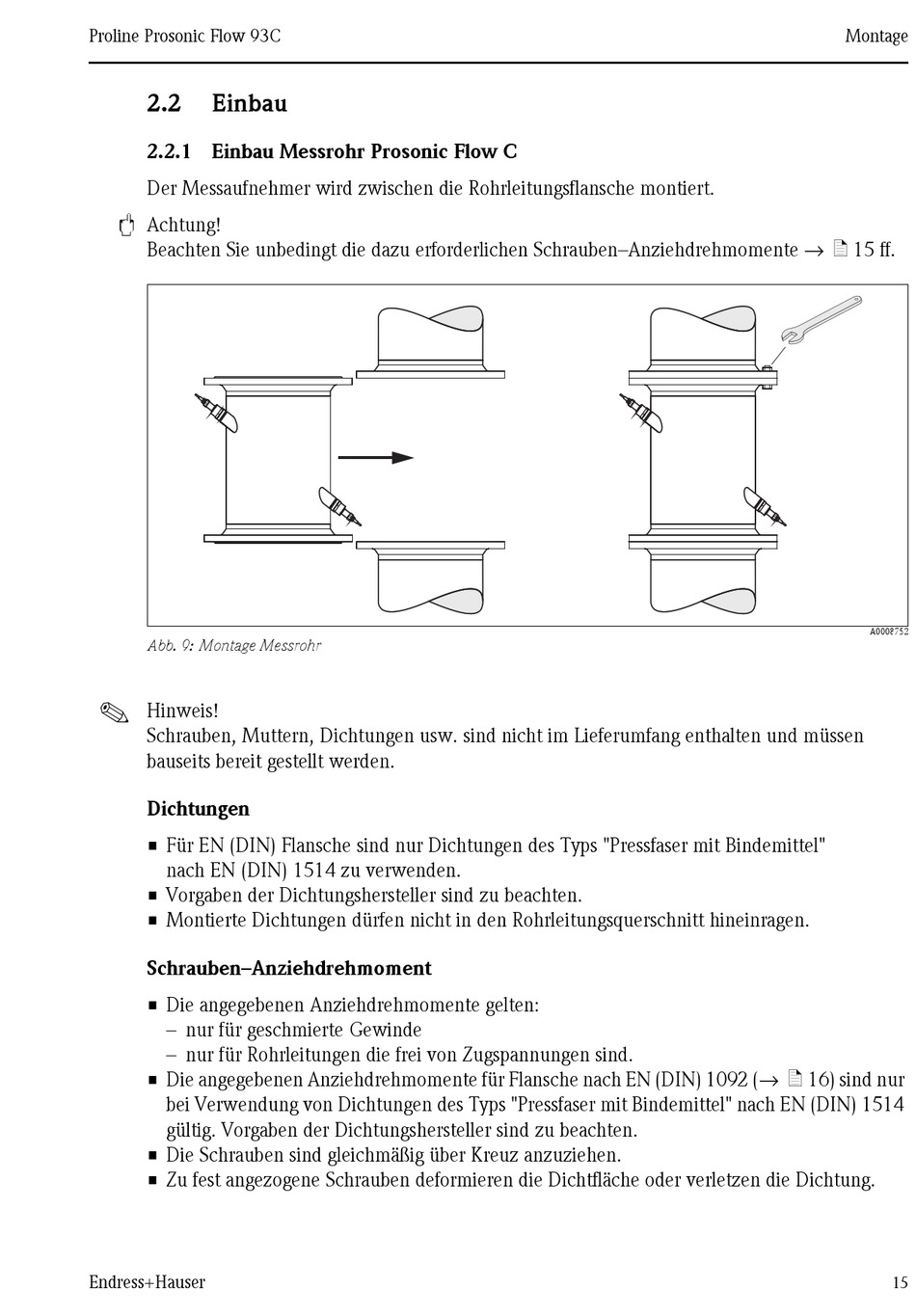

Abb. 9: Montage Messrohr
!
Hinweis!
Schrauben, Muttern, Dichtungen usw. sind nicht im Lieferumfang enthalten und müssen
bauseits bereit gestellt werden.
Dichtungen
• Für EN (DIN) Flansche sind nur Dichtungen des Typs "Pressfaser mit Bindemittel"
nach EN (DIN) 1514 zu verwenden.
• Vorgaben der Dichtungshersteller sind zu beachten.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Schrauben–Anziehdrehmoment
• Die angegebenen Anziehdrehmomente gelten:
– nur für geschmierte Gewinde
– nur für Rohrleitungen die frei von Zugspannungen sind.
• Die angegebenen Anziehdrehmomente für Flansche nach EN (DIN) 1092 (→ ä 16) sind nur
bei Verwendung von Dichtungen des Typs "Pressfaser mit Bindemittel" nach EN (DIN) 1514
gültig. Vorgaben der Dichtungshersteller sind zu beachten.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
