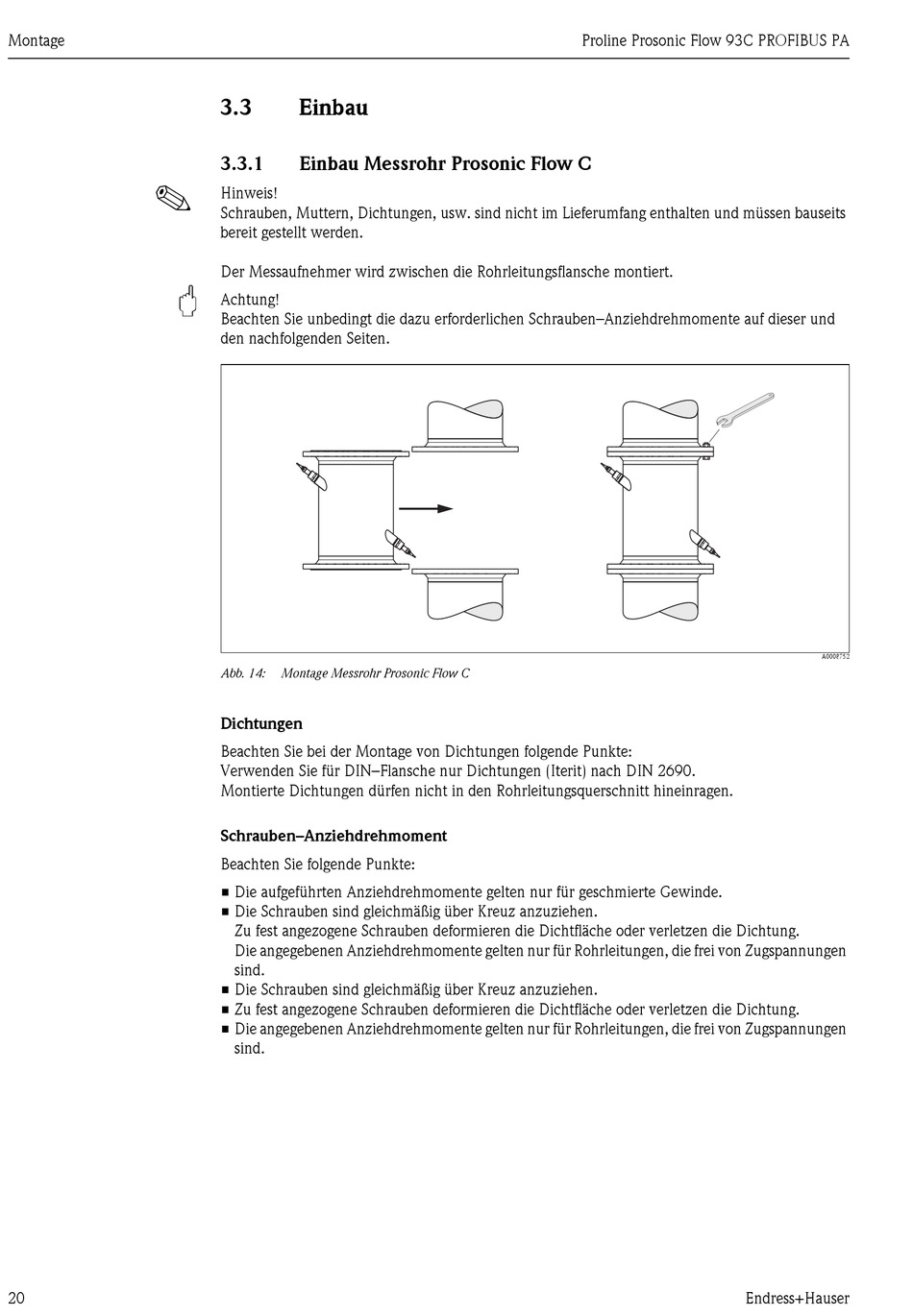

Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 20

Montage
!
"
20
3.3 Einbau
3.3.1 Einbau Messrohr Prosonic Flow C
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert.
Achtung!
Beachten Sie unbedingt die dazu erforderlichen Schrauben–Anziehdrehmomente auf dieser und
den nachfolgenden Seiten.
Abb. 14: Montage Messrohr Prosonic Flow C
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
Verwenden Sie für DIN–Flansche nur Dichtungen (Iterit) nach DIN 2690.
Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Schrauben–Anziehdrehmoment
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von Zugspannungen
sind.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von Zugspannungen
sind.
