Airwell WELLEA SPLIT A R3 Installationsanleitung Seite 352

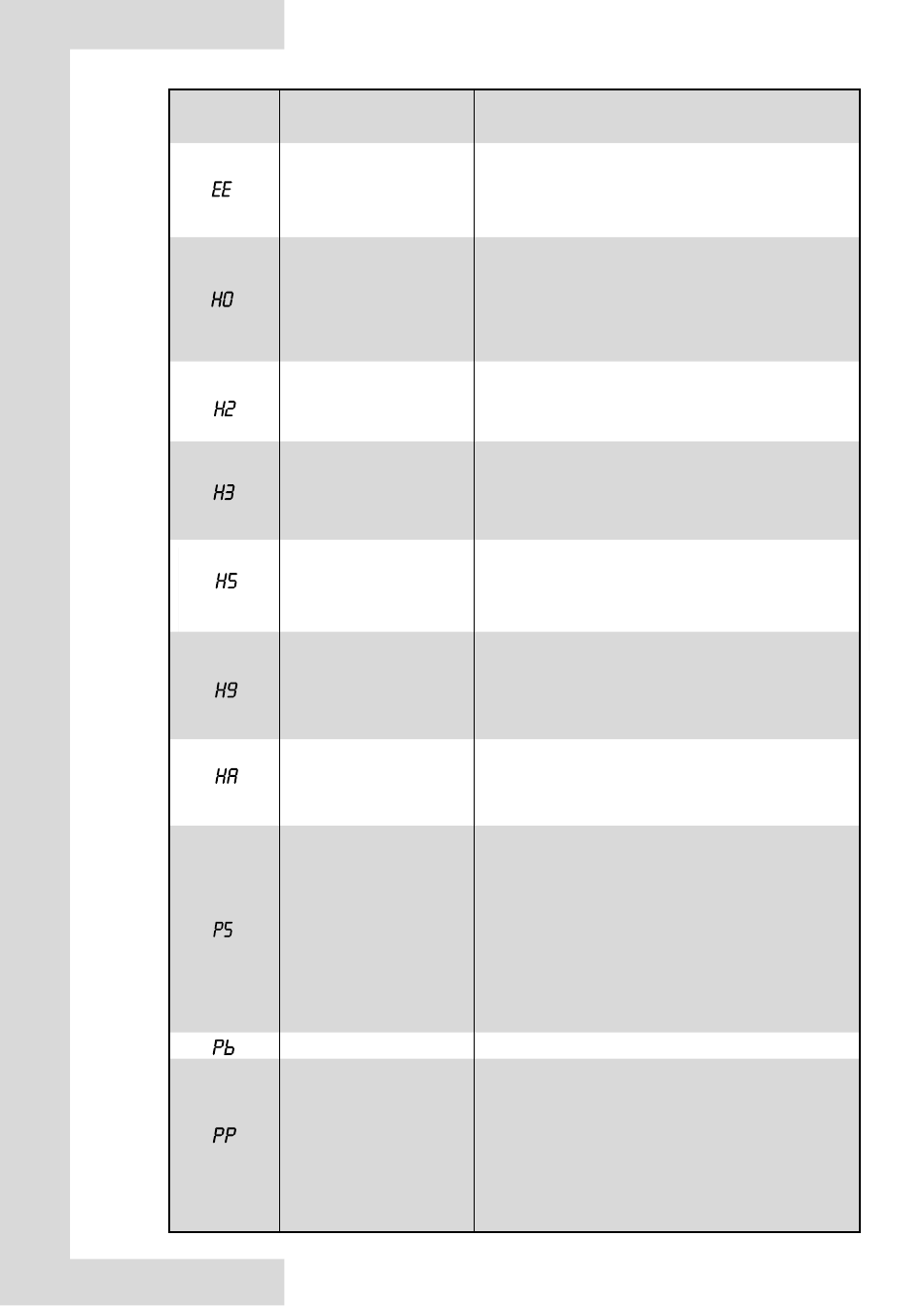

CÓDIGO FALLO O
DE ERROR PROTECCIÓN
Fallo EEPROM de la unidad
.
interior
Fallo de comunicación entre
la unidad interior y la unidad
exterior.
Fallo del sensor de temp. del
líquido refrigerante (T2)
Fallo del sensor de temp. del
gas refrigerante (T2B)
Fallo del sensor de temp.
amb. (Ta)
Salida de agua por fallo del
sensor de temperatura de la
zona 2 (T1B)
Fallo del sensor de temp.
del agua de salida
(Tw_out)
Prot.valor |Tw_out-Tw_in|
dem.elevada
Modo anticongelante
Prot. Tw_out-Tw_in
anómala
1. Error del parámetro EEPROM, vuelva a escribir los datos.
2. El chip EEPROM está dañado; cámbielo por un chip nuevo.
3. La placa de control principal de la unidad interior está
dañada, cámbiela por una PCB nueva.
1.el cable entre la unidad exterior y la placa de
control principal de la unidad interior no está conectado. Conecte el cable.
2. La secuencia del cable de comunicación no es correcta. Vuelva a
conectar el cable en la secuencia correcta.
3. Si hay un elevado campo magnético o o una interferencia de alta
potencia, como ascensores, transformadores de gran potencia, etc.
Añada una barrera para proteger la unidad o mueva la unidad a otro
lugar.
1.Verifique la resistencia del sensor
2 El conector del sensor T2 está suelto. Vuelva a conectarlo.
3.El conector del sensor T2 está mojado o hay agua en el interior.
Elimine el agua y seque el conector. Añada adhesivo impermeable
4. Fallo del sensor T2, cámbielo por un sensor nuevo.
1.Verifique la resistencia del sensor
2. El conector del sensor T2B está suelto. Vuelva a conectarlo.
3.El conector del sensor T2B está mojado o hay agua en el interior.
Elimine el agua y seque el conector. Añada adhesivo impermeable
4. Fallo del sensor T2B, cámbielo por un sensor nuevo.
1.Verifique la resistencia del sensor
2. El sensor de Ta está en la interfaz;
3. Fallo del sensor de Ta, cámbielo por un sensor nuevo, o cambie la
interfaz, o bien vuelva a ajustar la Ta, o conecte una nueva Ta desde la
PCB de la unidad interior
1.Verifique la resistencia del sensor
2. El conector del sensor T1B está suelto. Vuelva a conectarlo.
3.El conector del sensor T1B está mojado o hay agua en el interior.
Elimine el agua y seque el conector. Añada adhesivo impermeable
4. Fallo del sensor T1B, cámbielo por un sensor nuevo.
1. El conector del sensor TW_out está suelto. Vuelva a conectarlo.
2.El conector del sensor TW_out está mojado o hay agua en el interior.
Elimine el agua y seque el conector. Añada adhesivo impermeable
3. Fallo del sensor TW_out, cámbielo por un sensor nuevo.
1. Compruebe que todas las válvulas de bloqueo del circuito de agua
estén completamente abiertas.
2. Compruebe si el filtro de agua debe limpiarse.
3. Consulte el capítulo 8.6. «Llenado de agua»
4. Asegúrese de que no haya aire en el sistema (purga de aire).
5. Compruebe en el manómetro que haya suficiente presión de agua. La
presión del agua debe ser>1 bar (el agua es fría).
6. Compruebe que el ajuste de velocidad de la bomba está en la
velocidad más alta.
7. Asegúrese de que el vaso de expansión no esté dañado.
8. Compruebe que la resistencia del circuito de agua no sea demasiado
alta para la bomba. (consulte el capítulo 9.5 «Configuración de la
bomba»).
La unidad volverá automáticamente al funcionamiento normal.
1.Verifique la resistencia de los dos sensores
2.Compruebe las ubicaciones de los dos sensores.
3.El conector del cable del sensor de entrada/salida de agua está
suelto. Vuelva a conectarlo.
4.el sensor de entrada/salida de agua（TW_in /TW_out)） está roto.
Cámbielo por un sensor nuevo.
5. La válvula de cuatro vías está bloqueada. Vuelva a poner en
marcha la unidad para que la válvula cambie de dirección.
6. La válvula de cuatro vías está rota; cámbiela por una válvula nueva.
351
CAUSA DEL FALLO Y
ACCIÓN CORRECTIVA
