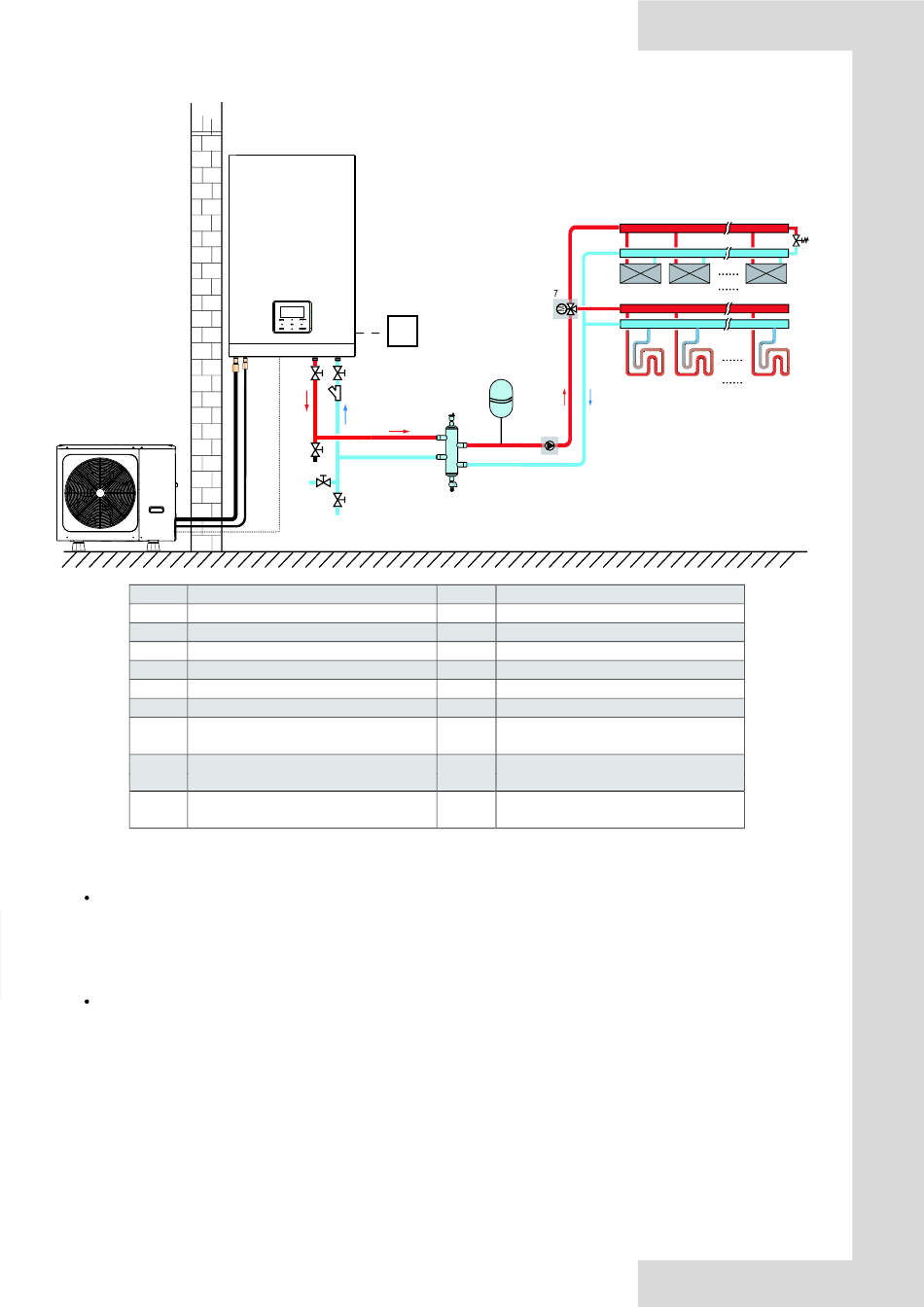

7.2.2 Control de ajuste de modo
Exterior
1
Modbus
Codificación Unidad principal
1 Unidad Exterior
2 Unidad Interior
3 Interfaz de usuario
5 Depósito regulador (suministro sobre el terreno)
5.1 Válvula de purga automática
5.2 Válvula de drenaje
6 P_o: bomba de circulación exterior
(suministro sobre el terreno)
7 SV2: válvula de 3 vías (suministro sobre el
terreno)
13 Vaso de expansión (suministro sobre el
terreno)
Calefacción de espacios
El modo de refrigeración o calefacción se ajusta mediante el termostato de la sala, la temperatura del agua se ajusta
en la interfaz de usuario.
1) Cuando se cierra cualquier "CL" de todos los termostatos, el sistema se establecerá en el modo de refrigeración.
2) Cuando se cierra cualquier "HL" de todos los termostatos, y se abren todos los "CL" el sistema se establecerá en el
modo de calefacción.
Funcionamiento de las bombas de circulación
1) Cuando el sistema está en modo de refrigeración, lo que significa que cualquier "CL" de todos los termostatos se
cierra, SV2(7) se mantiene en OFF, P_o(6) comienza a funcionar;
2) Cuando el sistema está en modo de calefacción, lo que significa que uno o más "HL" están cerrados y todos los
"CL" abiertos, SV2 (7) se mantiene en ON, P_o (6) comienza a funcionar.
Interior
2
3
RT1
17 17
15
5.1
19
18
5
5.2
19
Codificación Unidad principal
15
17
18
19
23
24
RT 1
FCU
1 n ...
FHL
1...n
308
FCU1
13
FHL1
6
Filtro (accesorio)
Válvula de bloqueo (suministro sobre el terreno)
Válvula de llenado (suministro sobre el terreno)
Válvula de drenaje (suministro sobre el terreno)
Colector/distribuidor (suministro sobre el terreno)
Válvula de derivación (suministro sobre el terreno)
Termostato de sala de bajo voltaje
(suministro sobre el terreno)
Unidades fancoil (suministro sobre el terreno)
Circuito de calefacción por suelo radiante
(suministro sobre el terreno)
23
24
FCU2 FCUn
23
FHL2 FHLn
