Zanim zaczniesz pracować nad połączeniami, wyłącz zasilacz.
Po instalacji jednostki, ale przed włączeniem zabezpieczenia elektrycznego, sprawdź poniższe pozycje:
Oprzewodowanie w terenie： upewnij się, że oprzewodowanie w terenie pomiędzy lokalnym panelem zasilania,
jednostką i zaworami (jeśli dotyczy), jednostką i termostatem pokojowym (jeśli dotyczy), jednostką i zbiornikiem
ciepłej wody użytkowek oraz jednostką i grzałką dodatkową przygotowano zgodnie z instrukcjami zamieszczonymi
w rozdziale
Bezpieczniki, zabezpieczenia elektryczne i inne zabezpieczenia: sprawdź, czy bezpieczniki lub lokalnie
zamontowane zabezpieczenia spełniają wymogi w zakresie wymiarów i typów wyszczególnione w rozdziale
. Upewnij się, że nie ma obejść bezpieczników ani zabezpieczeń.
Zabezpieczenie elektryczne grzałki dodatkowej： pamiętaj o włączeniu zabezpieczenia elektrycznego grzałki
dodatkowej w skrzynki przełączników (zależy od typu grzałki dodatkowej). Zapoznaj się ze schematem
oprzewodowania.
Zabezpieczenie elektryczne grzałki wspomagającej： nie zapomnij włączyć zabezpieczenia elektrycznego grzałki
wspomagające (ma zastosowanie wyłącznie w przypadku jednostek z zainstalowanym opcjonalnym zbiornikiem
ciepłej wody użytkowej).
Oprzewodowanie uziemienia：upewnij się, że przewody uziemienia zostały prawidłowo podłączone, a złącza
uziemienia zostały dokręcone.
Oprzewodowanie wewnętrzne：wzrokowo sprawdź skrzynkę przełączników pod kątem luźnych połączeń lub
uszkodzonych komponentów elektrycznych.
Montaż：upewnij się, że jednostka została prawidłowo zamontowana, aby wyeliminować nietypowe dźwięki i
drgania podczas rozruchu jednostki.
Uszkodzony sprzęt：skontroluj wnętrze jednostki pod kątem uszkodzonych komponentów i ściśniętych rur.
Wyciek chłodziwa：skontroluj wnętrze jednostki pod kątem wycieku chłodziwa. Jeśli doszło do wycieku chłodziwa,
skontaktuj się z lokalnym dystrybutorem.
Napięcie zasilacza：skontroluj napięcie zasilacza na lokalnym panelu zasilania. Napięcie musi odpowiadać
napięciu na etykiecie identyfikacyjnej jednostki.
Zawór odprowadzający powietrze：upewnij się, że zawór odprowadzający powietrze jest otwarty (przynajmniej 2
pełne obroty).
Zawory odcinające：upewnij się, że zawory odcinające są całkowicie otwarte.

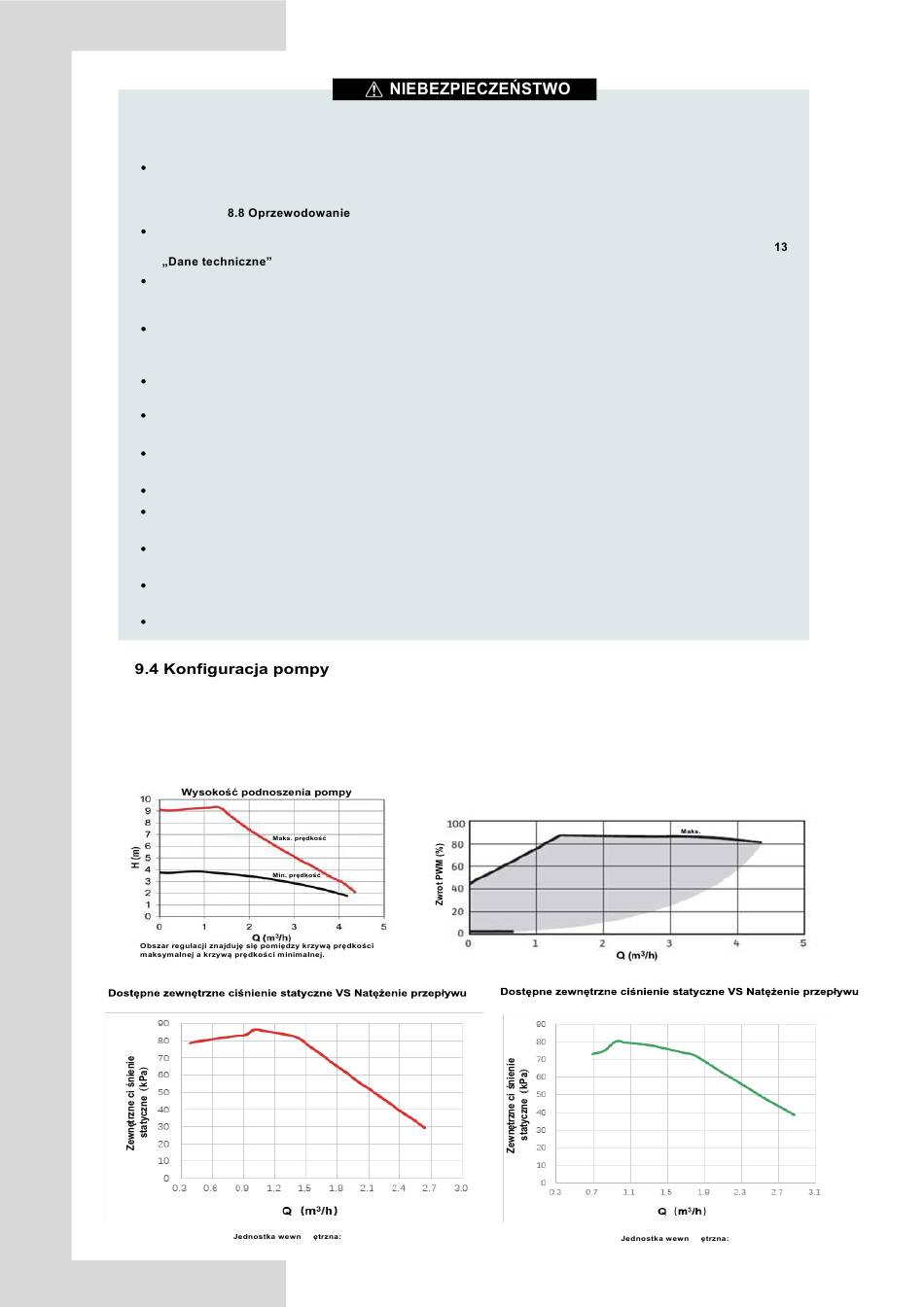

Pompa sterowana jest za pomocą cyfrowego niskonapięciowego sygnału modulacji szerokości
pulsu, to znaczy, że szybkość obrotowa zależy od sygnału wejściowego. Szybkość zmienia się jako
funkcja profilu wejściowego.
Relacje pomiędzy podnoszeniem, znamionowym przepływem oraz zwrotem PWN i znamionowym
przepływem przedstawiono na następującym wykresie.
w terenie oraz obowiązującym prawem.
4-10kW
403
12-16kW
