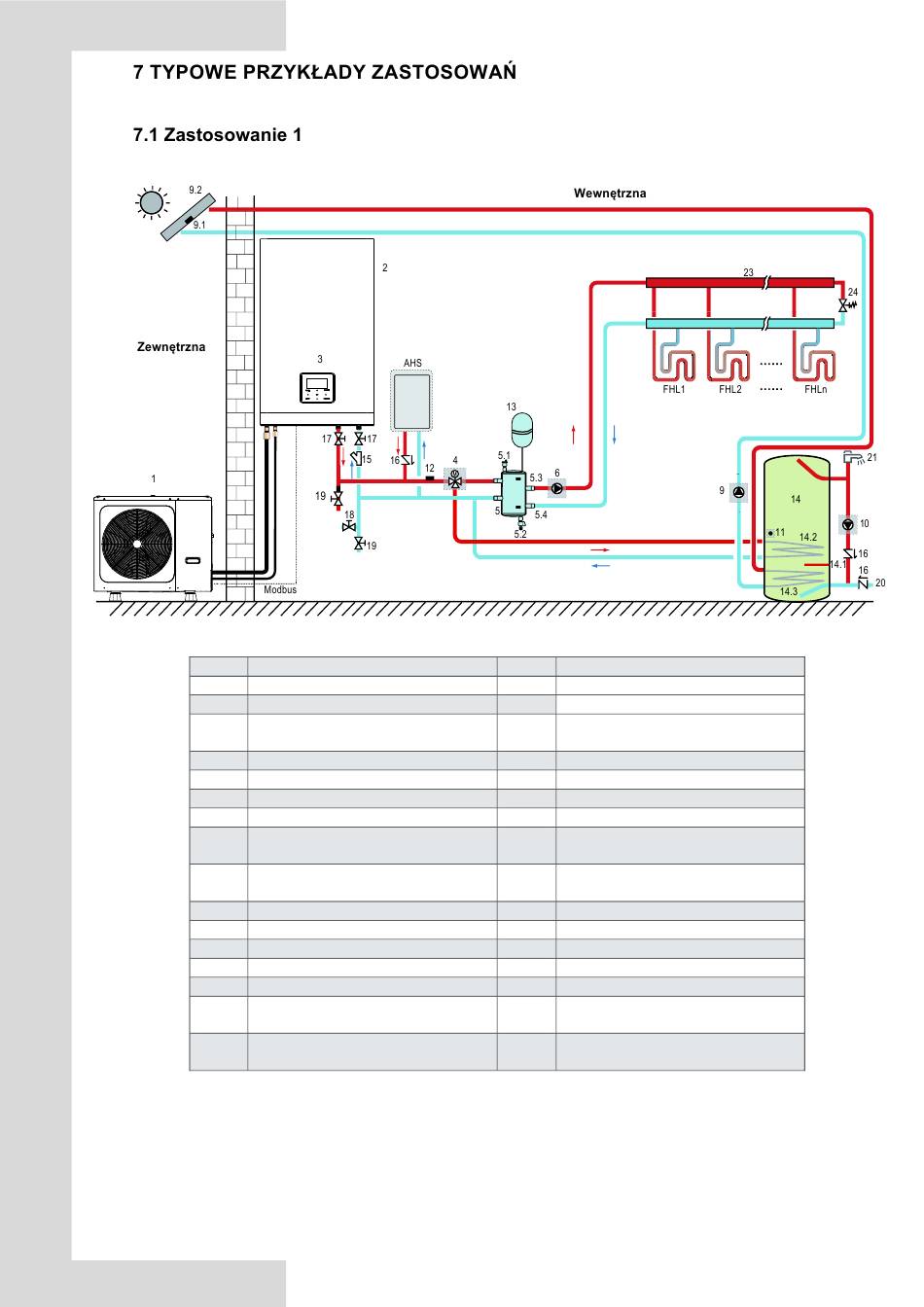

Przykłady zastosowań zamieszczono wyłącznie w celach poglądowych.
Kod Jednostka montażowa
1 Jednostka zewnętrzna
2 Moduł hydrauliczny
3 Interfejs użytkownika
4 SV1: zawór trójdrożny (do nabycia oddzielnie)
5 Zbiornik wyrównawczy (do nabycia oddzielnie)
5.1 Automatyczny zawór upustowy
5.2 Zawór spustowy
5.3 Tbt1: górny czujnik temperatury zbiornika
wyrównawczego (opcjonalny)
5.4 Tbt2: dolny czujnik temperatury zbiornika
wyrównawczego (opcjonalny)
6 P_o: pompa obiegu strefy A (do nabycia oddzielnie)
9 P_s: pompa słoneczna (do nabycia oddzielnie)
9.1 Tsolar: czujnik temperatury zest. słonecznego (opcjonalny)
9.2 Panel słoneczny (do nabycia oddzielnie)
10 P_d: pompa rury CWU (do nabycia oddzielnie)
11 T5: czujnik temperatury zbiornika wody użytkowej
(akcesorium)
12 T1: czujnik całkowitej temperatury przepływu
wody (opcjonalny)
Kod Jednostka montażowa
13 Naczynie wzbiorcze (do nabycia oddzielnie)
14 Zbiornik ciepłej wody użytkowej (do nabycia oddzielnie)
14 .1 TBH: grzałka wspomagająca zbiornika ciepłej
wody użytkowej (do nabycia oddzielnie)
14 .2 Cewka 1, wymiennik ciepła pompy ciepła
14 .3 Cewka 2, wymiennik ciepła zest. słonecznego
15 Filtr (akcesorium)
16 Zawór zwrotny (do nabycia oddzielnie)
17 Zawór odcinający (do nabycia oddzielnie)
18 Zawór napełniający (do nabycia oddzielnie)
19 Zawór spustowy (do nabycia oddzielnie)
20 Rura wlotowa wody kranowej (do nabycia oddzielnie)
21 Kran ciepłej wody (do nabycia oddzielnie)
23 Kolektor/rozdzielacz (do nabycia oddzielnie)
24 Zawór przelewowy (do nabycia oddzielnie)
FH L Pętla ogrzewania podłogowego (do nabycia
oddzielnie)
1... n
AHS Dodatkowe źródło ciepła (do nabycia oddzielnie)
