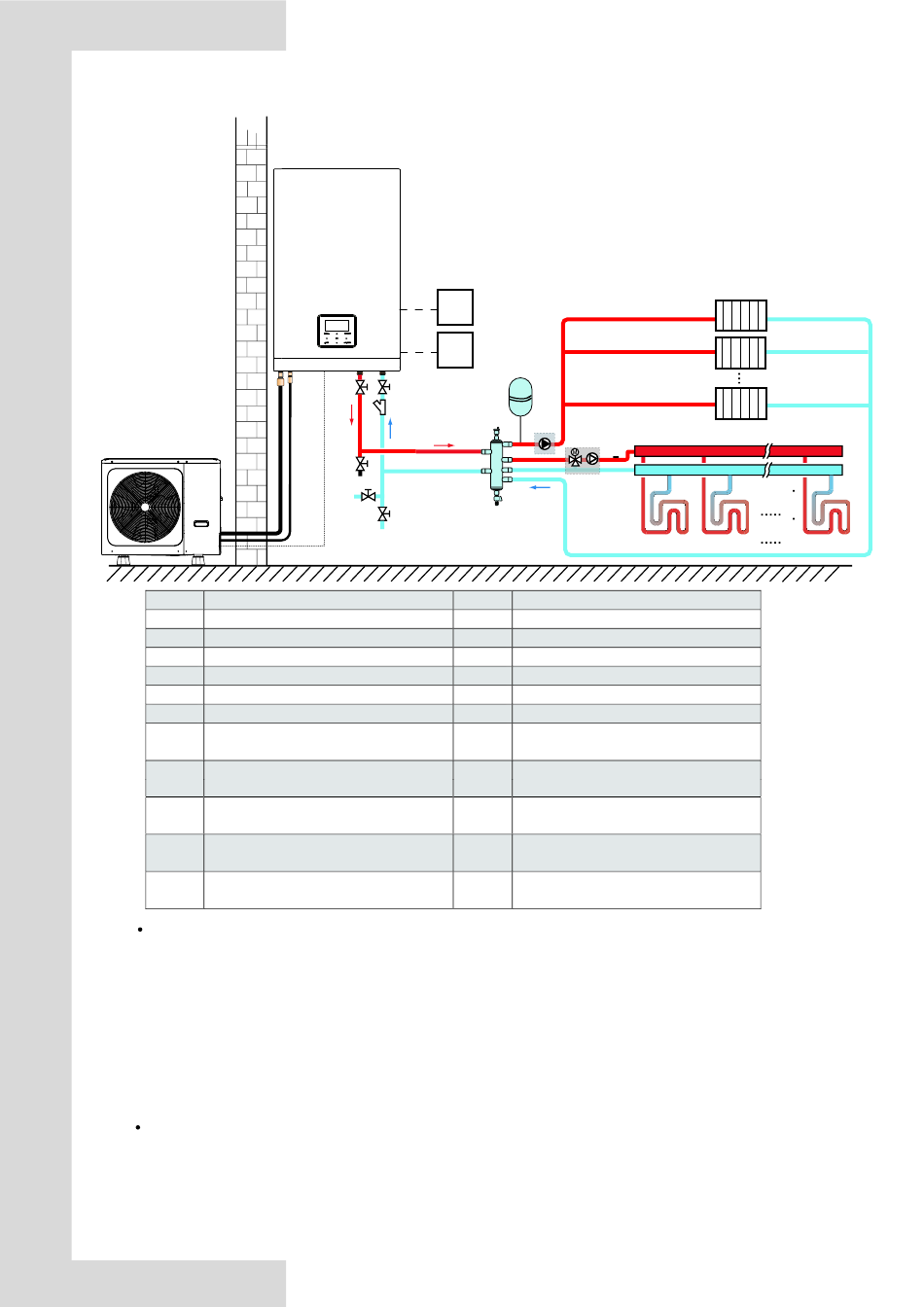

7.2.3 Control de zona doble
Exterior
1
Modbus
Codificación Unidad principal
1 Unidad Exterior
2 Unidad Interior
3 Interfaz de usuario
5 Depósito regulador (suministro sobre el terreno)
5.1 Válvula de purga automática
5.2 Válvula de drenaje
6 P_o: bomba de circulación de la zona 1
(suministro sobre el terreno)
8 Estación de mezcla (suministro sobre el
terreno)
8.1 SV3: válvula mezcladora (suministro sobre
el terreno)
P_c: bomba de circulación de la zona 2
8.2
RAD. Radiador (suministro sobre el terreno)
1...n
Calefacción de espacios
La zona1 puede funcionar en modo de refrigeración o modo de calefacción, mientras que la zona 2 solo puede
funcionar en modo de calefacción. Durante la instalación, para todos los termostatos en la zona 1, solo se deben
conectar los terminales "H 、 L". Para todos los termostatos en la zona 2, solo se deben conectar los terminales "C 、L".
1) El ON/OFF (encendido / apagado) de la zona1 es controlado por los termostatos de sala en la zona1. Cuando
se cierra cualquier "HL" de todos los termostatos en la zona 1, la zona 1 se ENCIENDE. Cuando todos los "HL" se
APAGAN, la zona1 se APAGA; la temperatura objetivo y el modo de funcionamiento se establecen en la interfaz
de usuario;
2) En el modo de calefacción, El ON/OFF ( encendido/ apagado) de la zona2 se controla mediante los termostatos
de sala en la zona2. Cuando se cierra cualquier "CL" de todos los termostatos en la zona 2, la zona 2 se
ENCIENDE. Cuando todos los "CL" se abren, la zona 2 se APAGA. La temperatura objetivo se ajusta en la interfaz
de usuario; la zona 2 solo puede funcionar en modo de calefacción. Cuando el modo de refrigeración se establece
en la interfaz de usuario, la zona2 permanece en estado OFF (apagada).
Funcionamiento de la bomba de circulación
Cuando la zona 1 está en ON, P_o(6) comienza a funcionar; cuando la zona 1 está en OFF, P_o(6) deja de
funcionar;
Cuando la zona 2 está en ON, SV3 (8.1) está en ON, P_c (8.2) comienza a funcionar; Cuando la zona 2 está
en OFF, SV3 (8.1) está en OFF, P_c (8.2) deja de funcionar.
Interior
2
3
RT2
RT1
17 17
15
5.1
19
18
5
19 5.2
Codificación Unidad principal
13
15
17
18
19
23
RT1
RT2
Tw2
FHL
1...n
309
13
6
8
Tw2
8.1 8.2
FHL1
Vaso de expansión (suministro sobre el terreno)
Filtro (accesorio)
Válvula de bloqueo (suministro sobre el terreno)
Válvula de llenado (suministro sobre el terreno)
Válvula de drenaje (suministro sobre el terreno)
Colector/distribuidor (suministro sobre el terreno)
Termostato de sala de bajo voltaje
(suministro sobre el terreno)
Termostato de sala de alto voltaje
(suministro sobre el terreno)
Sensor de temperatura del flujo de agua
de la zona 2 (opcional)
Circuito de calefacción por suelo radiante
(suministro sobre el terreno)
RAD.1 ZONE1
RAD.2
RAD.n
ZONE2
23
FHL2 FHLn
