Spanning
Maximale bedrijfsstroom (A)
Bedradingsgrootte (mm²)
Signaaltype regelpoort

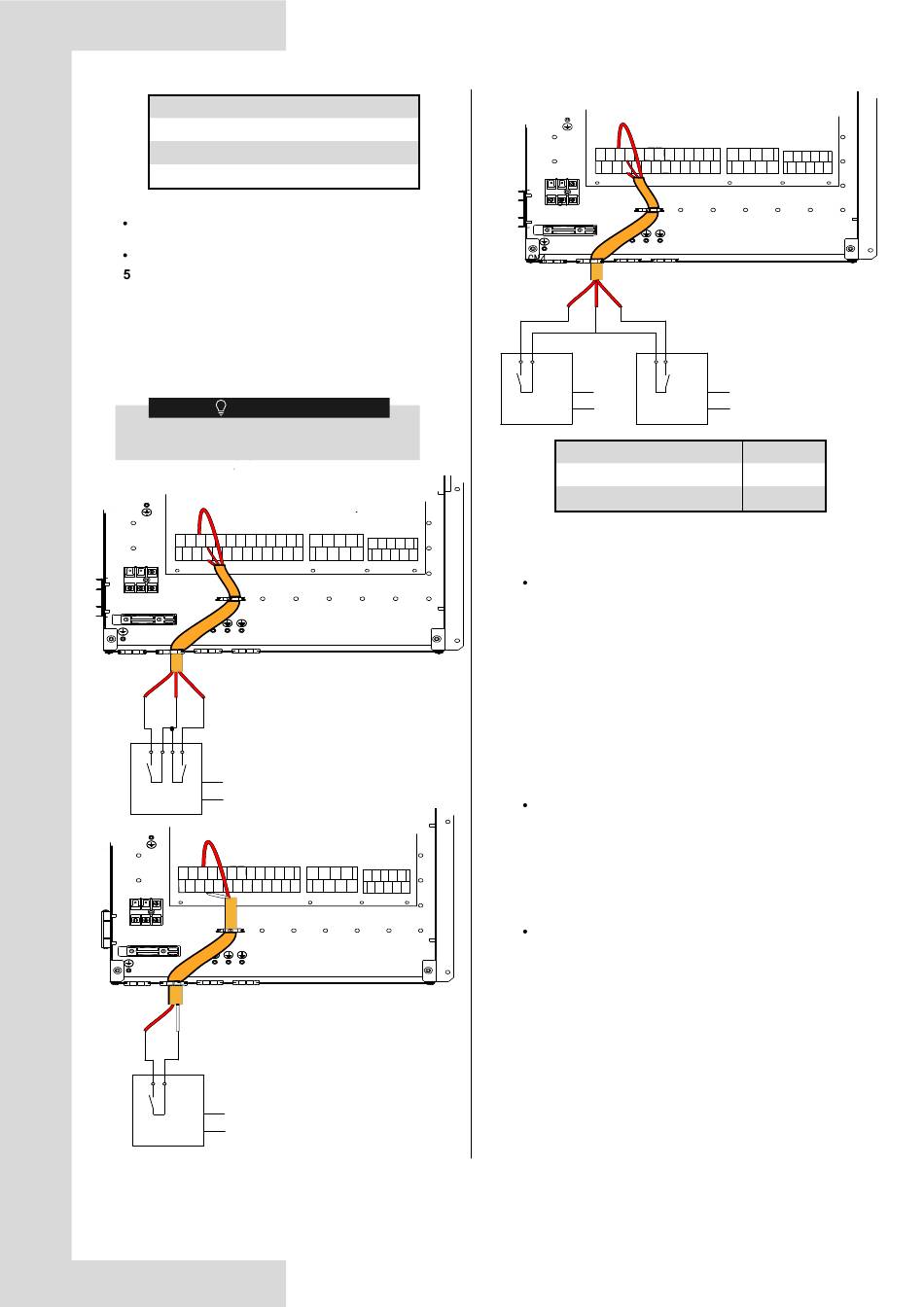

a) Procedure
Sluit de kabel aan op de overeenkomstige aansluitklemmen
(zie afbeelding).
Zorg ervoor dat de kabel goed vastzit.
) Voor kamerthermostaat:
Kamerthermostaat type 1 (hoogspanning): "POWER IN" levert de
werkspanning aan de RT, levert niet direct de spanning aan de
RT-aansluiting. Poort "15 L1" levert de 220V spanning aan de
RT-aansluiting. Poort "15 L1" sluit u aan op poort L van de voeding
van het apparaat, die een 1-fase voedingsspanning heeft.
Kamerthermostaat type 2 (laagspanning): "POWER IN" levert de
werkspanning aan de RT
OPMERKING
Er zijn afhankelijk van de kamerthermostaat 2
optionele aansluitmethoden.
Kamerthermostaat type 1 (hoogspanning):
3 4
15
CN11
3 15 4
H
L1 C
Methode A
(modus instellen controle)
VOEDING
IN
RT1
3
15
CN11
L1
H
VOEDING
IN
RT1
220-240VAC
0,2
0,75
Type 2
25 26 27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7 CN30
25 26 27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7 CN30
Methode B
(één-zoneregeling)
258
3 4
15
CN11
L1
C
H
VOEDING IN
RT1 RT2
zone1 zone2
Spanning
Maximale bedrijfsstroom (A)
Bedradingsgrootte (mm²)
Er zijn afhankelijk van de toepassing 3 methoden om de
thermostaatkabel aan te sluiten (zoals beschreven in de
bovenstaande afbeelding).
(modus instellen controle)
Methode A
RT kan de verwarming en koeling afzonderlijk aansturen, zoals de
controller voor 4-leidings-FCU. De binnenunit is verbonden met de
externe temperatuurcontroller, terwijl het bedieningspaneel VOOR
ONDERHOUDSMONTEUR de KAMERTHERMOSTAAT op MODUS IN.:
A.1 Het apparaat gaat over in de koelmodus wanneer het apparaat
een spanning detecteert van 230 VAC tussen C en L1.
A.2 Het apparaat gaat over in de warmtemodus wanneer het apparaat
een spanning detecteert van 230 VAC tussen H en L1.
A.3 Het apparaat stopt met de ruimteverwarming of -koeling wanneer het
apparaat een spanning detecteert van 0 VAC voor beide zijden (C-L1, H-L1).
A.4 Het apparaat verlaat de koelmodus wanneer het apparaat een
spanning detecteert van 230 VAC voor beide zijden (C-L1, H-L1).
(enkele zoneregeling)
Methode B
RT geven het schakelsignaal door aan het apparaat. Bedieningspaneel VOOR
ONDERHOUDSMONTEUR stelt KAMERTHERMOSTAAT in op ÉÉN ZONE:
B.1 Het apparaat schakelt zich in wanneer het apparaat een spanning
detecteert van 230 VAC tussen H en L1.
B.2 Het apparaat schakelt zich uit wanneer het apparaat een spanning
detecteert van 0 VAC tussen H en L1.
(dubbele zoneregeling)
Methode C
De binnenunit is verbonden met twee kamerthermostaten, terwijl het
bedieningspaneel VOOR ONDERHOUDSMONTEUR de
KAMERTHERMOSTAAT op DUBBEL ZONE instelt:
C.1 Zone 1 schakelt zich in wanneer het apparaat een spanning
detecteert van 230 VAC tussen H en L1. Zone 1 schakelt zich uit wanneer
het apparaat een spanning detecteert van 0 VAC tussen H en L1.
C.2 Zone 2 schakelt zich in volgens de klimaattemp.curve wanneer
het apparaat een spanning detecteert van 230 VAC tussen C en L1.
Zone 2 schakelt zich uit wanneer het apparaat een spanning detecteert
van 0 VAC tussen C en L1.
C.3 Het apparaat schakelt zich in wanneer het apparaat H-L1 en C-L1
detecteert als 0 VAC.
C.4 Zone 1 en Zone 2 schakelen zich beide in wanneer het apparaat
H-L1 en C-L1 detecteert als 230 VAC.
25 26 27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7 CN30
Methode C
(dubbele zoneregeling)
VOEDING IN
220-240VAC
0,2
0,75
