Termostato de sala tipo 2 (bajo voltaje):
Método A
(control de ajuste de modo)
Método B
(control de una zona )
CL
HT COM
ENTRADA
DE
RT1
POTENCIA
COM
HT
ENTRADA
DE
RT1
POTENCIA
329
HT
Método C
(control de zona doble)
RT1
zona1

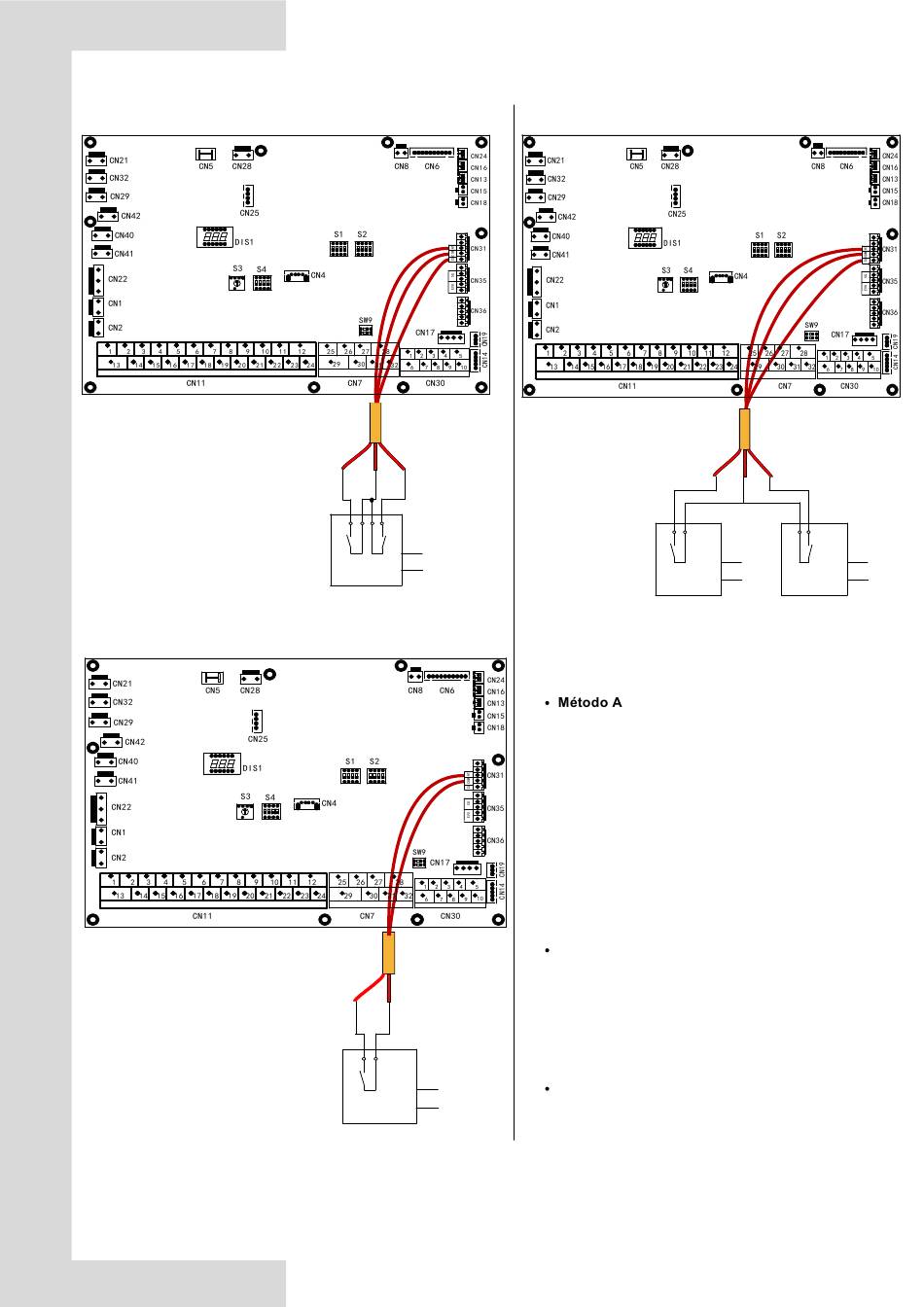

Hay tres métodos para conectar el cable del termostato (tal como se
describe en la imagen anterior) y depende de la aplicación.
(control de ajuste de modo)
RT puede controlar la calefacción y la refrigeración de forma individual,
como el controlador para FCU de 4 tubos. Cuando la unidad Interior
está conectada al controlador de temperatura externa, la interfaz de
usuario PERS. MANT.establece el TERM. DE SALA en el AJ. MODO:
A.1 Cuando la unidad detecta que el voltaje es 12VCC entre CL y
COM, la unidad funciona en modo de refrigeración.
A.2 Cuando la unidad detecta que el voltaje es 12VCC entre HT y
COM, la unidad funciona en modo de calefacción.
A.3 Cuando la unidad detecta que el voltaje es de 0VCC para ambos
lados (CL-COM, HT-COM), la unidad deja de funcionar para la
calefacción o la refrigeración de espacios.
A.4 Cuando la unidad detecta que el voltaje es 12VCC para
ambos lados (CL-COM, HT-COM), la unidad funciona en modo de
refrigeración.
(control de una zona )
Método B
RT proporciona la señal del interruptor a la unidad. La interfaz
de usuario PERS. MANT. se ajusta en UN ZONA para el
TERM. DE SALA:
B.1 Cuando la unidad detecta que el voltaje es 12VCC entre
HT y COM, se enciende.
B.2 Cuando la unidad detecta que el voltaje es 0VCC entre HT
y COM, se apaga.
(control de zona doble)
Método C
La unidad interior está conectada con un termostato de dos
salas, mientras que la interfaz de usuario PERS. MANT. ajusta
en ZONA DOBLE el TERM. DE SALA :
C.1 Cuando la unidad detecta que el voltaje es 12VCC entre
HT y COM, la zona1 se enciende. Cuando la unidad detecta
que el voltaje es 0VCC entre HT y COM, la zona1 se apaga.
COM
CL
ENTRADA DE ENTRADA DE
POTENCIA POTENCIA
RT2
zona2
