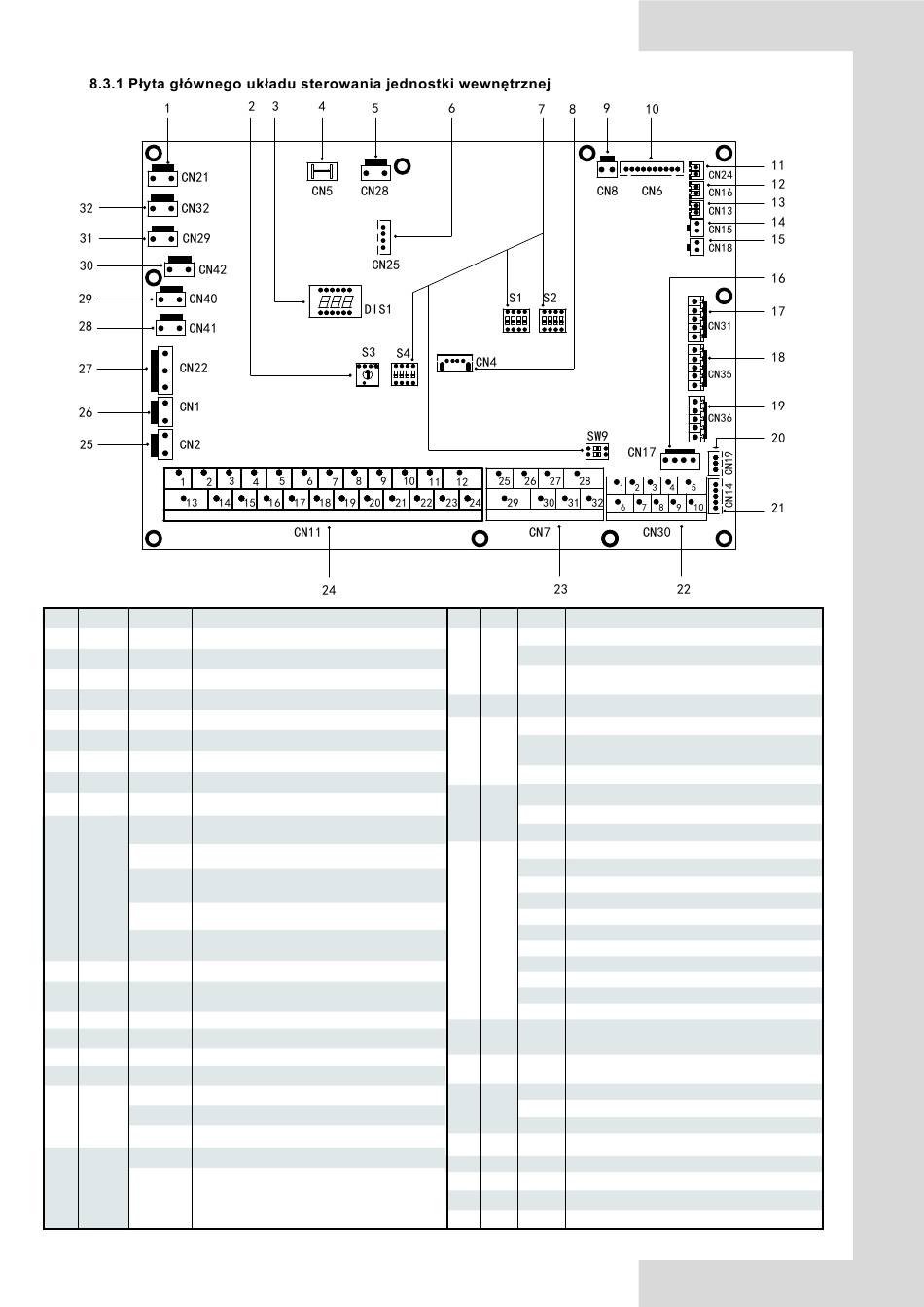

Airwell WELLEA SPLIT A R3 Installationsanleitung Seite 385

Nr
Port Kod
porządkowy
1 MOC
CN21 Złącze zasilacza
2 S3 / Obrotowy przełącznik DIP
3 DIS1 Wyświetlacz cyfrowy
/
4 CN5 GND Złącze masy
5
CN28 PUMP Złącze zasilania pompy o zmiennej prędkości obrotowej
6 Złącze programowania IC
CN25 DEBUG
Przełącznik DIP
/
7 S1 ,S2 ,S4,SW9
8 CN4 USB Złącze programowania USB
9 CN8 FS Złącze przełącznika przepływu
Złącze czujnika temperatury po stronie chłodziwa ciekłego jednostki
T2
wewnętrznej (tryb grzania)
Złącze czujnika temperatury chłodziwa gazowego jednostki wewnętrznej
T2B
(tryb chłodzenia)
Złącze czujnika temperatury wody wchodzącej płytowego wymiennika
TW_in
CN6
10
ciepła
Złącze czujnika temperatury wody wychodzącej płytowego wymiennika
TW_out
ciepła
Złącze czujnika temperatury ostatecznej wody wychodzącej z jednostki
wewnętrznej
T1
Złącze górnego czujnika temperatury zbiornika wyrównawczego
11 CN24 Tbt1
Złącze dolnego czujnika temperatury zbiornika wyrównawczego
Tbt2
12 CN16
13 T5 Złącze czujnika temperatury zbiornika ciepłej wody użytkowej
CN13
14 CN15 Złącze czujnika temperatury wody wychodzącej strefy 2
Tw2
15 CN18 Tsolar Złącze czujnika temperatury panelu słonecznego
Złącze komunikacji pompy o zmiennej prędkości obrotowej
16 PUMP_BP
CN17
Złącze sterowania termostatu pokojowego (tryb grzania)
HT
17
CN31
Złącze zasilania termostatu pokojowego
COM
Złącze sterowania termostatu pokojowego (tryb chłodzenia)
CL
Złącze inteligentnej energetyki (SMART GRID) (sygnał sieci energetycznej)
SG
CN35
18
Złącze inteligentnej energetyki (SMART GRID) (sygnał sieci fotowoltaicznej)
EVU
Jednostka montażowa
Nr
Port Kod
porządkowy
M1 M2
Złącze przełącznika zdalnego
19
CN36
T1 T2 Złącze Płyta przekaźnika termostatu hermostat transfer board
Złącze komunikacji jednostki wewnętrznej i jednostki zewnętrznej
20 CN19 P Q
21 CN14 A B X Y E Złącze komunikacji z kontrolerem przewodowym
1 2 3 4 5 Złącze komunikacji z kontrolerem przewodowym
Złącze komunikacji jednostki wewnętrznej i jednostki zewnętrznej
22 CN30 6 7
9 10 Złącze jednostki wewnętrznej, równoległe
26 30/31 32 Praca sprężarki/odszranianie
Złącze elektrycznej taśmy grzewczej (zewnętrznej) zapobiegającej zamarzaniu
23 CN7 25 29
Złącze dodatkowego źródła ciepła
27 28
1 2 Złącze wejściowe energii słonecznej
3 4 15 Złącze termostatu pokojowego
5 6 16 Złącze zaworu SV1 (trójdrożnego)
7 8 17
Złącze zaworu SV2 (trójdrożnego)
9 21 Złącze pompy strefy 2
10 22 Złącze pompy energii słonecznej
24 CN11
11 23 Złącze zewnętrznej pompy obiegu
12 24 Złącze pompy rury CWU
Złącze kontroli grzałki wspomagającej zbiornika
13 16
14 17 Złącze kontroli wewnętrznej grzałki dodatkowej 1
18 19 20 Złącze zaworu SV3 (trójdrożnego)
Złącze odpowiedzi zewnętrznego przełącznika temperatury
25
CN2 TBH_FB
(domyślnie zwarte)
Złącze odpowiedzi przełącznika temperatury (domyślnie skrócono)
26 CN1 IBH1/2_FB
IBH1 Złącze kontroli wewnętrznej grzałki dodatkowej 1
27 CN22 IBH2 Zastrz.
Złącze kontroli grzałki wspomagającej zbiornika
TBH
28 CN41 HEAT8 Złącze elektrycznej taśmy grzewczej (wewnętrznej) zapobiegającej zamarzaniu
29 CN40 HEAT7 Złącze elektrycznej taśmy grzewczej (wewnętrznej) zapobiegającej zamarzaniu
30 CN42 HEAT6 Złącze elektrycznej taśmy grzewczej (wewnętrznej) zapobiegającej zamarzaniu
31 CN29 HEAT5 Złącze elektrycznej taśmy grzewczej (wewnętrznej) zapobiegającej zamarzaniu
IBH0 Złącze grzałki dodatkowej
32 CN32
384
Jednostka montażowa
