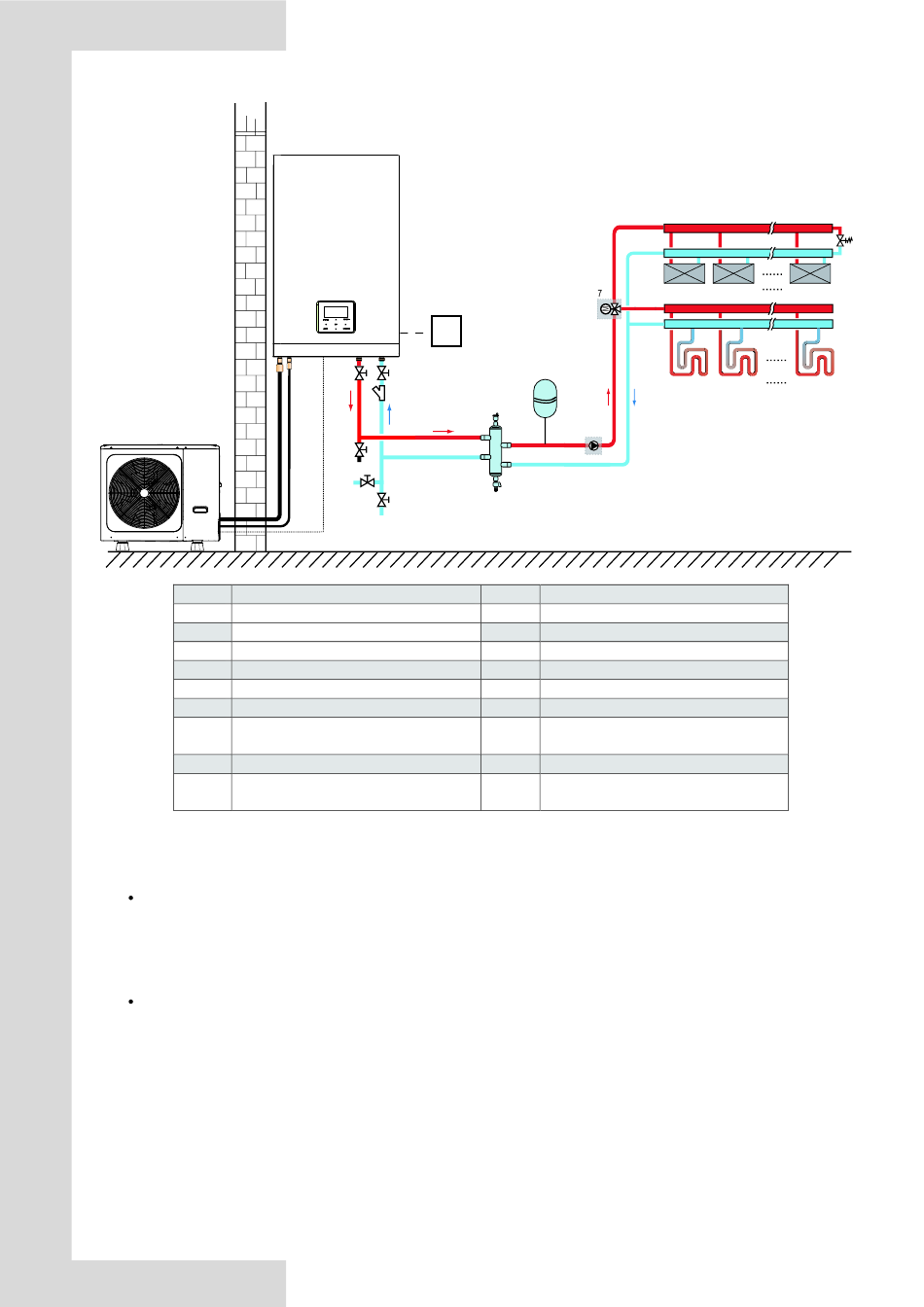

Airwell WELLEA SPLIT A R3 Installationsanleitung Seite 96

7.2.2 Contrôle du réglage de mode
Extérieur
1
Modbus
Codage Unité de montage
1 Unité extérieure
Unité intérieure
2
3 Interface utilisateur
Réservoir d'équilibrage (Fourniture sur site)
5
5,1 Vanne de purge automatique
5,2 Vanne de vidange
6 P_o: Pompe de circulation à l'extérieur
(Fourniture sur site)
7 SV2: Vanne 3 voies (Fourniture sur site)
FCU
Ventilo-convecteur (Fourniture sur site)
1...n
Chauffage de l'espace
Le mode de refroidissement ou de chauffage est réglé via le thermostat d'ambiance, la température de l'eau
est réglée sur l'interface utilisateur.
1) Lorsqu'un «CL» de tous les thermostats se ferme, le système est réglé en mode de refroidissement.
2) Lorsqu'un «HL» de tous les thermostats se ferme et que tous les «CL» s'ouvrent, le système est réglé en
mode de chauffage.
Fonctionnement de la pompe de circulation
1) Lorsque le système est en mode de refroidissement, ce qui signifie qu'un «CL» des thermostats se ferme,
SV2 (7) reste en ARRÊT, et P_o (6) commence à fonctionner;
2) Lorsque le système est en mode de chauffage, ce qui signifie un ou plusieurs «HL» se ferment et tous les
«CL» s'ouvrent, SV2 (7) reste en MARCHE, et P_o (6) commence à fonctionner.
