Speciale eisen voor R32
GEEN lekkage van koelmiddel en open vuur.
Houd er rekening mee dat het R32-koelmiddel GEEN geur heeft.
Het apparaat moet zodanig worden opgeslagen dat mechanische schade wordt voorkomen en in een goed
geventileerde ruimte staan zonder continu werkende ontstekingsbronnen (voorbeeld: open vuur, een werkend
gastoestel) en verder moeten de afmetingen van de ruimte zijn zoals hieronder gespecificeerd.
Gebruik de reeds gebruikte verbindingen NIET opnieuw.
Verbindingen die in de installatie tussen onderdelen van het koelsysteem worden gemaakt, moeten toegankelijk zijn
voor onderhoudsdoeleinden.
Zorg ervoor dat de installatie, het onderhoud en de reparatie in overeenstemming zijn met de voorschriften en de
geldende wetgeving (bijvoorbeeld de nationale regelgeving voor gas) en alleen worden uitgevoerd door bevoegde
personen.
Leidingen moeten worden beschermd tegen fysieke schade.
Installatie van leidingen moet tot een minimum beperkt worden.
Als de totale koelmiddelvulling in het systeem <1,84 kg is (d.w.z. als de leidinglengte <20 m voor 8/10 kW is), zijn er geen extra
minimale vloeroppervlaktes vereist.
Als de totale koelmiddelvulling in het systeem ≥1,84 kg is (d.w.z. als de leidinglengte ≥20 m voor 8/10 kW is), zijn er geen extra
minimale vloeroppervlaktes vereist. Het stroomschema maakt gebruik van de volgende tabellen: "Tabel 1-Maximale toegestane
koelmiddelvulling in een kamer: binnenunit" op pagina 5. "Tabel 2-Minimale vloeroppervlak: binnenunit" op pagina 5 en "Tabel
3-Minimale oppervlakte ontluchtingsopening voor natuurlijke ventilatie: binnenunit" op pagina 5.
Als de leidinglengte 30m is, dan is het minimale vloeroppervlak
er een gat van 200 cm worden geboord.
2
WAARSCHUWING
WAARSCHUWING
OPMERKING
WAARSCHUWING
OPMERKING

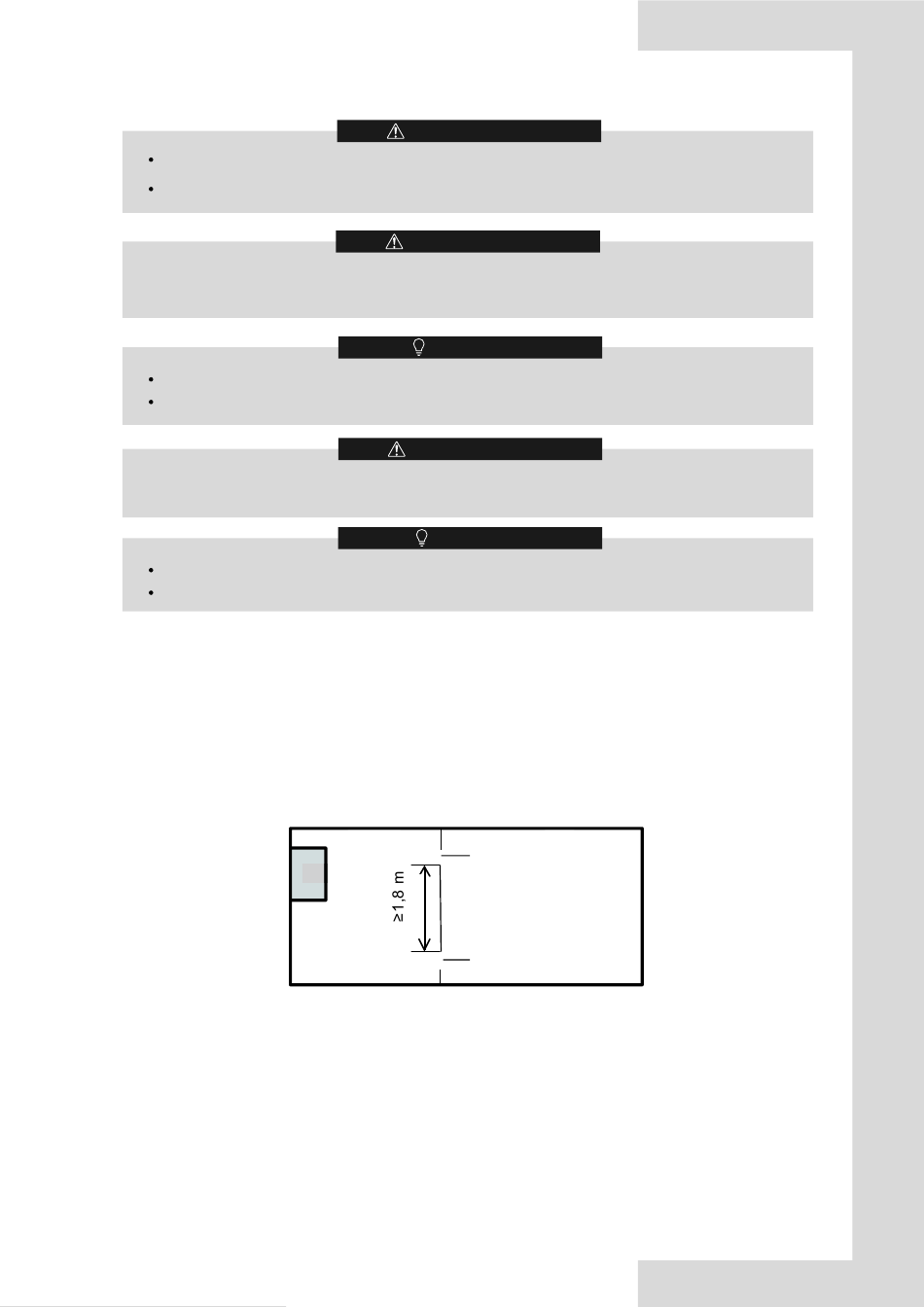

≥4,5 m
A
a
Binnenunit
A Kamer waar de binnenunit is geïnstalleerd.
B Kamer grenzend aan Kamer A.
De oppervlakte van A plus B moet groter zijn dan of gelijk aan 4,5 m
222
; als het vloeroppervlak minder dan 4,5 m
2
B
≥VA
min
≥VA
min
is, dan moet
2
.
2
