Airwell WELLEA SPLIT A R3 Installationsanleitung Seite 239

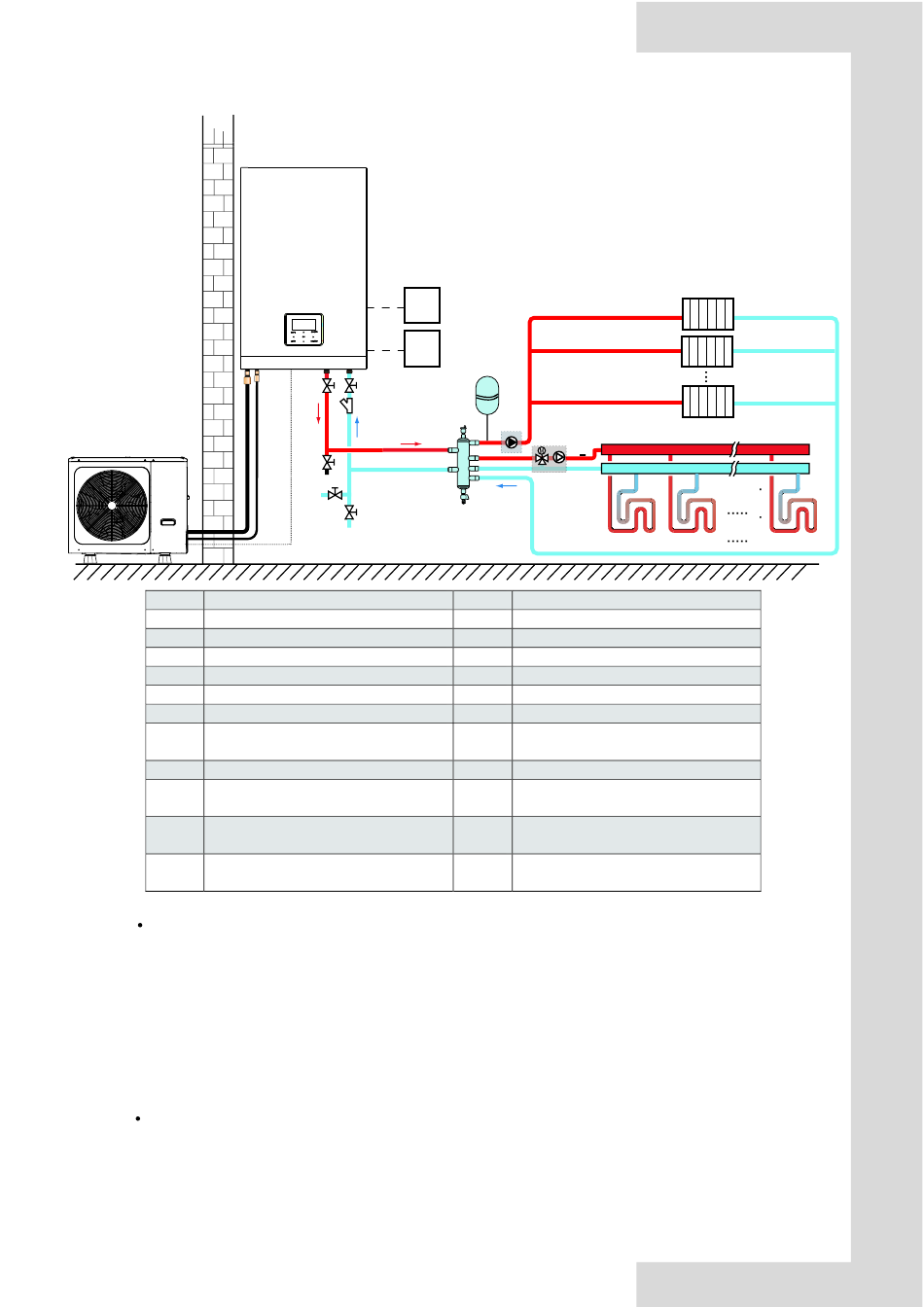

7.2.3 Dubbele zoneregeling
Buiten
1
Modbus
Codering Assemblage-unit
1 Buitenunit
2 Binnenunit
3 Bedieningspaneel
5 Balanstank (niet meegeleverd)
5.1 Automatische ontluchtingsklep
5.2 Afvoerklep
6 P_o: Zone 1 circulatiepomp
(niet meegeleverd)
8 Mengstation (niet meegeleverd)
8.1 SV3: mengklep (niet meegeleverd)
8.2 P_o: Zone 2 circulatiepomp
RAD.
Radiator (niet meegeleverd)
1...n
Ruimteverwarming
Zone1 kan werken in de koel- of warmtemodus, terwijl Zone2 alleen kan werken in de warmtemodus; Tijdens de installatie,
voor alle thermostaten in Zone1, moet alleen de klemmenblokken "H、L" worden aangesloten. Voor alle thermostaten in
Zone2 moeten alleen de klemmenblokken "C、L" worden aangesloten.
1) De IN-/UITSCHAKELEN van Zone1 wordt geregeld door de kamerthermostaat in Zone1. Wanneer een "HL" van alle
thermostaten in Zone1 sluit, wordt Zone1 INGESCHAKELD. Wanneer alle "HL" worden UITGESCHAKELD, wordt Zone1
UITGESCHAKELD; Doeltemperatuur en bedrijfsmodus worden ingesteld in het bedieningspaneel;
2) In de warmtemodus, wordt het IN-/UITSCHAKELEN van Zone2 geregeld door de kamerthermostaat in Zone2.
Wanneer een "CL" van alle thermostaten in Zone2 sluit, wordt Zone2 INGESCHAKELD. Als alle "CL" open zijn,
wordt het zone2 UITGESCHAKELD. De doeltemperatuur wordt ingesteld in het bedieningspaneel; Zone2 kan alleen
werken in de warmtemodus. Wanner de koelmodus wordt ingesteld in het bedieningspaneel, blijft Zone2 uitgeschakeld.
Circulatiepompwerking
Wanneer Zone1 is INGESCHAKELD, wordt P_o(6) actief; Wanneer Zone1 is UITGESCHAKELD, stopt P_o(6);
Wanneer Zone2 is INGESCHAKELD, is SV3(8.1) INGESCHAKELD en wordt P_c(8.2) actief; Wanneer Zone2 is
UITGESCHAKELD, is SV3(8.1) UITGESCHAKELD en stopt P_c(8.2).
Binnen
2
3
RT2
RT1
17 17
15
5.1
19
18
5
5.2
19
Codering Assemblage-unit
13
15
17
18
19
23
RT 1
RT 2
Tw2
FHL
1...n
238
13
6
8
Tw2
8.1 8.2
FHL1
Expansievat (niet meegeleverd)
Filter (accessoire)
Afsluitklep (niet meegeleverd)
Vulklep (niet meegeleverd)
Afvoerklep (niet meegeleverd)
Collector/distributeur (niet meegeleverd)
Lage spanning kamerthermostaat
(niet meegeleverd)
Hoge spanning kamerthermostaat (niet meegeleverd)
Zone 2 temperatuursensor van de
waterstroom (optioneel)
Vloerverwarmingscircuit (niet meegeleverd)
RAD.1
ZONE1
RAD.2
RAD.n
23 ZONE2
FHL2 FHLn
