C.2 Wenn das Gerät eine Spannung von 12VDC zwischen CL
und COM erkennt, schaltet sich die Zone2 entsprechend der
Klima-Temperaturkurve ein. Wenn das Gerät eine Spannung von
0V zwischen CL und COM erkennt, schaltet sich die Zone2 ab.
C.3 Wenn HT-COM und CL-COM als 0VDC erkannt werden,
schaltet das Gerät ab.
C.4 Wenn HT-COM und CL-COM als 12VDC erkannt werden,
schalten sich sowohl Zone1 als auch Zone2 ein.
HINWEIS
Die Verkabelung des Thermostats muss mit den Einstellungen
der Benutzeroberfläche übereinstimmen. Siehe
Raumthermostat.
Die Stromversorgung der Anlage und des Raumthermostat
muss an denselben Nullleiter angeschlossen werden.
Wenn RAUMTHERMOSTAT nicht auf "KEIN" gesetzt ist, kann
der Innentemperatursensor Ta nicht auf "Valid (gültig)" gesetzt
werden.
Zone 2 kann nur im Heizmodus betrieben werden. Wenn der
Kühlmodus auf der Benutzeroberfläche eingestellt ist und Zone1
AUS ist, wird "CL" in Zone2 geschlossen, das System bleibt
weiterhin auf "AUS". Bei der Installation muss die Verkabelung
der Thermostate für Zone1 und Zone2 korrekt sein.

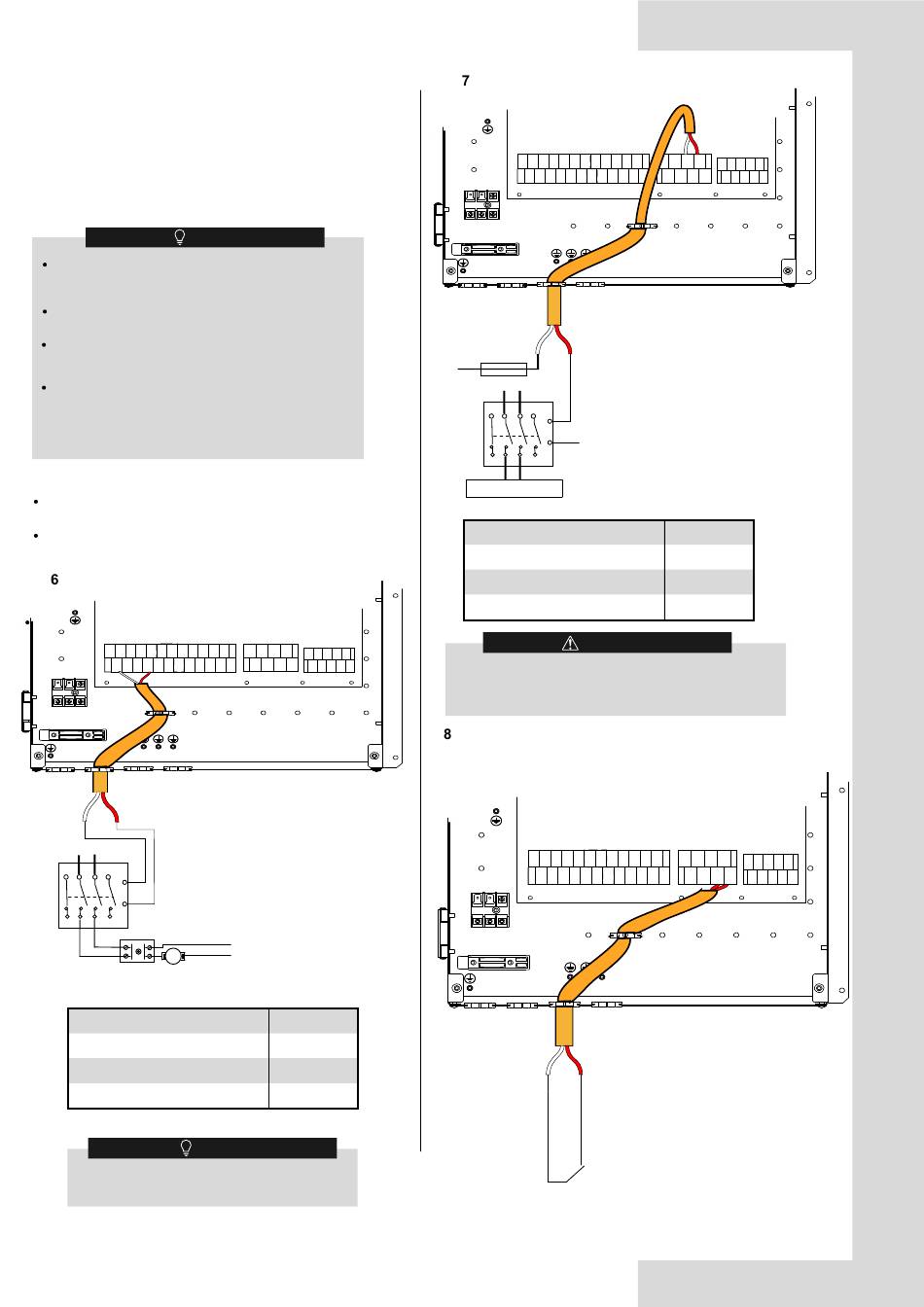

a) Verfahren
Schließen Sie das Kabel wie im Bild gezeigt an die
entsprechenden Klemmen an.
Befestigen Sie das Kabel mit Kabelbindern an den
Kabelbinderhalterungen, um eine Zugentlastung zu gewährleisten.
) Für Tankzuheizer:
13 16
CN11
Stromversorgung
7 5 3 1
A1
A2
KM4
NOTE
8 6 4 2
TCO
ATCO
Spannung
Maximaler Betriebsstrom(A)
Kabelquerschnitt (mm )
2
Signaltyp des Steueranschlusses
HINWEIS
Das Gerät sendet nur ein AN/AUS-Signal an
die Heizung.
25 26 27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7 CN30
220-240VAC
0,2
0,75
Typ 2
) Für die zusätzliche Steuerung der Wärmequelle:
1 2 3 4 5 6 7 8 9
15 1617 18 19 20 2122 23 24
CN11
SICHERUNG
L
Stromversorgung
7 5 3 1
A1
A2
KM6
N
8 6 4 2
Zusätzliche Heizquelle
Spannung
Maximaler Betriebsstrom(A)
Kabelquerschnitt (mm )
2
Signaltyp des Steueranschlusses
WARNUNG
Dieser Teil gilt nur für die Grundversion. Bei der
kundenspezifischen Version darf das Innengerät nicht an
eine zusätzliche Wärmequelle angeschlossen werden, da
das Gerät über einen Intervall-Reserveheizer verfügt.
) Für Abtausignalausgang:
1 2 3 4 5 6 7 8 9
13 14 15 1617 18 19 20
CN11
ABTAUANFORDERUNGSSIGNAL
188
：
27 28
12
1 2 3 4 5
6 7 8 9 10
CN7 CN30
220-240VAC
0,2
0,75
Typ 2
10 11 12
1 2 3 4 5
31 32
2122 23 24
6 7 8 9 10
CN30
CN7
