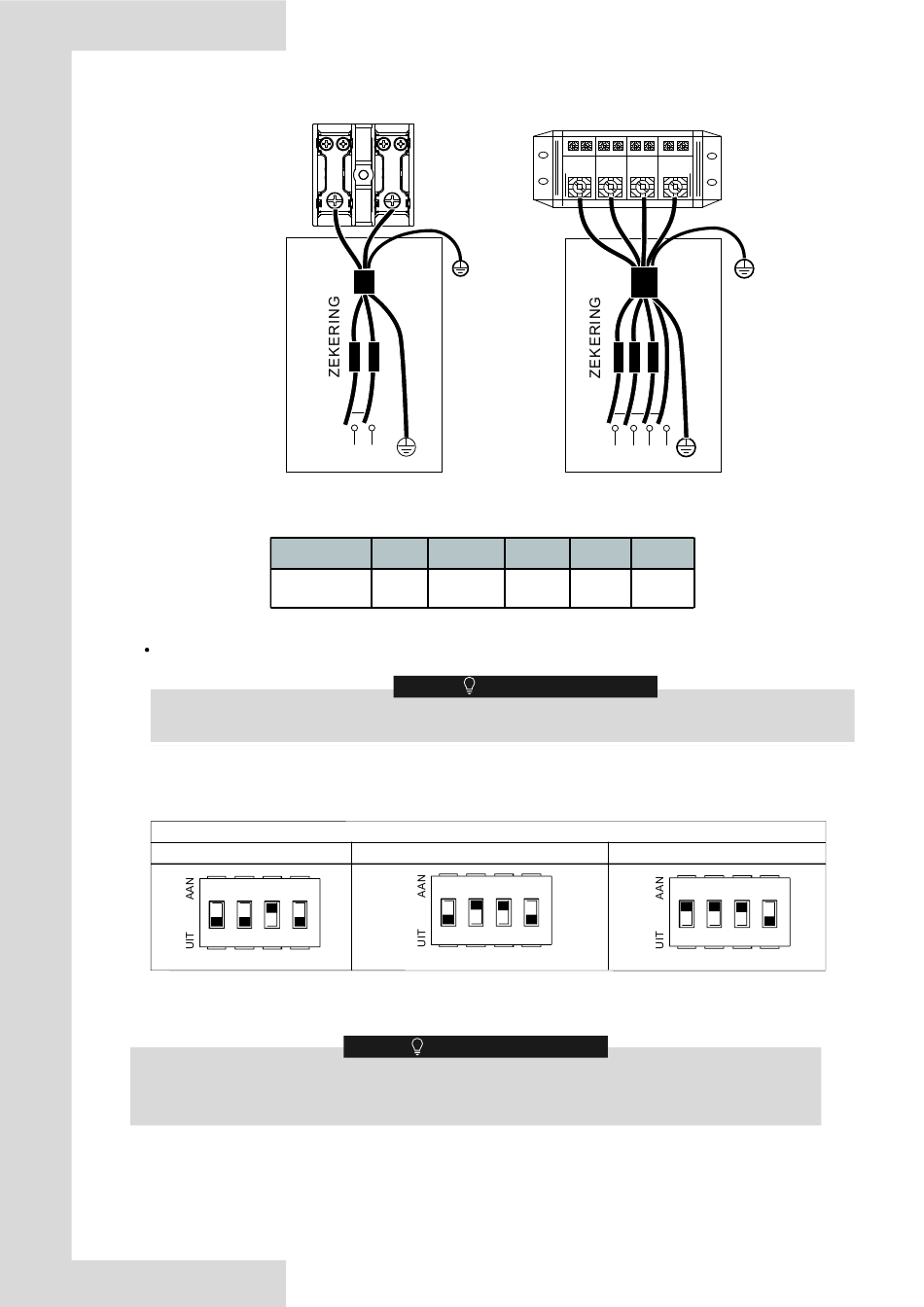

VOEDING VAN
BINNENUNIT
1-fasige 3 kW back-upverwarming
Eenheid
Bedradingsgrootte
(mm²)
Opgegeven waarden zijn maximumwaarden (zie elektrische gegevens voor exacte waarden).
De aardlekschakelaar moet een hoge snelheid type stroomonderbreker van 30 mA (<0,1 s) zijn.Het flexibele snoer moet
voldoen aan de 60245IEC (H05VV-F)-normen.
Modusselectie van 3-fasige 3/6/9 kW back-upverwarming
Optie 1/3 kW
1 2 3 4
S1
De standaardoptie van de back-upverwarming is 3 (voor 9 kW back-upverwarming). Als 3 kW of 6 kW back-upverwarming
nodig is, vraag dan een professionele installateur om de DIP-schakelaar S1 op optie 1 (voor 3 kW back-upverwarming) of
optie 2 (voor 6 kW back-upverwarming) te zetten. Raadpleeg daarbij 9.1.1 Functie-instelling.
XT1
L N
Basis
3KW-1PH 3KW-3PH 6KW-3PH 9KW-3PH
4,0
1,5
OPMERKING
Optie 2/6 kW
1 2 3
S1
OPMERKING
253
XT1
L1 L2 L3 N
LPS
N
L1 L2 L3
VOEDING VAN
BINNENUNIT
3-fasige 3/6/9 kW back-upverwarming
2,5 4,0 4,0
Optie 3/9 kW
4
1 2 3 4
S1
