8.5.1 Vérification du circuit d'eau
L'unité est équipée d'une entrée d'eau et d'une sortie d'eau pour le raccordement à un circuit d'eau. Ce circuit doit être fourni
par un technicien agréé et doit se conformer aux lois et réglementations locales.
L'unité doit être utilisée uniquement dans un circuit d'eau fermé. L'application dans un circuit d'eau ouvert peut conduire à
une corrosion excessive de la tuyauterie d'eau.

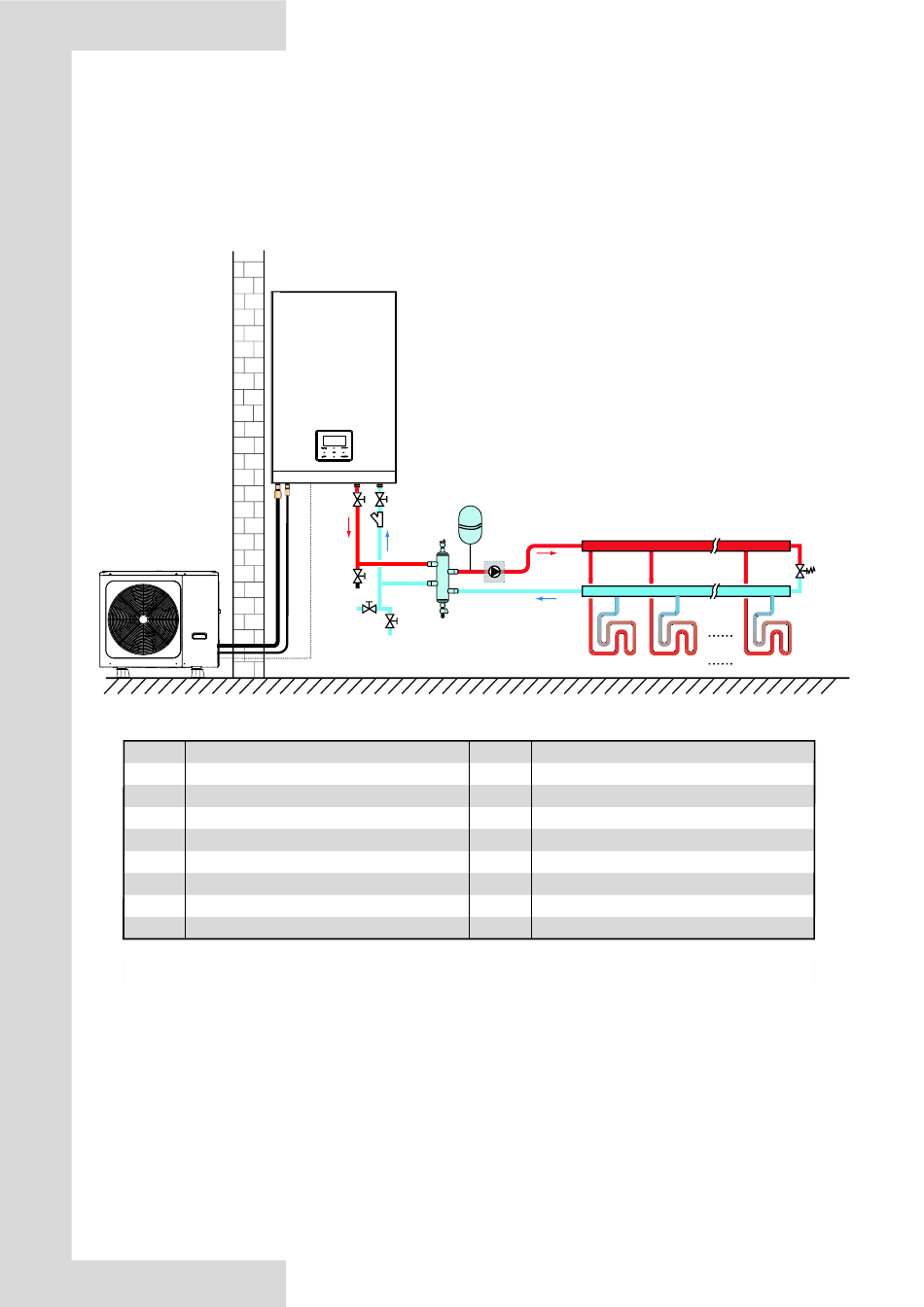

Exemple:
Extérieur
1
Modbus
Codage Unité de montage
1 Unité extérieure
2 Unité intérieure
Interface utilisateur (accessoire)
3
Réservoir d'équilibrage (fourniture sur site)
5
Vanne de purge automatique
5,1
Vanne de vidange
5,2
6
P_o: Pompe de circulation à l'extérieur (fourniture sur site)
Vase d'expansion (fourniture sur site)
13
Intérieur
2
3
2.3
13
17 17
15
5.1
6
19
5
18
5.2
19
Codage
15
17
18
19
23
24
FHL 1...n
103
23
FHL1 FHL2
Unité de montage
Filtre (accessoire)
Vanne d'arrêt (fourniture sur site)
Vanne de remplissage (fourniture sur site)
Vanne de vidange (fourniture sur site)
Collecteur/distributeur (fourniture sur site)
Vanne de dérivation (fourniture sur site)
Boucle de chauffage par le sol (fourniture sur site)
24
FHLn
