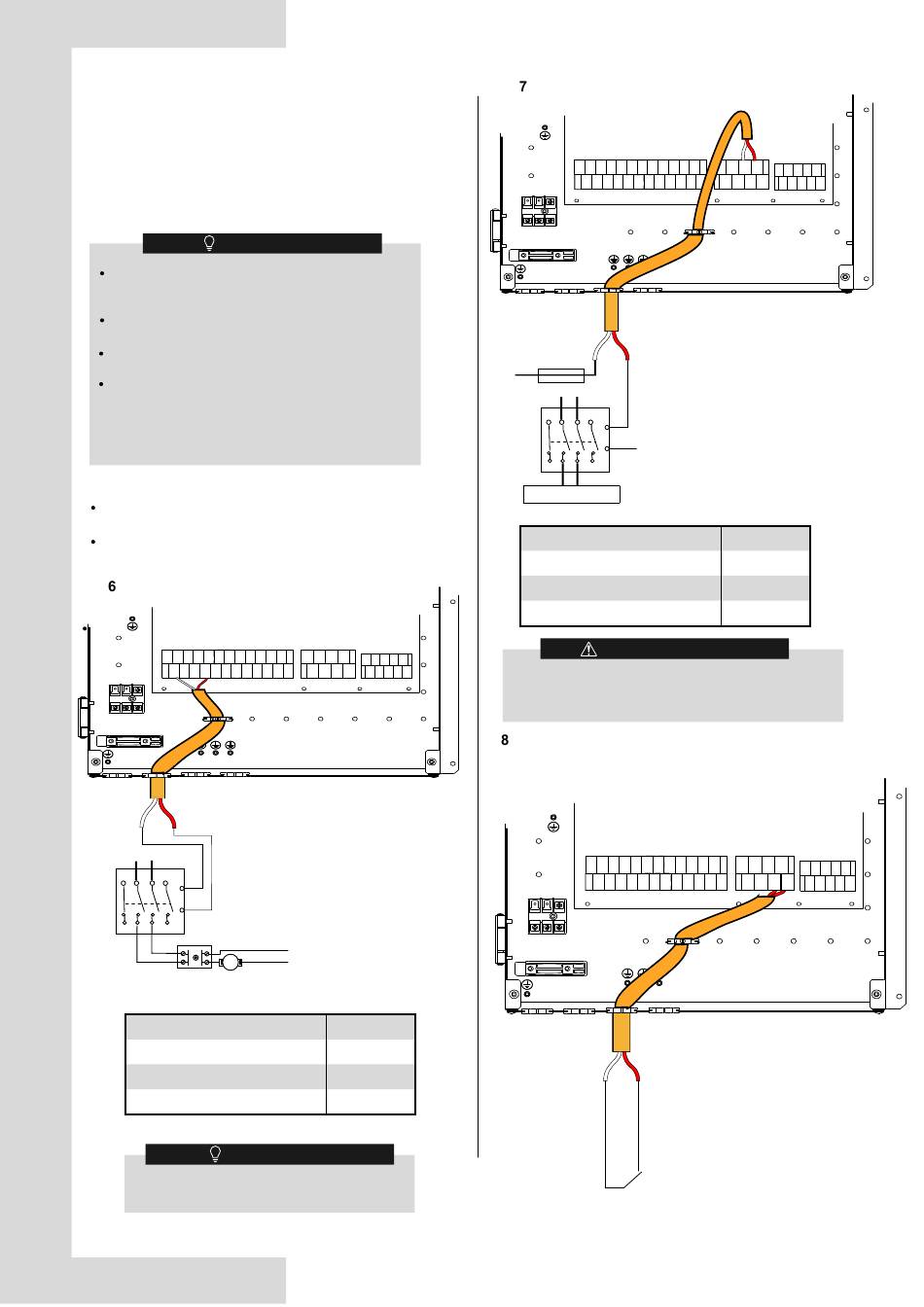

Airwell WELLEA SPLIT A R3 Installationsanleitung Seite 260

C.2 Zone 2 schakelt zich in volgens de klimaattemp.curve wanneer
het apparaat een spanning detecteert van 12 VDC tussen CL en COM.
Zone 2 schakelt zich uit wanneer het apparaat een spanning detecteert
van 0 V tussen CL en COM.
C.3 Het apparaat schakelt zich in wanneer het apparaat HT-COM en
CL-COM detecteert als 0 VDC.
C.4 Zone 1 en Zone 2 schakelen zich beide in wanneer het apparaat
HT-COM en CL-COM detecteert als 12 VDC.
OPMERKING
De bedrading van de thermostaat moet overeenkomen met
de instellingen van het bedieningspaneel. Zie
Kamerthermostaat.
De voeding van de machine- en kamerthermostaat moet op
dezelfde nuldraad worden aangesloten.
Wanneer KAMERTHERMOSTAAT niet op NEE staat, kan de
binnentemperatuursensor Ta niet op werkend worden ingesteld
Zone 2 kan alleen werken in de warmtemodus. Wanneer de
koelmodus is ingesteld op het bedieningspaneel en Zone 1
is OFF (UIT), zal "CL" in Zone 2 sluiten en het systeem blijft
"OFF" (UIT). Tijdens de installatie moet de
thermostaatbedrading van Zone 1 en Zone 2 correct worden
uitgevoerd.
a) Procedure
Sluit de kabel aan op de overeenkomstige aansluitklemmen
(zie afbeelding).
Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen
om spanningsontlasting te garanderen.
) Voor boosterverwarming:
13 16
CN11
Voeding
7 5 3 1
A1
A2
KM4
NOTE
8 6 4 2
TCO
ATCO
Spanning
Maximale bedrijfsstroom (A)
Bedradingsgrootte (mm²)
Signaaltype regelpoort
OPMERKING
Het apparaat zendt alleen een ON/OFF-signaal
naar de verwarming.
25 26 27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7 CN30
220-240VAC
0,2
0,75
Type 2
260
) Voor extra warmtebronbeheersing: ：
1 2 3 4 5 6 7 8 9 10 11
13 14 15 1617 18 19 20 2122 23 24
CN11
ZEKERING
L
Voeding
7 5 3 1
A1
A2
KM6
N
8 6 4 2
Extra warmtebron
Spanning
Maximale bedrijfsstroom (A)
Bedradingsgrootte (mm²)
Signaaltype regelpoort
WAARSCHUWING
Dit gedeelte is alleen van toepassing op de basisversie.
Voor de aangepaste versie, aangezien er een interval
back-upverwarming in het apparaat zit, mag de binnenunit
niet worden aangesloten op een extra warmtebron.
) Voor de uitgang ontdooisignaal:
1 2 3 4 5 6 7 8 9
13 14 15 1617 18 19 20
CN11
ONTDOOIEN-PROMPTSIGNAAL
27 28
12
1 2 3 4 5
6 7 8 9 10
CN7 CN30
220-240VAC
0,2
0,75
Type 2
10 11 12
1 2 3 4 5
31 32
2122 23 24
6 7 8 9 10
CN30
CN7
