8.5.1 Comprobación del circuito de agua
La unidad está equipada con una entrada de agua y una salida de agua para la conexión a un circuito de agua. Este circuito
debe ser provisto por un técnico autorizado y debe cumplir con las leyes y los reglamentos locales.
La unidad solo se debe utilizar en un sistema de agua cerrado. La utilización en un circuito de agua abierto puede provocar
una corrosión excesiva de las tuberías de agua.

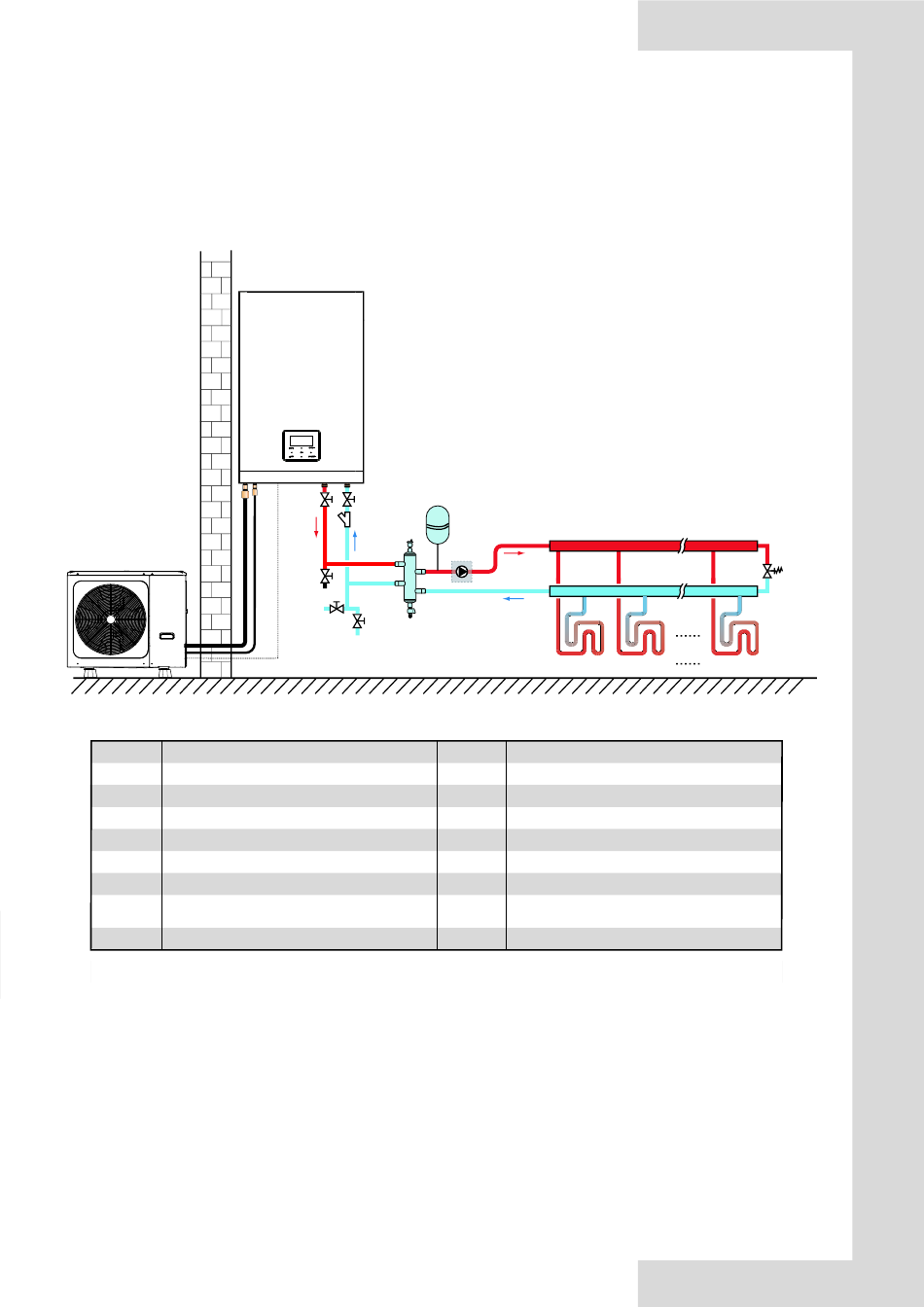

Ejemplo：
Exterior
1
Modbus
Codificación Unidad principal
1 Unidad Exterior
2 Unidad Interior
Interfaz de usuario (accesorio)
3
Depósito regulador (suministro sobre el terreno)
5
Válvula de purga automática
5.1
Válvula de drenaje
5.2
P_o: bomba de circulación exterior (suministro
6
sobre el terreno)
Vaso de expansión (suministro sobre el terreno)
13
Interior
2
3
13
17 17
15
5.1
6
19
5
18
5.2
19
Codificación
15
17
18
19
23
24
FHL 1...n
316
23
FHL1 FHL2
Unidad principal
Filtro (accesorio)
Válvula de bloqueo (suministro sobre el terreno)
Válvula de llenado (suministro sobre el terreno)
Válvula de drenaje (suministro sobre el terreno)
Colector/distribuidor (suministro sobre el terreno)
Válvula de derivación (suministro sobre el terreno)
Circuito de calefacción por suelo radiante
(suministro sobre el terreno)
24
FHLn
