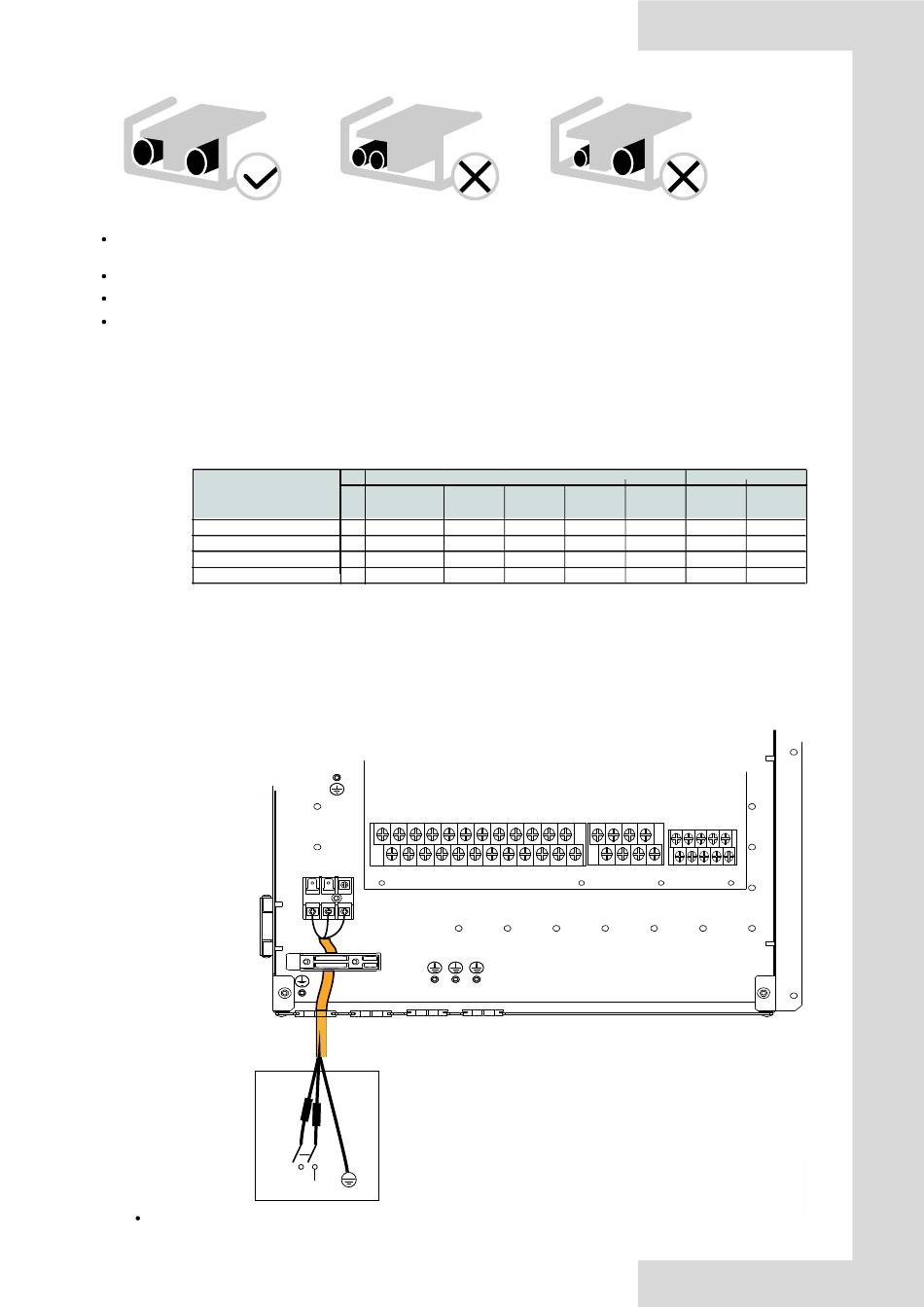

Utilisez le bon tournevis pour serrer les vis des bornes. Les petits tournevis peuvent endommager la tête de vis et empêcher
le serrage approprié.
Un serrage excessif des vis des bornes peut endommager les vis.
Fixez un disjoncteur de défaut terre et le fusible à la ligne d'alimentation.
Lors du câblage, assurez-vous que les fils prescrits sont utilisés, effectuez des raccordements complets, et fixez les fils de
telle sorte que la force extérieure ne puisse pas affecter les bornes.
Exigences relatives aux dispositifs de sécurité
8.8.4
1. Sélectionnez les diamètres de fil (valeur minimale) individuellement pour chaque unité sur la base du tableau ci-dessous.
2. Sélectionnez un disjoncteur dont la distance de contact sur tous les pôles n'est pas inférieure à 3 mm pour assurer une
déconnexion complète, où MFA est utilisé pour sélectionner les disjoncteurs de courant et les disjoncteurs à courant résiduel:
Système
AW-WHPSA0406-N91
AW-WHPSA0810-N91
AW-WHPSA1216-N91
AW-WHPSA1216-N93
8.8.5 Spécifications des composants de câblage standard
Câblage d'alimentation principale de l'équipement
LPS
Les valeurs indiquées sont des valeurs maximales (voir les données électriques pour les valeurs exactes).
Courant de puissance
H z Tension (V) Min. (V)
50 220-240/1N 198
50 220-240/1N 198
50 220-240/1N 198
50 380-415/3N
342
XT1
ALIMENTATION
DE L'UNITÉ
INTÉRIEURE
L N
110
Max. (V)
MCA (A) MFA (A)
264 14.30 /
264 14.30 /
264 14.30 /
456 14.00 /
IFM
KW
0.087 0.66
0.087 0.66
0.087 0.66
0.087 0.66
