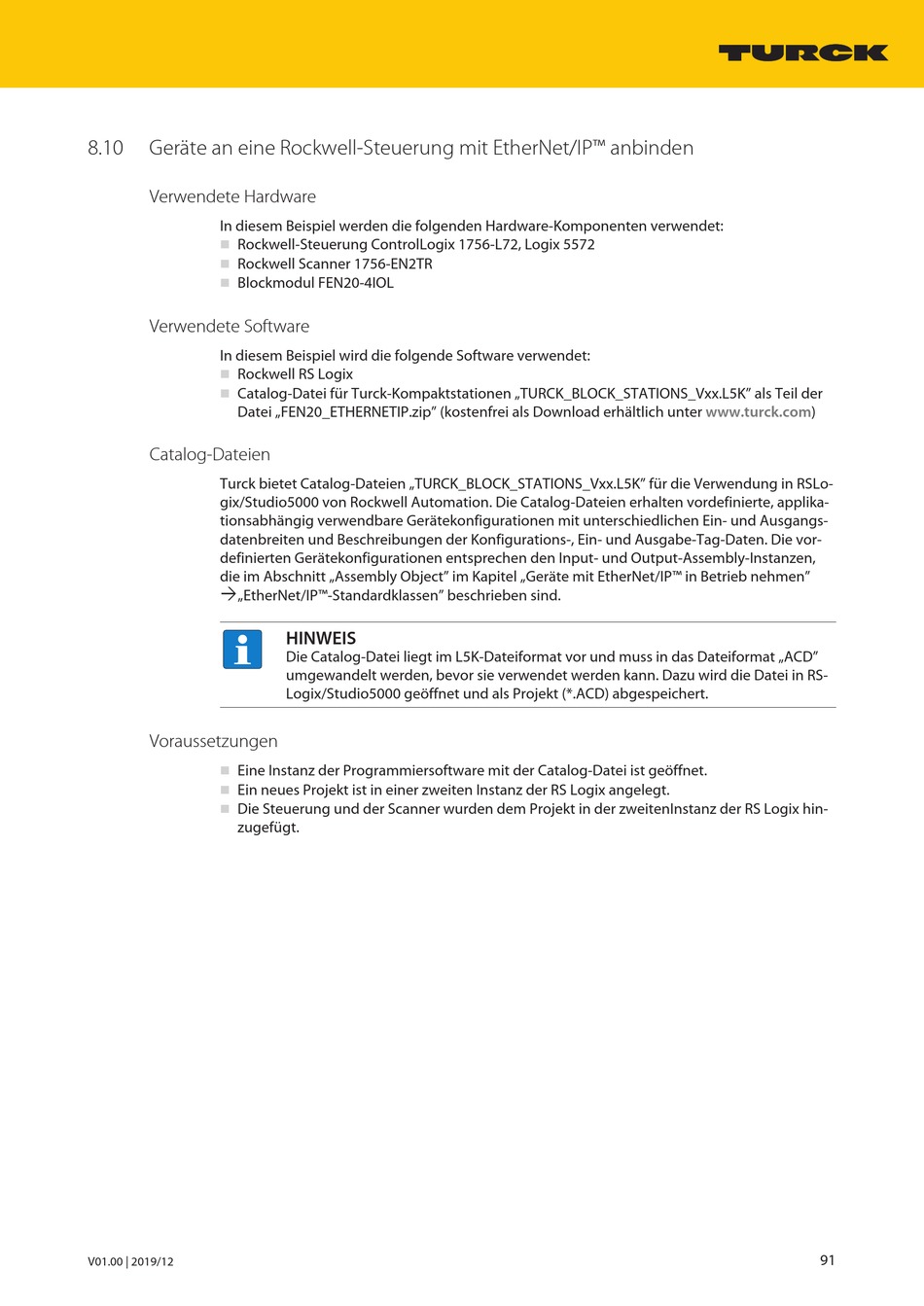

Geräte an eine Rockwell-Steuerung mit EtherNet/IP™ anbinden
Verwendete Hardware
In diesem Beispiel werden die folgenden Hardware-Komponenten verwendet:
Rockwell-Steuerung ControlLogix 1756-L72, Logix 5572
n
Rockwell Scanner 1756-EN2TR
n
Blockmodul FEN20-4IOL
n
Verwendete Software
In diesem Beispiel wird die folgende Software verwendet:
Rockwell RS Logix
n
Catalog-Datei für Turck-Kompaktstationen „TURCK_BLOCK_STATIONS_Vxx.L5K" als Teil der
n
Datei „FEN20_ETHERNETIP.zip" (kostenfrei als Download erhältlich unter www.turck.com)
Catalog-Dateien
Turck bietet Catalog-Dateien „TURCK_BLOCK_STATIONS_Vxx.L5K" für die Verwendung in RSLo-
gix/Studio5000 von Rockwell Automation. Die Catalog-Dateien erhalten vordefinierte, applika-
tionsabhängig verwendbare Gerätekonfigurationen mit unterschiedlichen Ein- und Ausgangs-
datenbreiten und Beschreibungen der Konfigurations-, Ein- und Ausgabe-Tag-Daten. Die vor-
definierten Gerätekonfigurationen entsprechen den Input- und Output-Assembly-Instanzen,
die im Abschnitt „Assembly Object" im Kapitel „Geräte mit EtherNet/IP™ in Betrieb nehmen"
Ò
„EtherNet/IP™-Standardklassen" beschrieben sind.
Voraussetzungen
Eine Instanz der Programmiersoftware mit der Catalog-Datei ist geöffnet.
n
Ein neues Projekt ist in einer zweiten Instanz der RS Logix angelegt.
n
Die Steuerung und der Scanner wurden dem Projekt in der zweitenInstanz der RS Logix hin-
n
zugefügt.
V01.00 | 2019/12
HINWEIS
Die Catalog-Datei liegt im L5K-Dateiformat vor und muss in das Dateiformat „ACD"
umgewandelt werden, bevor sie verwendet werden kann. Dazu wird die Datei in RS-
Logix/Studio5000 geöffnet und als Projekt (*.ACD) abgespeichert.
91
