RD 500 SFT
Verbindung der Komponenten SFT 160 kW Leistungsverdrahtung
DOK-RD500*-SFT********-IB01-DE-P
Hinweis: Spannungsführende Teile müssen durch eine Berührschutz-
abdeckung vor Zugang gesichert werden.
Hinweis: Die parallel geschalteten Kabel einer Phase müssen jeweils
die gleiche Länge aufweisen. Alle Kabel sind möglichst eng zu
führen und dürfen keine Schleifen bilden. Der minimale Biege-
radius ist zu beachten.
Hinweis: Es sind insbesondere die Komponenten-Beschreibungen in
der Projektierungsanleitung zu beachten.
Netzfilter HNF – Netzfilterdrossel HNL
Netzfilter HNF – Netzfilterdrossel HNL
Empfohlene Kabel
Empfohlener Mindestquerschnitt
Anschluss an HNF
Anschluss an HNL
Abb. 4-3:
Anschluss Netzfilter HNF – Netzfilterdrossel HNL
Beim Anschluss der Kabelschuhe an die Stromschienen des HNF sind
die Mindestspannungsabstände zu beachten.

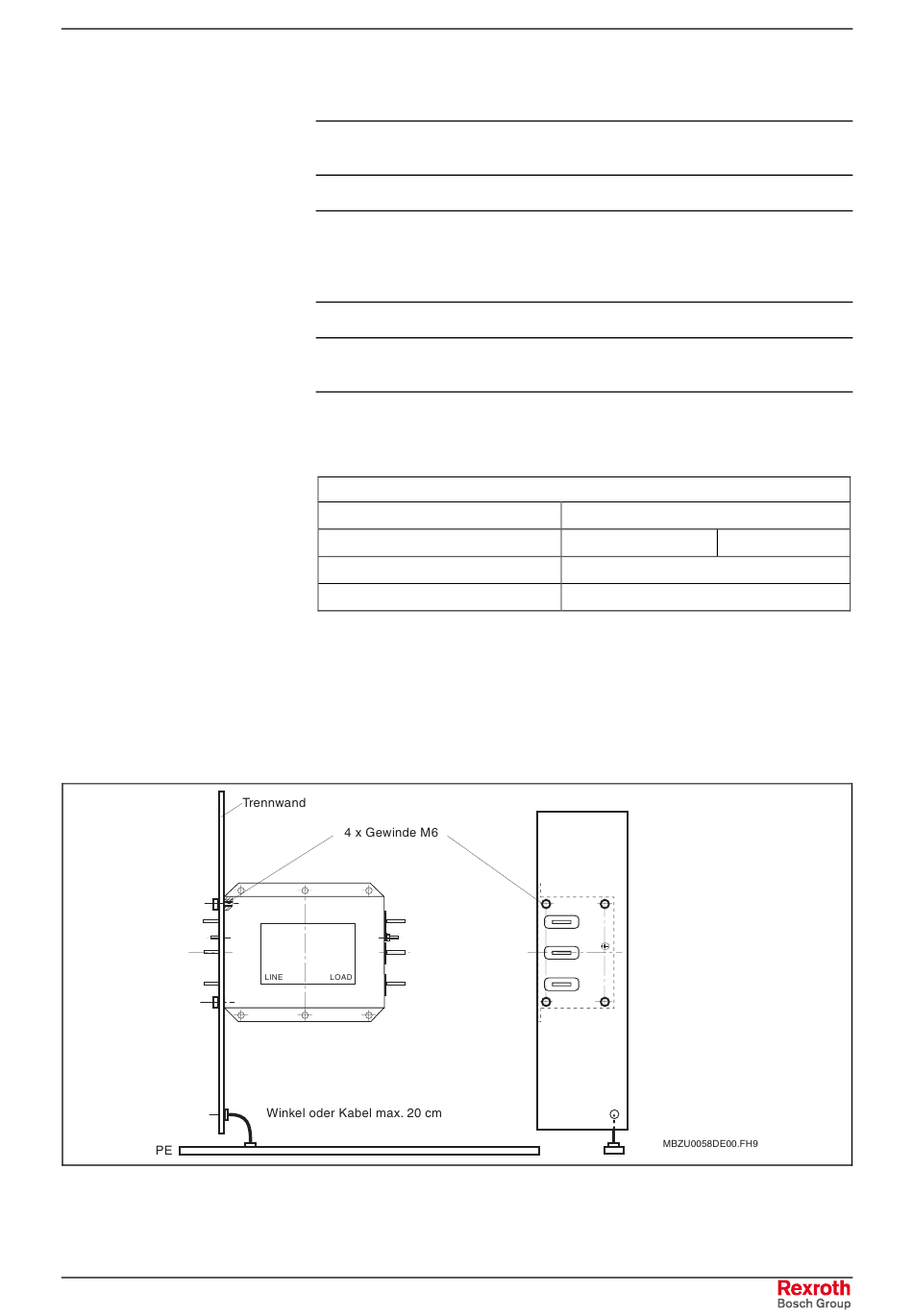

Aus EMV-Gründen ist das Filter mit der Netzseite an eine Trennwand zu
montieren. Dazu sind die vorgesehenen 4 Gewindebohrungen M6 x 6 zu
verwenden. Die Trennwand stellt gleichzeitig die niederinduktive Erdan-
bindung des Filters sicher.
Abb.: 4-4
Montage der Trennwand
Anordnung und Verdrahtung SFT 160 kW
PVC-isolierte Einzeladern (mind. 90 °C)
2 x 95 mm²
Bohrung für Schraube M10
2 x Gewinde M10 Anzugsmoment 35 Nm
4-3
AWG 4/0 (194°F)
