REFUspeed RS51
5.6

Steuerklemmen

Klemmenlageplan SR17000

Busabschluss
Aus
Ein

Beschreibung der Steuerklemmen

Klemme Bezeichnung
X11 Service Schnittstelle
3 R x D
2 T x D
5 Masse
X12 RS485 Schnittstelle
1 R x D+ / T x D+
2 R x D- / T x D-
DOK-RD500*-RS51*******-IB02-DE-P
ALARM
READY
ON
Steuerleitungen
Signalleitungen

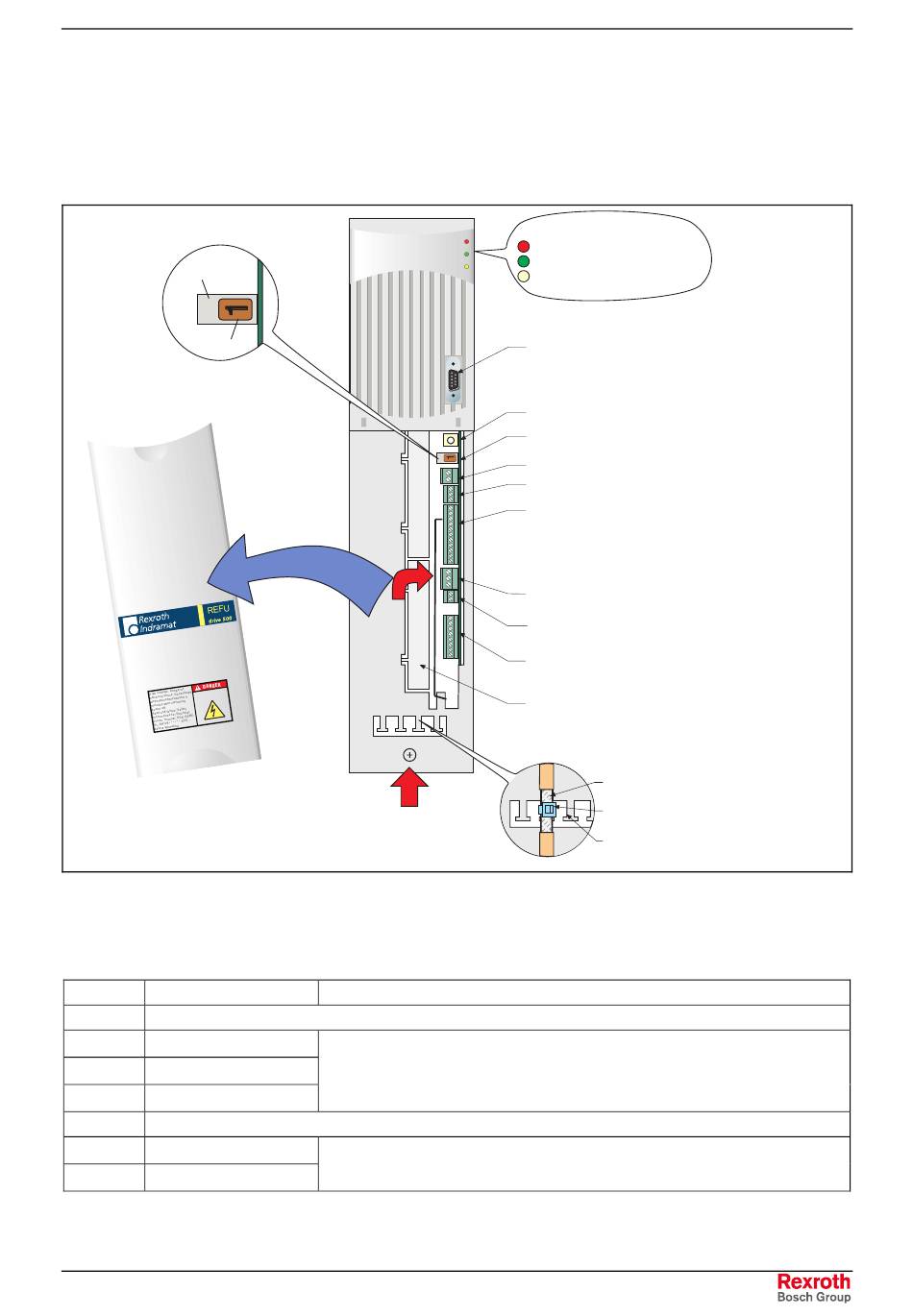

Abb. 5-8: Steuerklemmen auf der Steuer- und Regelplatine SR17000
Bemerkung
RS232 Service-Schnittstelle;
Zum Einstecken des Bedienfeldes
Zum Anschluss eines PCs mit der Bedienoberfläche REFU win
RS485 Schnittstelle; Kommunikation mit USS-Protokoll
Elektrische Installation
LEDs
Rot = Störung
Grün = Einschaltbereit
Gelb = Betrieb
X11 RS232, Bedienfeld,
REFUwin, Service Schnittstelle
S9 Taste Störquittierung
Busabschluss RS485
X12 RS485
X13 SS6
X14 Digitaleingänge
Digitalausgänge
Analogeingang
Referenzspanung / Analogausgang
X16 Relaisausgang
X15 Motortemperaturfühler
X17 Digitaleingänge
zum Einbau weiterer Optionskarten
Blechabdeckung entfernen
Schirm
Kabelbinder
Blechlaschen zum
Schirmanschluss
