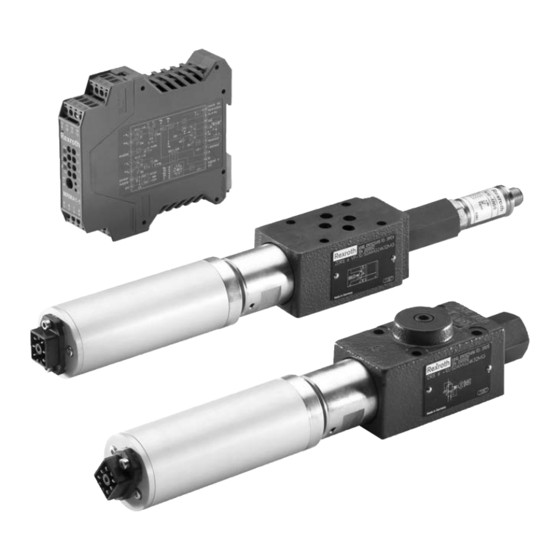

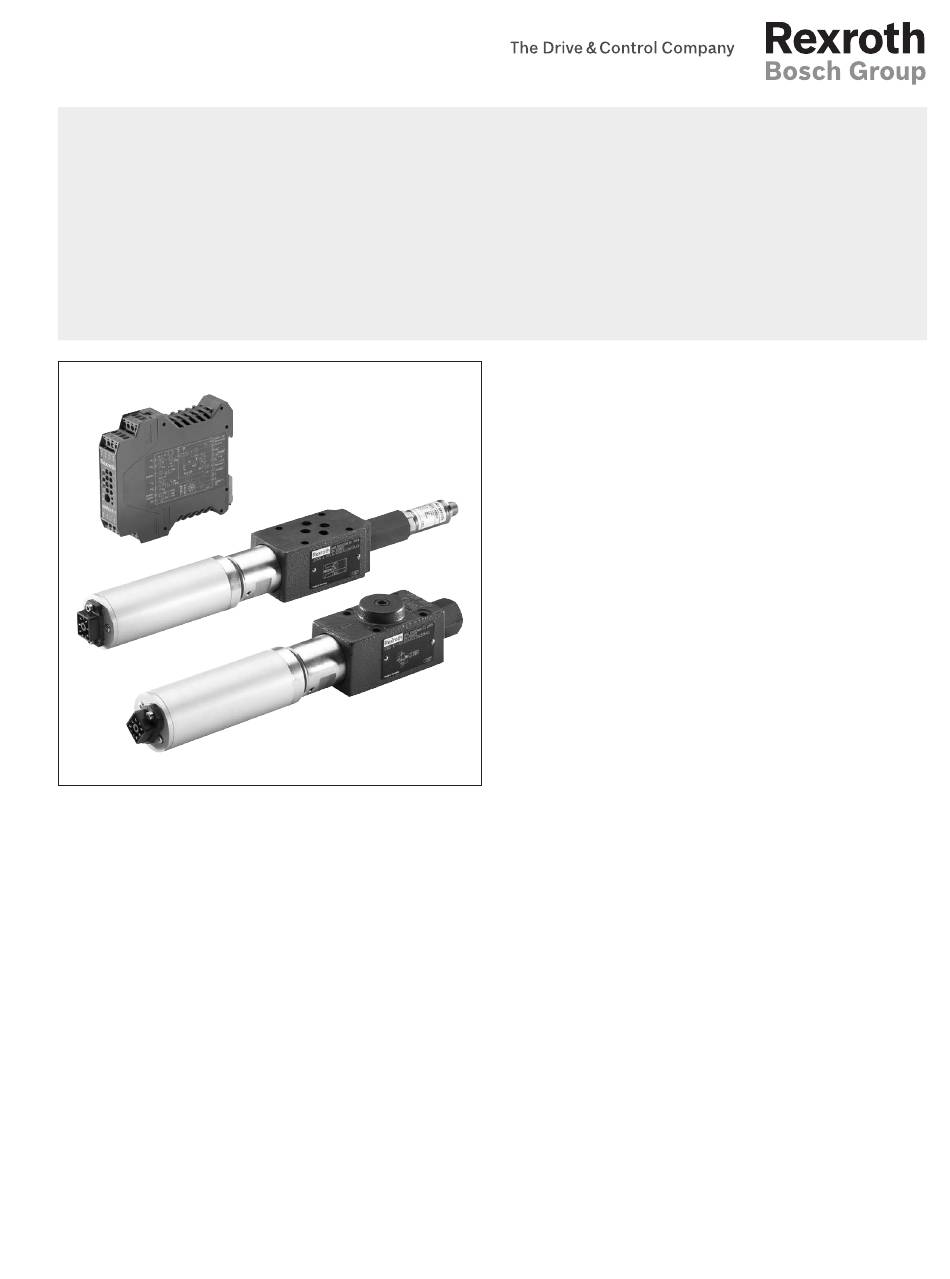

Proportional-Druckreduzierventil,
vorgesteuert,
mit Gleichstrommotor-Betätigung
Typ DRS und ZDRS
H7121
Merkmale
▶ Druckreduzierung in den Anschlüssen A oder P① mit
Druckabsicherung
▶ Für Plattenaufbau
▶ Lage der Anschlüsse nach ISO 4401-03-02-0-05
▶ Als Zwischenplattenventil
▶ Gleichstrommotor selbsthemmend → bei Ausfall der
Versorgungsspannung oder Fehlermeldung der Ansteu-
erelektronik bleibt die Druckeinstellung erhalten
▶ Positionsrückführung
▶ Integrierte Drucküberwachung, wahlweise
▶ Nenngröße 6
▶ Geräteserie 1X
▶ Maximaler Betriebsdruck 210 bar
▶ Maximaler Volumenstrom 30 l/min
Inhalt
Merkmale
Bestellangaben
Symbole
Funktion, Schnitt
Technische Daten
Kennlinien
Abmessungen
Elektrischer Anschluss
Weitere Informationen
RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG
RD 29173
Ausgabe: 2015-10
Ersetzt: 2014-10
1
2
3
4, 5
6, 7
8 ... 11
12 ... 14
14, 15
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth DRS
Inhaltszusammenfassung für Bosch Rexroth DRS
- Seite 1 ▶ Gleichstrommotor selbsthemmend → bei Ausfall der Kennlinien 8 … 11 Versorgungsspannung oder Fehlermeldung der Ansteu- Abmessungen 12 … 14 erelektronik bleibt die Druckeinstellung erhalten Elektrischer Anschluss 14, 15 ▶ Positionsrückführung Weitere Informationen ▶ Integrierte Drucküberwachung, wahlweise RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
- Seite 2 FKM-Dichtungen Dichtungstauglichkeit der verwendeten Druckflüssigkeit beachten! (Andere Dichtungen auf Anfrage) Mit Wegrückführung Weitere Angaben im Klartext Leitungsdosen, separate Bestellung, siehe Seite 14. Hinweis: Vorzugstypen und Standardgeräte sind in der EPS (Standard Preisliste) ausgewiesen. Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10...
- Seite 3 Proportional-Druckreduzierventil | DRS; ZDRS 3/16 Symbole (① = geräteseitig, ② = plattenseitig) Typ DRS Typ ZDRS Ausführung „A“(ohne Druckmessumformer) Ausführung „A“(ohne Druckmessumformer) Ausführung „S“ (mit Druckmessumformer) Ausführung „S“ (mit Druckmessumformer) RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
-
Seite 4: Funktion, Schnitt: Typ Drs
Solldruck bewirkt das Verschieben des Haupt- kolbens (4) nach links in Regelstellung. Der Druck im Anschluss A ist mit dem eingestellten Druck an Vorsteu- erventil (1) annähernd gleich. Typ DRS 6 -1X/... Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10... -
Seite 5: Funktion, Schnitt: Typ Zdrs
Solldruck bewirkt das Verschieben des Haupt- kolbens (4) nach links in Regelstellung. Der Druck im Anschluss A ist mit dem eingestellten Druck an Vorsteu- erventil (1) annähernd gleich. A (P) Typ ZDRS 6 VP-1X/... RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG... -
Seite 6: Technische Daten
Zur Auswahl der Filter siehe www.boschrexroth.com/filter. Durch Abgleich des Nullpunktes und der Spanne in der Elektronik Typ VT-MRMA1-1-1X/V0/0 kann die Exemplarstreuung der kom- pletten Einheit (Ventil + Elektronik) reduziert werden. gemessen mit stehender Druckflüssigkeitssäule von < 5 Liter Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10... - Seite 7 Bereich und nicht der hydraulische abgesichert wird. Das bedeutet, fällt der hydraulische Druck in P auf 0 bar ab, beträgt dann zwangs- läufig der Verbraucherdruck (A) oder Sekundärdruck (P①) auch 0 bar. RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
- Seite 8 2 50 bar Die angezeigte Druckdifferenz entspricht dem minimal 3 A① →A② vorhandenem Druck im Anschluss P (P②) abzüglich 4 B① →B② dem maximal zu regelnden Druck im Anschluss A (P①). 5 T① →T② Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10...
- Seite 9 = 40 ±5 °C ) Öl Druck im Anschluss P① oder A in Abhängigkeit vom Sollwert Druckstufe 50 bar Druckstufe 100 bar Sollwert in % → Sollwert in % → Druckstufe 210 bar Sollwert in % → RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
- Seite 10 ← Volumenstrom in l/min → Typ DRS A → T P → A Typ DRS A → T P → A Typ ZDRS P① → T② P② → P① Typ ZDRS P① → T② P② → P① Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10...
- Seite 11 P② → P① Typ ZDRS P① → T② P② → P① Druckstufe 210 bar ← Volumenstrom in l/min → Typ DRS A → T P → A Typ ZDRS P① → T② P② → P① RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
-
Seite 12: Abmessungen: Typ Drs (Maßangaben In Mm)
8 Lage der Anschlüsse nach ISO 4401-03-02-0-05 (abweichend von der Norm, Fixierstift nicht vorhanden) 9 Blindbohrung (Anschluss B) Ventilbefestigungsschrauben und Anschlussplatten siehe 10 Druckmessumformer bei Ausführung „S“ Seite 14 11 Platzbedarf zum Entfernen der Leitungsdose Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10... -
Seite 13: Abmessungen: Typ Zdrs (Maßangaben In Mm)
8 Lage der Anschlüsse nach ISO 4401-03-02-0-05 (abweichend von der Norm, Fixierstift nicht vorhanden) 9 Blindbohrung (Anschluss B) Ventilbefestigungsschrauben und Anschlussplatten siehe 10 Druckmessumformer bei Ausführung „S“ Seite 14 11 Platzbedarf zum Entfernen der Leitungsdose RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG... -
Seite 14: Abmessungen
Elektrischer Anschluss (Maßangaben in mm) Leitungsdose (separate Bestellung) 16,5 Material-Nr. R900021448 18,5 (Ausführung Kunststoff) 15,5 1 Wegrückführung + 2 Wegrückführung Ausgang 3 Wegrückführung – 4 Motor + 5 Motor – PE = GND Bosch Rexroth AG, RD 29173, Ausgabe: 2015-10... - Seite 15 04 POL (ohne Kabel), R900773042 nicht aufgelegt Schutzart IP 68 Manteldurchmesser Ø5,0 mm Mantelfarbe schwarz Biegeradius bei dynamischer Anwendung min. 50 mm M12 x 1 04 POL (ohne Kabel), R900779509 Schutzart IP 68 ¯15 M12 x 1 RD 29173, Ausgabe: 2015-10, Bosch Rexroth AG...
-
Seite 16: Weitere Informationen
Datenblatt 07300 ▶ Auswahl der Filter www.boschrexroth.com/filter Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel- Hydraulics dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Zum Eisengießer 1 Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage 97816 Lohr am Main, Germany über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten...
