10-2
Bedienen und Beobachten

Betrieb mit dem Bedienfeld

Parametrieren mit dem Bedienfeld

Die Start-/ Stop-Taste und die Plus-/ Minus-Taste (für die Funktion Mo-
torpotentiometer) sind im Auslieferungszustand (Standardwerte der Ba-
sis-Parametrierung sind gesetzt) aktiv.
Taste Funktion
Starten des Antriebes
Start
Stoppen des Antriebes
Stop
Motorpotentiometer-
Sollwert erhöhen
Motorpotentiometer-
Sollwert vermindern
Umschaltung zwischen
+
NORMAL- und TEST-
Modus

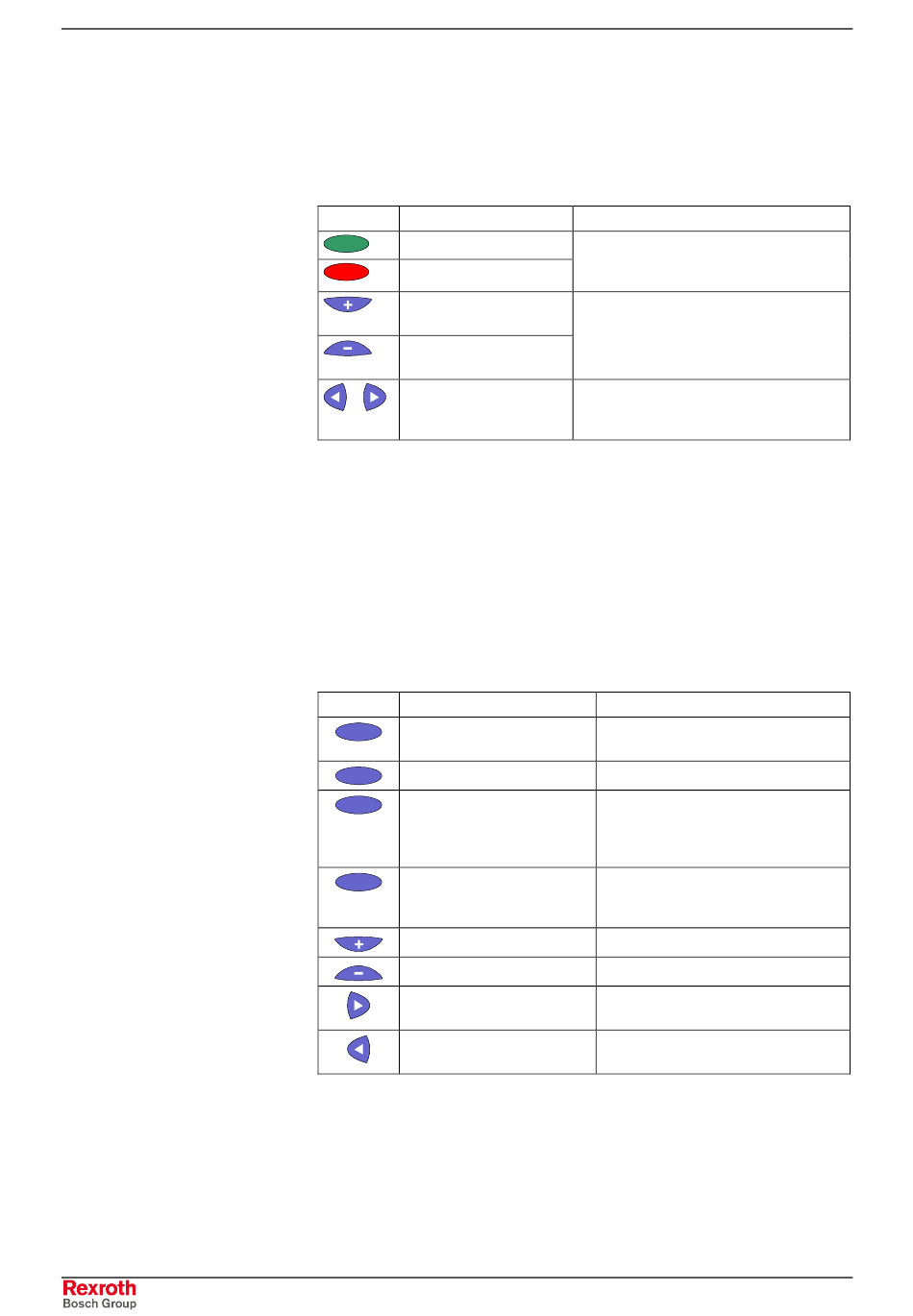

Abb. 10-3: Funktionen des Bedienfeldes im "Betrieb"

Normal - und Testbetrieb (lokal / fern)

Die beiden Betriebsmodi sind zum Einrichten oder für Servicezwecke
eines Antriebes (Test-Modus) und für den Normalbetrieb (Normal-Modus)
gedacht. Die Ein / Aus Befehle und die Sollwertvorgabe können für jeden
Modus getrennt eingestellt werden. So kann z.B. der Normal-Modus für
Klemmenbetrieb (P0870 = Klemmen statisch) eingerichtet werden und
der Test-Modus zum Bedienen mit dem Bedienfeld (P0871 = BF statisch).
Taste Menüebene
Rücksprung auf vorherigen
Esc
Menüpunkt
Wechsel in den Monitor
Mon
Wechsel in die Parametrie-
Prog
rung
Übernahme des angewähl-
Enter
ten
Menüpunkts
Zum vorherigen Menüpunkt
Zum nächsten Menüpunkt
Sprung an das Ende der
Liste
Sprung an den Anfang der
Liste
Abb. 10-4: Tastenfunktionen des Bedienfeldes beim Parametrieren
Bedingungen
Der Ein / Aus Befehl muss auf "Klemme
statisch + Bedienfeld" oder "bedienfeld
dynamisch" eingestellt sein.
Der Sollwert muss auf "Motorpotentio-
meter" und die Ein/Aus Logik auf
"Klemme statisch + Bedienfeld" oder
"Bedienfeld dynamisch" eingestellt sein.
Passwortebene 2 muss angewählt und
der Wechselrichter gesperrt sein.
Parametrierebene
Verwerfen des geänderten Wertes
Wert wird vorläufig übernommen.
Erst nach Betätigen der „Enter"-
Taste werden alle Werte übernom-
men.
Übernahme des geänderten Wertes
Vergrößerung des Wertes
Verkleinerung des Wertes
Cursorposition nach rechts
Cursorposition nach links
