Anordnung und Verdrahtung SFT 250 kW / 350 kW
Kabel - Anschluss HNP – HNL SFT 250 kW / 350 KW
Empfohlener Mindestquerschnitt
Max. Kabellänge
Anschließbarer Leitungsquerschnitt
Anschluss
Abb. 5-12: Kabel - Anschluss HNL – HNP SFT 250 kW / 350 kW
Netzwechselrichterdrossel HNL – Netzanschaltmodul
NAM
Die Verbindung ist in dem angegebenen Montagebeispiel mit Strom-
schienen geführt. Die drei vorgesehenen Stromschienen von der Netz-
wechselrichterdrossel HNL zum Netzanschaltmodul NAM können direkt
an die Kupferflächen der Drossel geführt werden.
Bestellnummer RZU-E07-SFT-250-350kW (Stromschienensatz)
Schienen - Anschluss HNL – NAM SFT 250 kW / 350 kW
Stromschiene NAM Drossel
Stromschienen L1, L2, L3
Abb. 5-13: Schienen - Anschluss HNL – NAM SFT 250 kW / 350 kW

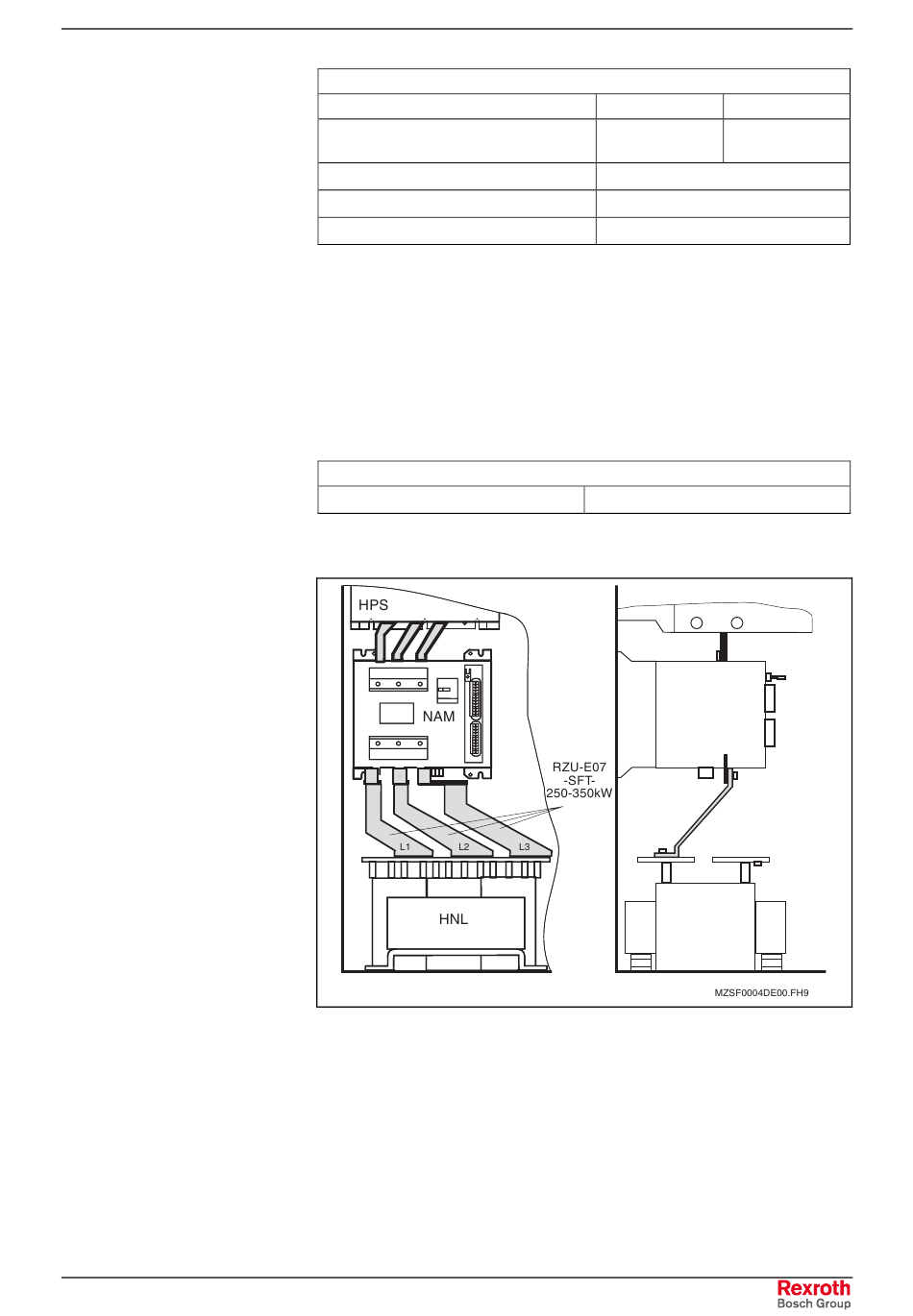

Abb. 5-14: Anordnung bei Verwendung der vorgesehenen Stromschienen
SFT 250 KW SFT 350 KW
mm² 2 x 120 / 2 x 240 /
250MCM 500MCM
m 2
Stromschienenanschluss
Je 2 x Bolzen M10
HNL zu NAM
