RD 500 SFT
Empfohlenes Kabel:
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Netzteilmodul NTM – Reglerbox RZR
24 V - Versorgung für Reglerbox
Hinweis: Diese Verbindungen sind am netz- und am motorseitigen
Wechselrichter vorzunehmen.
Kabelart
Spannungsfestigkeit
Temperaturfestigkeit
Querschnitt
Abb. 6-30: Empfohlenes Kabel 24 V – Versorgung für Reglerbox
Filterkondensatoreinheit HNP – Netzfilterdrossel HNL
Netzwechselrichterdrossel HNL – Reglerbox RZR
Die Komponenten HNP und HNL sind mit Thermoschaltern zur Übertem-
peraturerkennung ausgestattet.
Die Thermoschalter sind in Reihe zu verdrahten und mit den Klemmen
X15.1, X15.2 der Steuer- und Regelung zu verbinden.

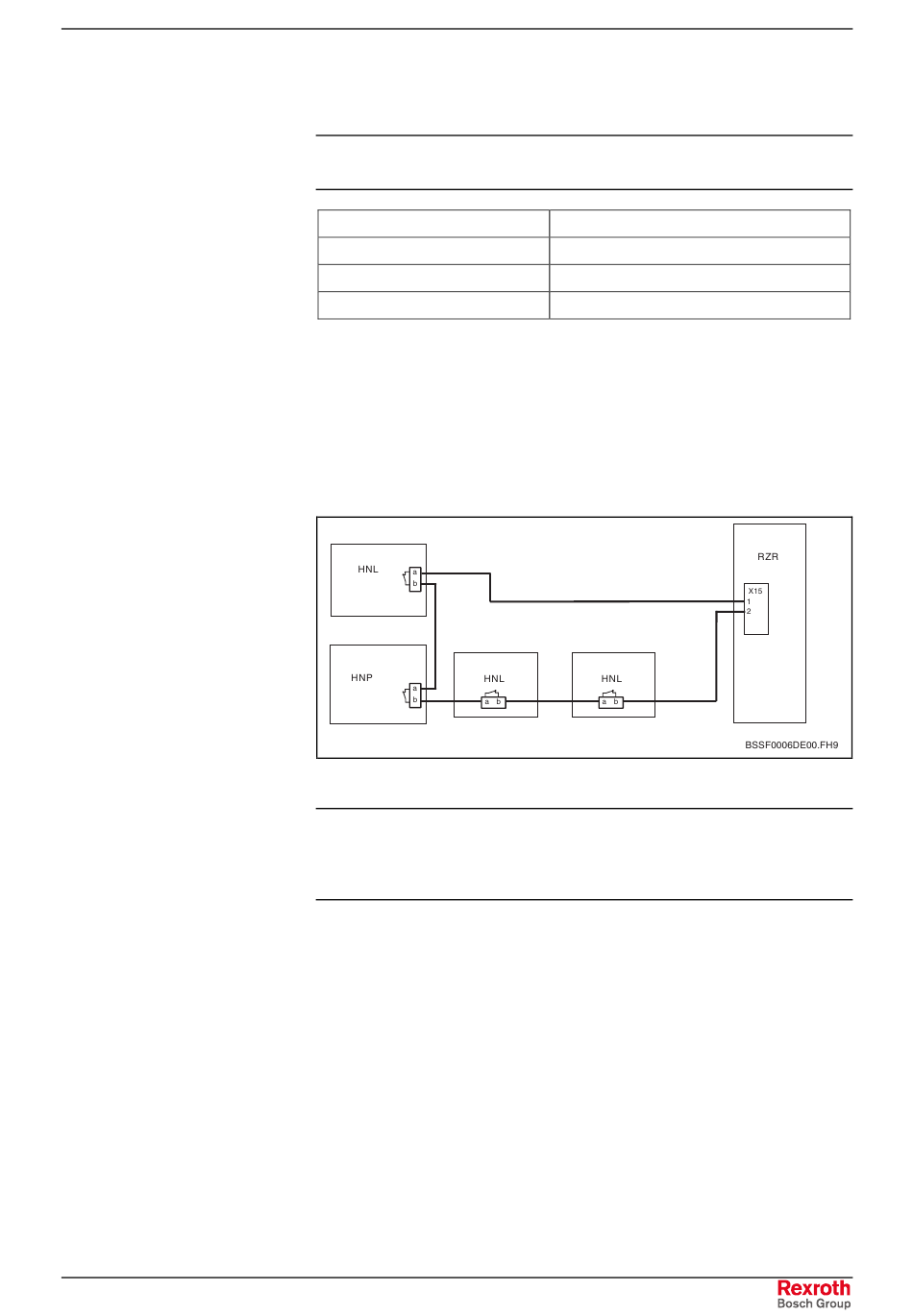

Abb. 6-31: Prinzipschaltbild Verdrahtung Thermoschalter
Hinweis: Eine auftretende Übertemperatur führt zur Störabschaltung
des Netzwechselrichters. Die Netzwechselrichter – Paramet-
rierung muss gemäß Abb. 12-38 ausgeführt sein (Ausliefer-
zustand).
Der Mindestquerschnitt für die Kabel beträgt 1,5 mm² (AWG 16).
Weitere Verdrahtungen
Anschluss der externen Versorgungsspannungen der Komponenten
NAM, HNP und NTM sind in der Projektierungsanleitung DOK-RD500*-
SFT*******-PR-0x-DE-P zu finden.
Cu - Litze
300 V
75 °C
2,5 mm² (AWG 14)
6-19
