6-10
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Kabel - Anschluss HNP – HNL SFT 450 kW / 650 kW
Empfohlener Mindestquerschnitt
Max. Kabellänge
Anschließbarer Leitungsquerschnitt
Anschluss HNP
Anschluss HNL
Abb. 6-12: Kabel - Anschluss HNL – HNP SFT 450 kW / 650 kW
Netzwechselrichterdrossel HNL – Netzanschaltmodul
NAM
Die Verbindung ist in dem angegebenen Montagebeispiel mit Strom-
schienen geführt. Die jeweils drei vorgesehenen Stromschienen von der
Netzwechselrichterdrossel HNL zum Netzanschaltmodul NAM können
direkt an die Kupferflächen der Drossel geführt werden.
Bestellnummer RZU-E08-SFT-450-650kW (Stromschienensatz)
Schienen - Anschluss HNL – NAM SFT 450 kW / 650 kW
Stromschiene NAM Drossel
Stromschienen L1, L2, L3
Abb. 6-13: Schienen - Anschluss HNL – NAM SFT 450 kW / 650 kW

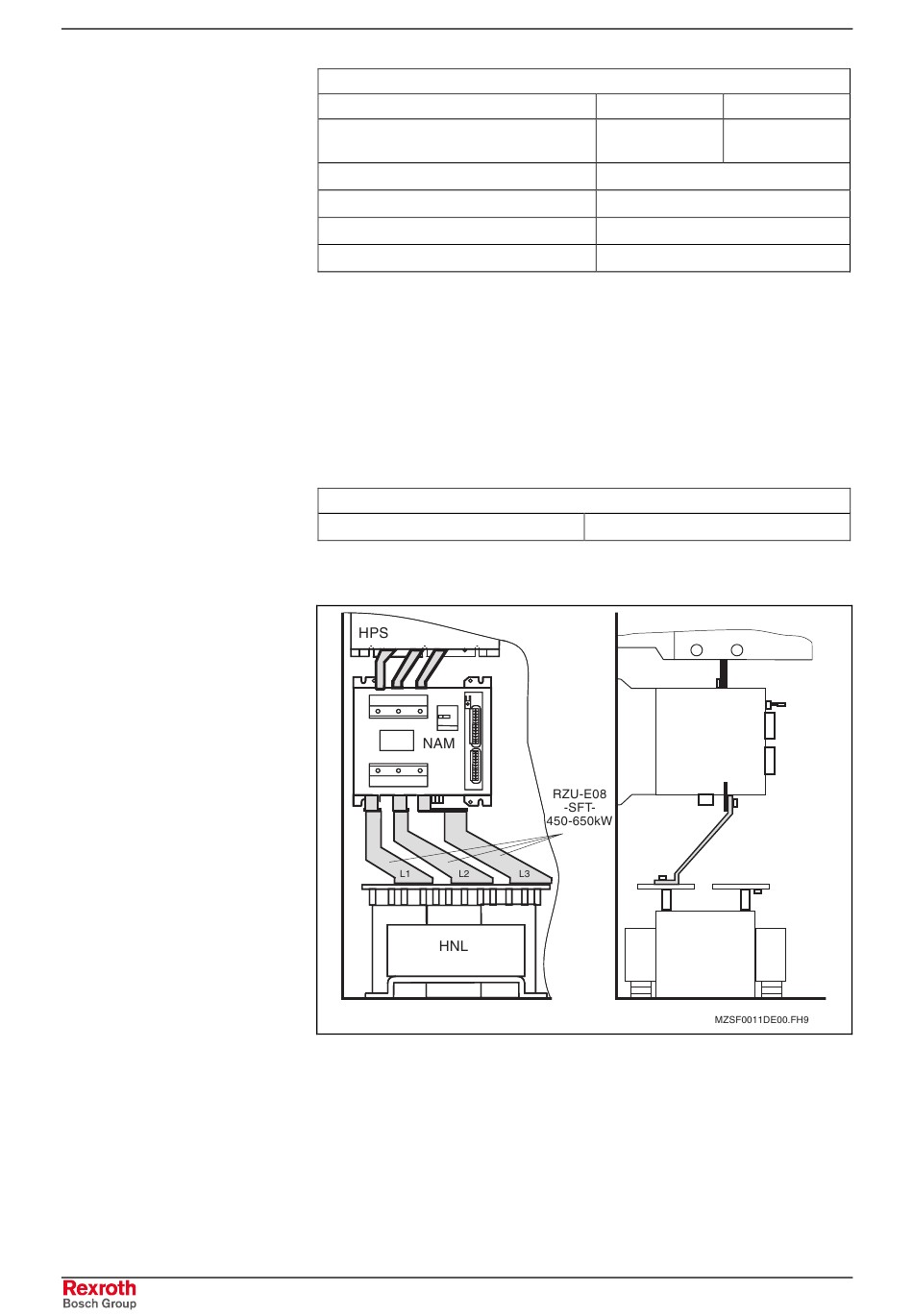

Abb. 6-14: Anordnung bei Verwendung der vorgesehenen Stromschienen
SFT 450 kW
mm² 2 x 2 x 120 /
2 x 2 x 250MCM
2 m zur entfernten Drossel
Stromschienenanschluss
Je 4 x Bolzen M10
Je 2 x Gewindebohrung M10
HNL zu NAM
DOK-RD500*-SFT********-IB01-DE-P
RD 500 SFT
SFT 650 kW
2 x 2 x 240 /
2 x 2 x 500MCM
