12-10
Parametrierung und Inbetriebnahme

Sinus / Cosinus-Geber 1V

und Feldplattengeber
SS
Für den Betrieb mit Asynchronmotoren.

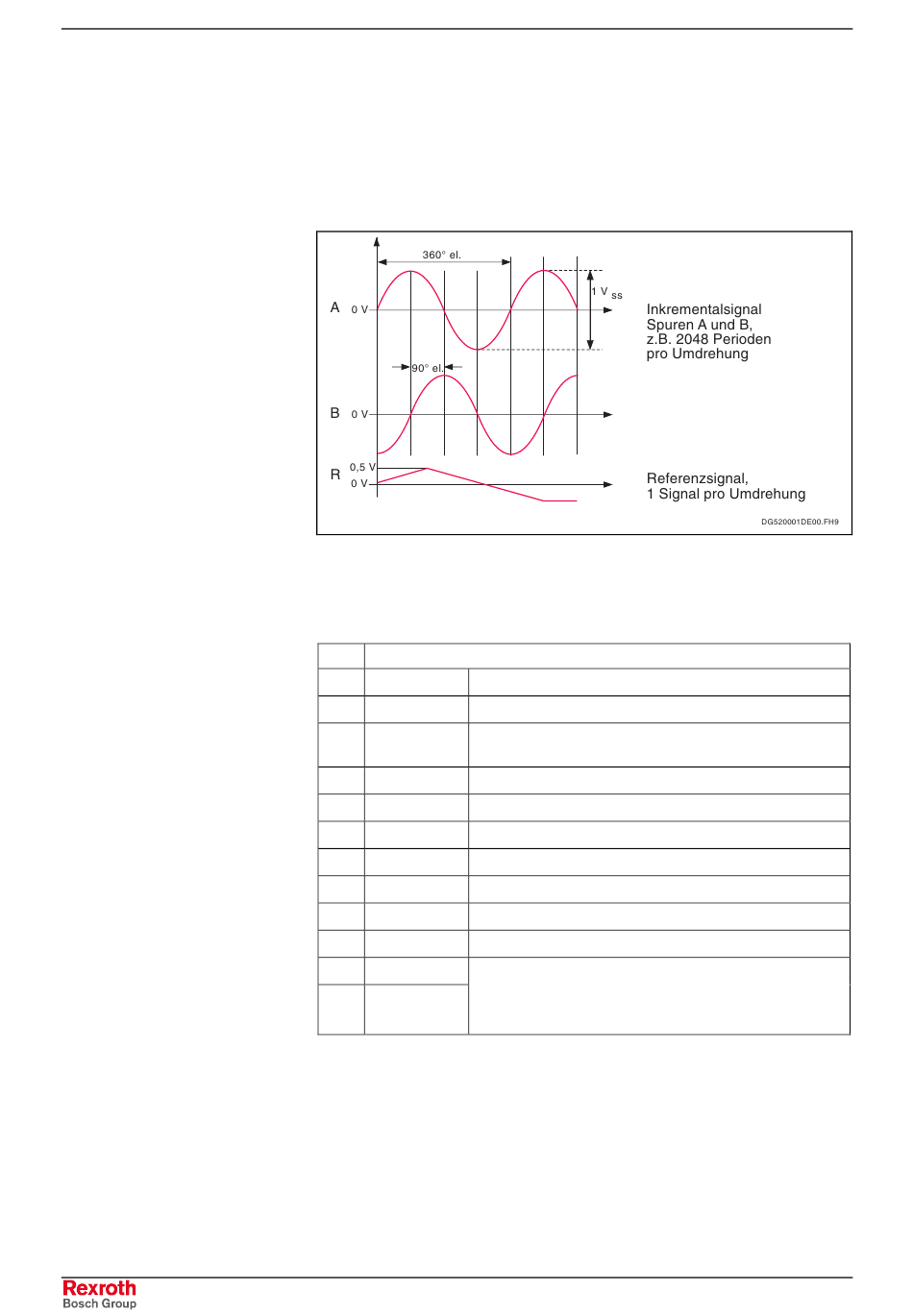

Signaldarstellung bei Rechtslauf mit Blick auf die A-
Seite der Motorwelle
Abb.:12-15 Signaldarstellung bei Rechtslauf mit Blick auf die A-Seite der Mo-
torwelle
Sinus / Cosinus-Geberanschluss
X18 Drehzahlgeber und Temperaturfühler
7 M sense Fühlerleitung 0 V
8 M 0 V (Masse)
9 P 5 V +5 V Versorgungs-Spannung (Jumper S5 siehe Abb.:
12-7)
12 A- Inkrementalsignal A (sinus)
13 A+
14 B+ Inkrementalsignal B (cosinus)
15 B-
16 R+ Referenzsignal R
17 R-
18 P sense Fühlerleitung +5 V
25 Motor Temp.+ Anschluss eines Motortemperaturfühlers (PTC oder
KTY84)
26 Motor Temp. -
Bei Anschluss eines KTY84 muss auf die Polarität ge-
achtet werden!
Abb.: 12-16: Anschlüsse Sinus / Cosinus- und Feldplattengeber
RD 500 SFT
DOK-RD500*-SFT********-IB01-DE-P
