6-6
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Netzfilter HNF – Netzfilterdrossel HNL
Netzfilter HNF – Netzfilterdrossel HNL SFT 450 kW
Cu – Stromschienen
Empfohlene Kabel
Empfohlener Mindestquerschnitt
Anschluss an HNF
Anschluss an HNL
Netzfilter HNF – Netzfilterdrossel HNL SFT 650 kW
Cu – Stromschienen
Empfohlene Kabel
Empfohlener Mindestquerschnitt
Anschluss an HNF
Anschluss an HNL
Abb. 6-5: Anschluss Netzfilter HNF – Netzfilterdrossel HNL
Beim Anschluss der Kabelschuhe an die Stromschienen des HNF sind
die Mindestspannungsabstände zum Gehäuse zu beachten.
Aus EMV-Gründen ist das Filter mit der Netzseite an eine Trennwand zu
montieren. Dazu sind die vorgesehenen 4 Gewindebohrungen M6 x 6 zu
verwenden. Die Trennwand stellt gleichzeitig die niederinduktive Erdan-
bindung des Filters sicher.

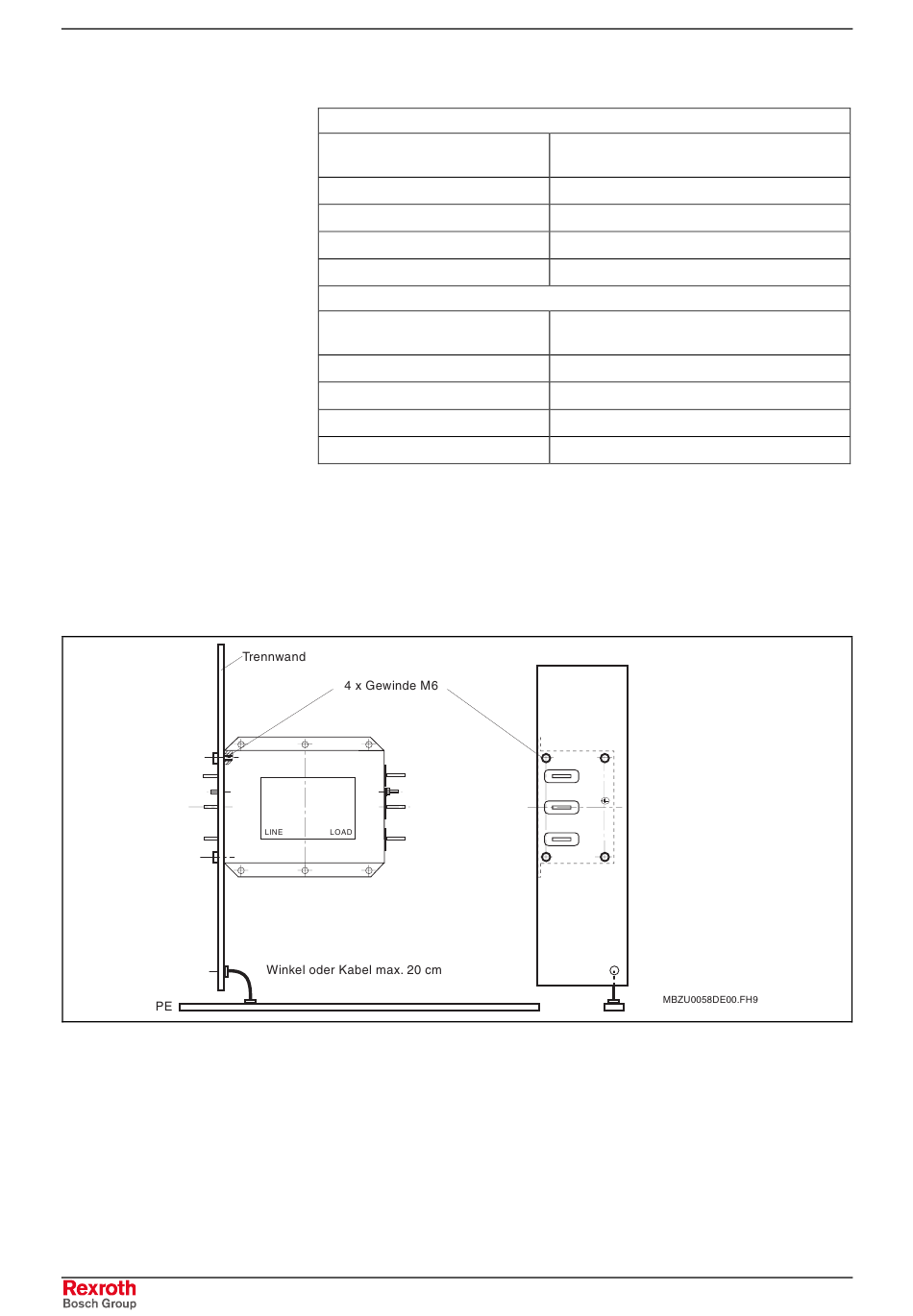

Abb. 6-6: Montage der Trennwand
Empfohlener Mindestquerschnitt
40 x 10 mm²
PVC-isolierte Einzeladern (mind. 90 °C)
4 x 120 mm² / 250MCM (194 °F)
Bohrung für Schraube M12
2 x Gewinde M12 Anzugsmoment 50 Nm
Empfohlener Mindestquerschnitt
60 x 10 mm²
PVC-isolierte Einzeladern (mind. 90 °C)
4 x 240 mm² / 500MCM (194 °F)
Bohrung für Schraube M12
2 x Gewinde M12 Anzugsmoment 50 Nm
