RD 500 SFT
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Filterkondensatoreinheit HNP -
Netzwechselrichterdrossel HNL
Diese Verbindung ist in dem angegebenen Montagebeispiel mit Strom-
schienen geführt. Die drei vorgesehenen Stromschienen von der Netz-
wechselrichterdrossel HNL zur Filterkondensatoreinheit werden an den
dafür vorgesehenen Bolzen befestigt.
Schienen - Anschluss HNP – HNL SFT 450 kW / 650 KW
Empfohlener Mindestquerschnitt
Schienenlänge
Anschluss an HNP
Anschluss an HNL

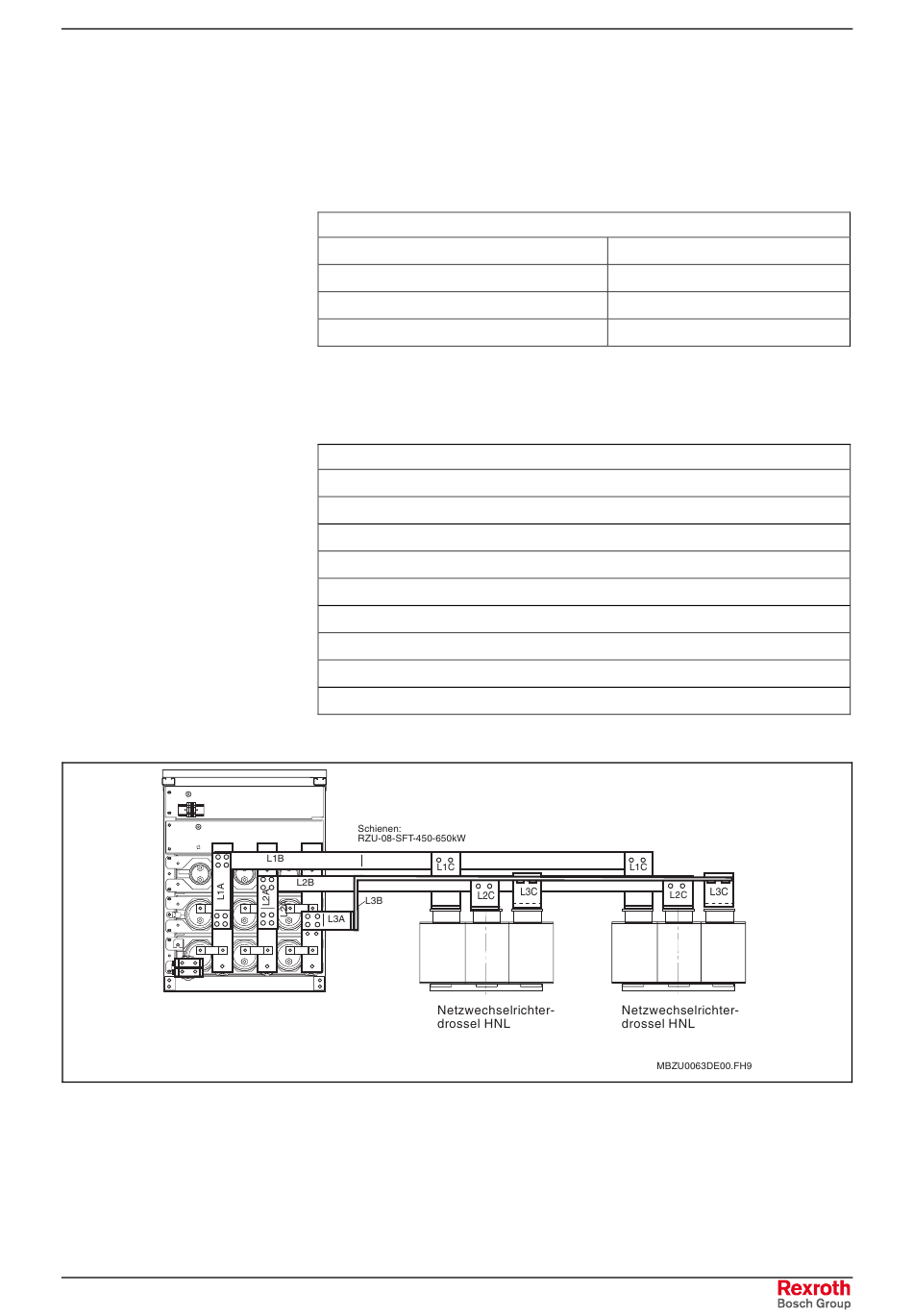

Abb. 6-9: Schienen - Anschluss HNL – HNP SFT 450 kW / 650 kW
Folgende Stromschienen sind vorgesehen:
Bestellnummer RZU-E08-SFT-450-650kW (Stromschienensatz)
Stromschienen
1 x HNP650-HNL L1 A
1 x HNP650-HNL L1 B
2 x HNP650-HNL L1 C
1 x HNP650-HNL L2 A
1 x HNP650-HNL L2 B
2 x HNP650-HNL L2 C
1 x HNP650-HNL L3 A
1 x HNP650-HNL L3 B
2 x HNP650-HNL L3 C
Abb. 6-10: Stromschienen
Abb. 6-11: Anordnung bei Verwendung der vorgesehenen Stromschienen
60 x 10 mm²
740 mm
4 x Gewindebolzen M10
Je 2 x Gewindebohrung für M10
6-9
