RD 500 SFTAnschluss mehrerer Motorwechselrichter an einen Netzstromrichter (1 : x-Konfigurationen)
DOK-RD500*-SFT********-IB01-DE-P
• Bei einer Überschreitung der DC-Gesamtleiterlänge von 15 m sind
Kabel wie nachfolgend beschrieben als Sternvierer (ungeschirmt) aus-
zuführen:
Sternvierer-Kabel für DC-Verdrahtung
Sternvierer: 4-adriges Kabel, ungeschirmt

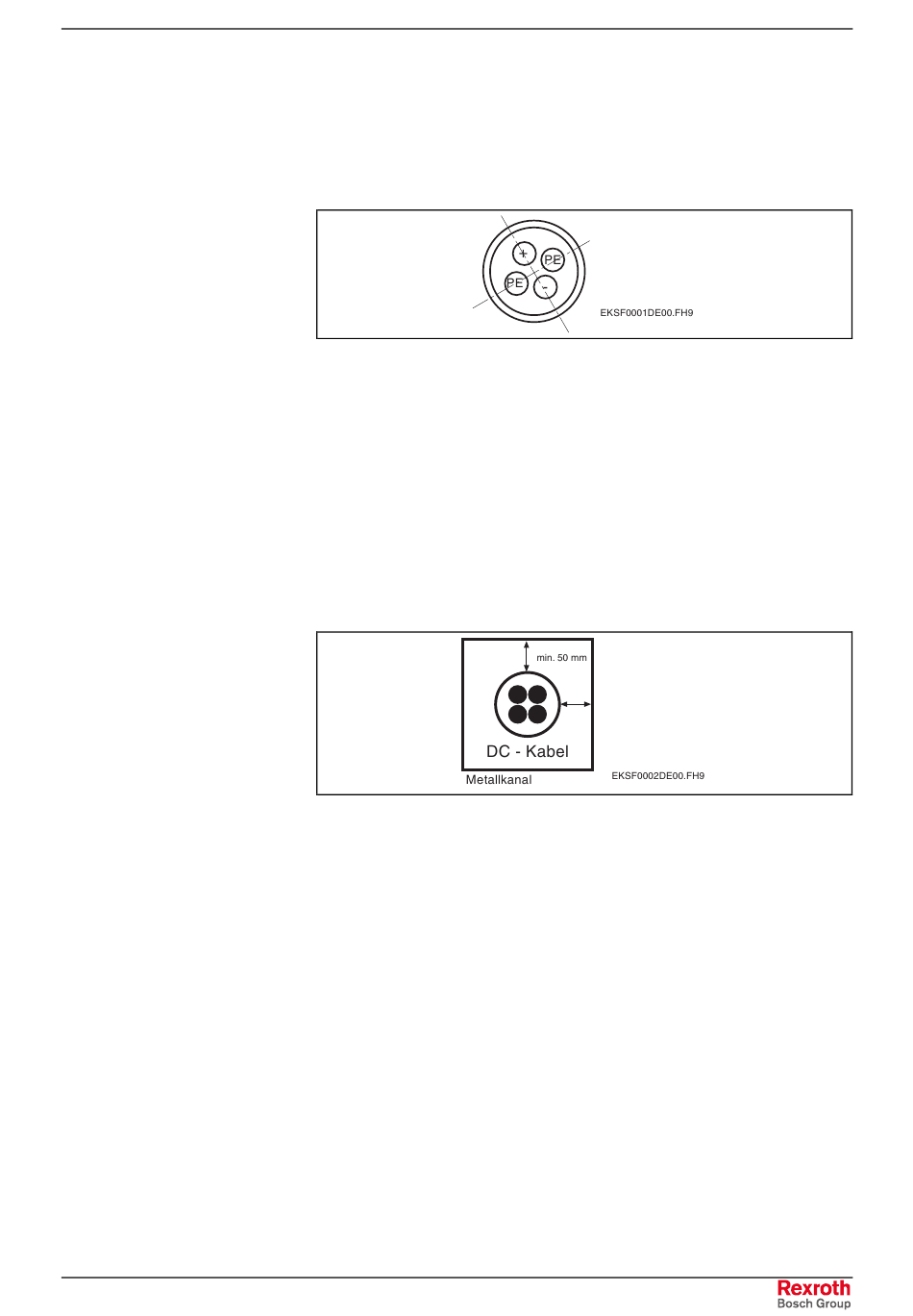

Abb. 9-19: 4-adriges Kabel, ungeschirmt
Für das positive und negative Zwischenkreispotenzial sind zwei gegenü-
berliegende Adern zu verwenden. Die beiden übrigen Leiter sind als
Schutzleiter auf kürzestem Weg ohne Schleifenbildung auf die PE-
Schiene des Schaltschrankes aufzulegen.
• Bei sternförmiger Verdrahtung zu den Motorwechselrichtern gilt: Die
PE-Leiter sämtlicher DC-Versorgungen der Motorwechselrichter müs-
sen im Schrank des Netzwechselrichters auf die PE-Schiene gelegt
werden.
• In EMV-kritischen Bereichen außerhalb von Schaltschränken müssen
die Kabel in einem metallischen, mehrfach geerdeten Kabelkanal mit
einem Mindestabstand von 50 mm von Kanalwand zum Kabel verlegt
werden.
Abb. 9-20: Kabelkanal
DC-Sicherungen
Die hier beschriebenen Schutzeinrichtungen übernehmen die Aufgabe
des Schutzes der Leitung gegen Kurzschluss. Ein Überlastschutz ist nicht
erforderlich. Für weitergehende Informationen wird auf die DIN VDE 0100
Teil 430 verwiesen.
Absicherung der Zwischenkreisverteilung am
Netzstromrichter
Auf eine Absicherung gegen Kurzschluss kann verzichtet werden, wenn
• die Zwischenkreisverdrahtung sich nicht in der Nähe brennbarer Bau-
stoffe befindet
• die Gefahr eines Kurzschlusses auf ein Mindestmaß beschränkt ist
(verstärkter Leitungsschutz)
Wird die Zwischenkreisleitung nach Außen geführt, und können die o. g.
Bedingungen nicht eingehalten werden, so ist im Feld der DC-
Ausspeisung eine doppelpolige Absicherung mit den in der Projektie-
rungsanleitung empfohlenen Sicherungswerten erforderlich.
9-9
