RD 500 SFT
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Soll die Verbindung mittels Kabeln hergestellt werden, so müssen Kabel-
schuhe verwendet werden.
Kabel - Anschluss HNL – NAM SFT 450 kW / 650 kW
Empfohlener Mindestquerschnitt
Max. Kabellänge
Anschluss an HNL
Anschluss an NAM
1): bei Verwendung von Cu-Einzeladern
Abb. 6-15: Kabel - Anschluss HNL – HNP SFT 450 kW / 650 kW
Netzanschaltmodul NAM – Leistungsteil HPS
Die Verbindung ist in dem angegebenen Montagebeispiel mit Strom-
schienen geführt.
Bestellnummer RZU-E08-SFT-450-650kW (Stromschienensatz)
Schienen - Anschluss NAM – HPS SFT 450 kW / 650 kW
Stromschiene SFT PST - NAM
Stromschienen L1, L2, L3
Abb. 6-16: Schienen - Anschluss NAM – HPS SFT 450 kW / 650 kW

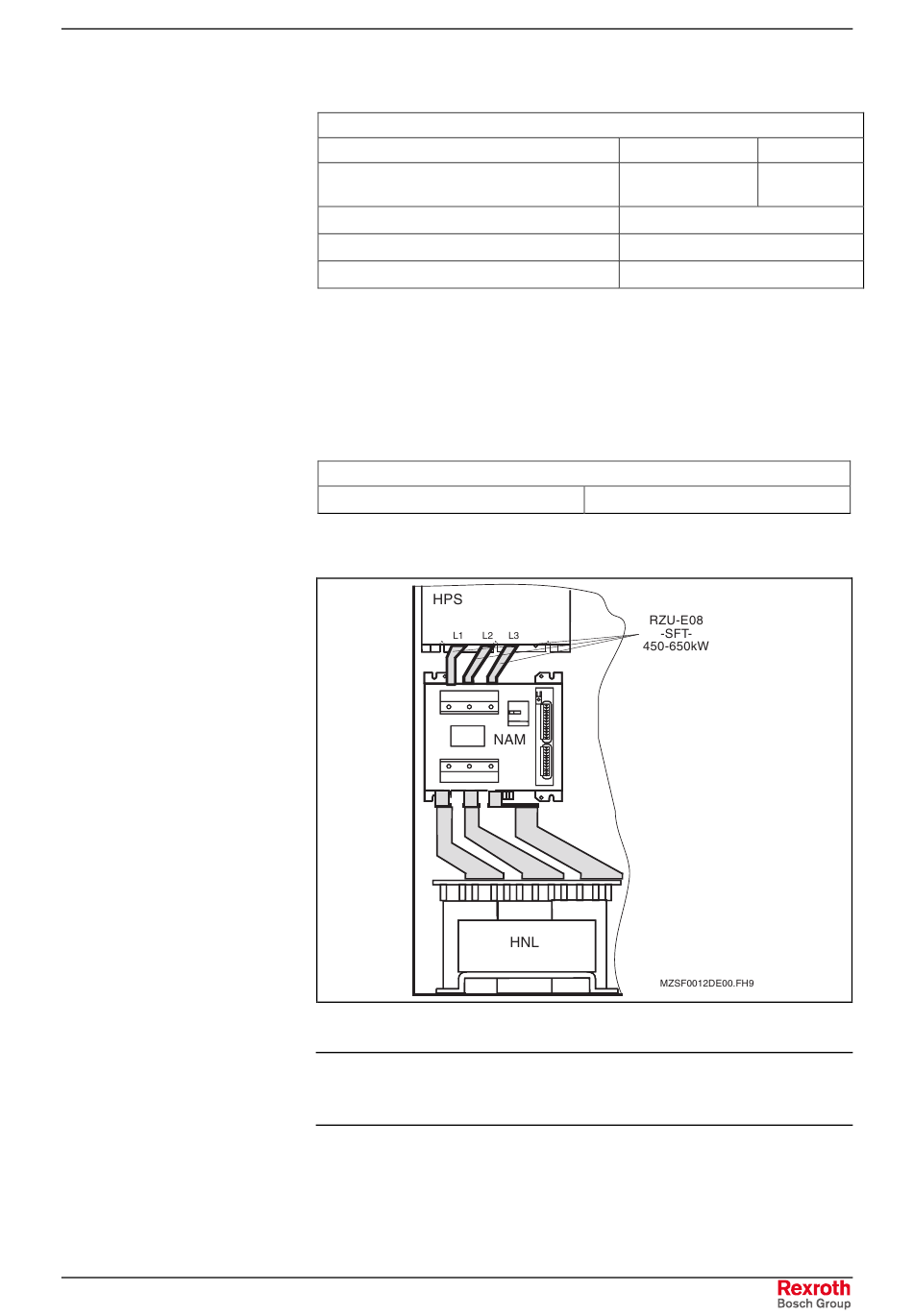

Abb. 6-17: Anordnung bei Verwendung der vorgesehenen Stromschienen
Hinweis: Um eine großflächige Auflage für die Stromschienen zu errei-
chen, müssen die beigelegten prismatischen, selbstklebenden
Einlegeprofile verwendet werden.
Die prismatischen, selbstklebenden Einlegeprofile sind beigelegt und
müssen bei Verwendung von Stromschienen den prismenförmigen Hül-
senboden der Klemme ausgleichen und deshalb eingelegt werden. Die
drei vorgesehenen Stromschienen von dem Netzanschaltmodul NAM
zum HPS können dann direkt in die Klemme geführt werden.
SFT 450 kW
1) mm² 2 x 120 /
2 x 250MCM
m 2
2 x Gewindebohrung M10
1 x Gewindebohrung M10
NAM zu HPS
6-11
SFT 650 kW
2 x 240 /
2 x 500MCM
