5-10
Anordnung und Verdrahtung SFT 250 kW / 350 kW
Soll die Verbindung mittels Kabeln hergestellt werden, so müssen Kabel-
schuhe verwendet werden.
Kabel - Anschluss HNL – NAM SFT 250 kW / 350 kW
Empfohlener Mindestquerschnitt
Max. Kabellänge
Anschluss an HNL
Anschluss an NAM
1): bei Verwendung von Cu-Einzeladern
Abb. 5-15: Kabel - Anschluss HNL – NAM SFT 250 kW / 350 kW
Netzanschaltmodul NAM – Leistungsteil HPS
Die Verbindung ist in dem angegebenen Montagebeispiel mit Strom-
schienen geführt.
Bestellnummer RZU-E07-SFT-250-350kW (Stromschienensatz)
Schienen - Anschluss NAM – HPS SFT 250 kW / 350 kW
Stromschiene SFT PST - NAM
Stromschienen L1, L2, L3
Abb. 5-16: Netzanschaltmodul NAM – Leistungsteil HPS

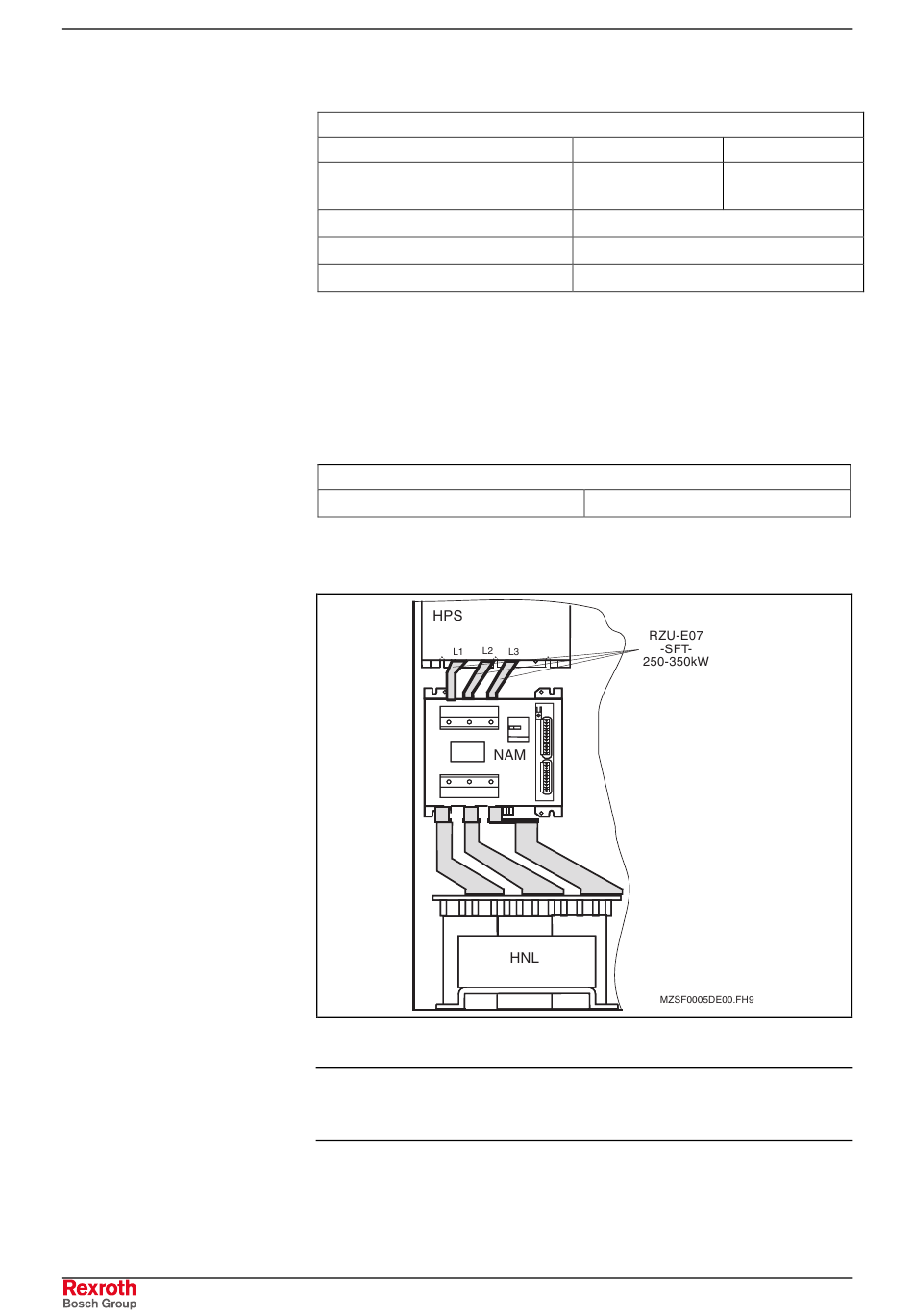

Abb. 5-17: Anordnung bei Verwendung der vorgesehenen Stromschienen
Hinweis: Um eine großflächige Auflage für die Stromschienen zu errei-
chen, müssen die beigelegten prismatischen, selbstklebenden
Einlegeprofile verwendet werden.
Die prismatischen, selbstklebenden Einlegeprofile sind beigelegt und
müssen bei Verwendung von Stromschienen den prismenförmigen Hül-
senboden der Klemme ausgleichen und deshalb eingelegt werden. Die
SFT 250 kW
1) 2 x 120 /
2 x 250MCM
mm²
m 2
2 x Gewindebohrung M10
1 x Gewindebohrung M10
NAM zu HPS
DOK-RD500*-SFT********-IB01-DE-P
RD 500 SFT
SFT 350 kW
2 x 240 /
2 x 500MCM
