12-14
Parametrierung und Inbetriebnahme
Versorgungs-Spannung U
Max. Ausgangsstrom
Grenzfrequenz
Abschlusswiderstand Eingang
Parametrieren
Resolver (für den Betrieb mit Asynchron- und Synchronmotoren)
Technische Daten für Sinus / Cosinus-Geber 1 V
Kommutierung
5 V ± 2,5 (Jumper S5 siehe Abb.: 12-7)
(DC)
B
I = 200 mA
max
300 kHz
120 Ω
P0130: Sin / Cos & Kommutierung
P0132: Strichzahl
• P0130: Sin / Cos & Kommutierung
• P0132: Strichzahl
• P0133: Geber-Delta-Pi (Mit diesem Parameter kann eine eventuell
mechanische Fehljustage des Gebers korrigiert werden. Dies ist nur
notwendig bei Einsatz von Synchronmaschinen. Siehe auch [Abb. 9-2:
Flussdiagramm Inbetriebnahme Synchronmaschine.
Beim Einsatz eines Siemens-Gebers oder eines Gebers mit Siemens-
kompatibler Pinbelegung des Rundsteckers kann von Bosch Rexroth ein
vorkonfektioniertes Kabel bezogen werden.

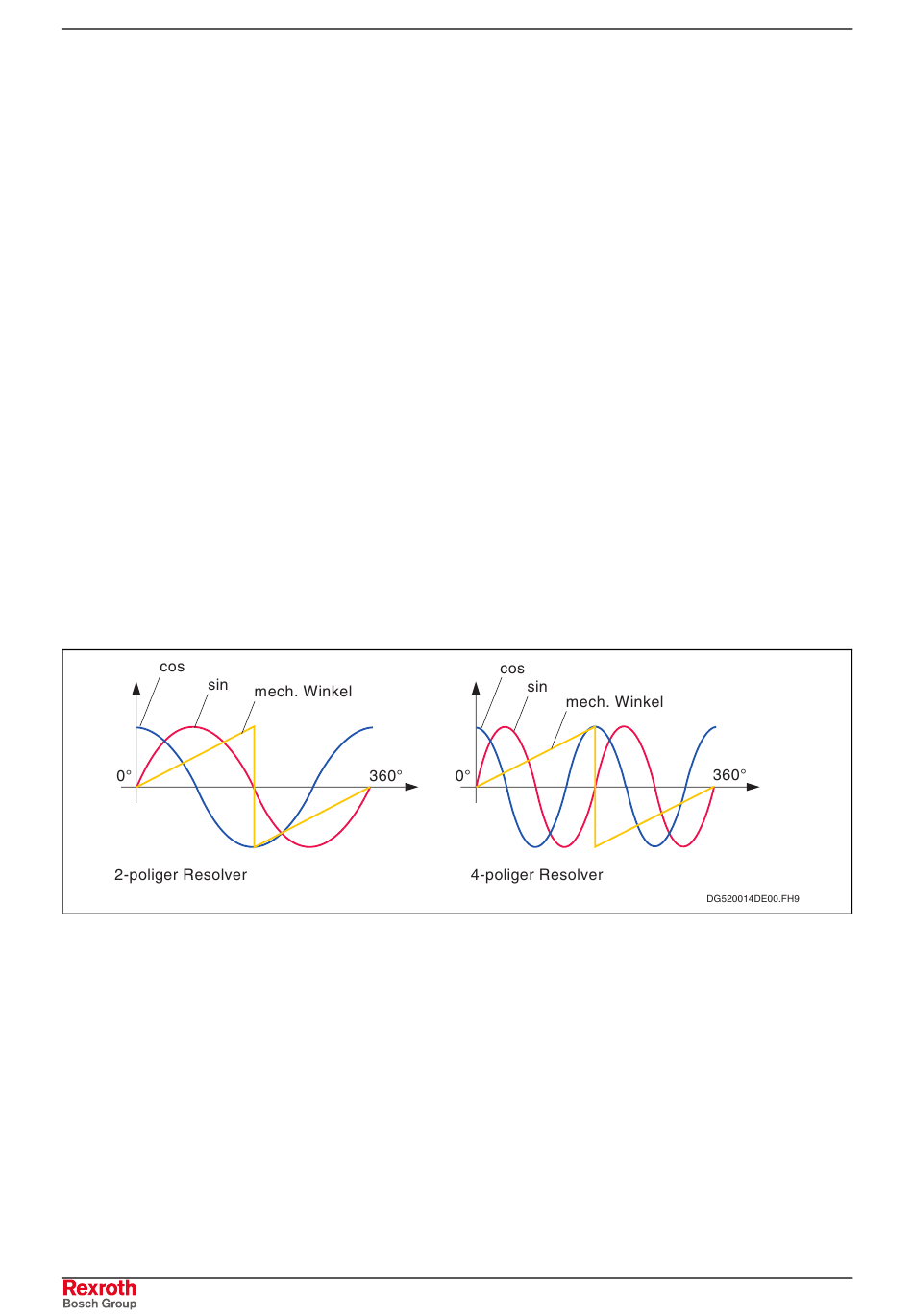

Signaldarstellung bei Rechtslauf mit Blick auf die A-
Seite der Motorwelle
a
Abb.:12-21 Signaldarstellung Resolver
Die Signale können mit der RDwin – Oscilloskopfunktion dargestellt wer-
den.
• Sinus:
• Cosinus:
• Mechanischer Winkel:
D1086
D1087
D1890
DOK-RD500*-SFT********-IB01-DE-P
RD 500 SFT
