Schienen - DC-Ankopplung von zwei Powerstacks HPS im Schrank 1200 mm breit
Empfohlener Mindestquerschnitt
der Kupferschiene mm²
SFT 450 kW 400
SFT 650 kW 400
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 450 kW / 650 kW
Zwischenkreisanschluss HPS - HPS
Zur Verbindung der Leistungsteile HPS01.1 in einem Schrankfeld sind
verzinnte Stromschienen für C- und D-Potential zu verwenden. Die
Schienenlänge ist aus der Tabelle zu entnehmen.
Hinweis: Es dürfen keine unbehandelten Kupferschienen auf die Alumi-
niumschienen des Leistungsteils HPS geschraubt werden.
Bestellnummer RZU-E08-SFT-450-650kW (Stromschienensatz).
ESC MON PROG ENTER
ST ART ST OP
+
-

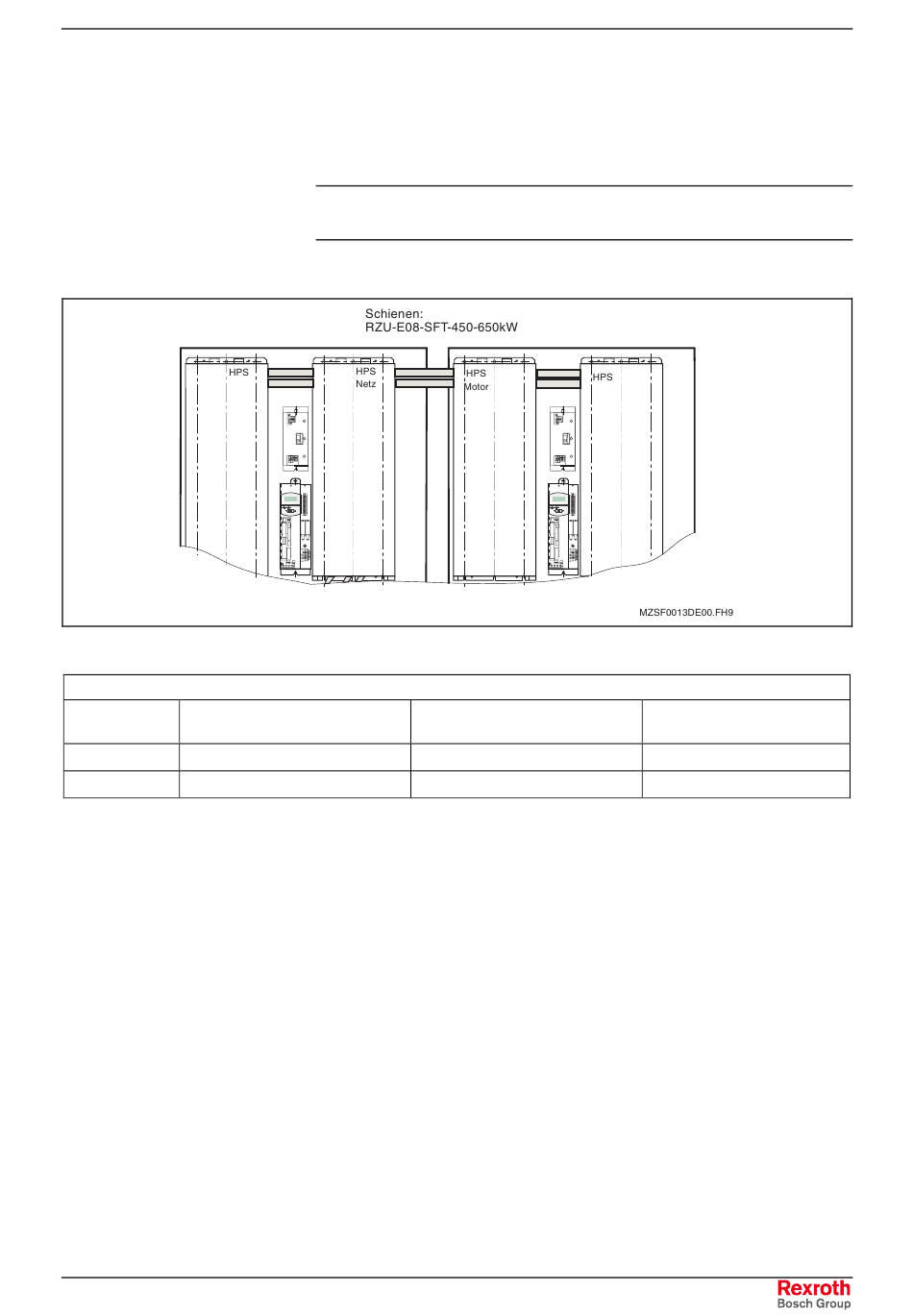

Abb. 6-20: Anordnung bei Verwendung der vorgesehenen Stromschienen
Länge der vorgesehenen Kupfer-
schiene mm
670
670
Abb. 6-21: DC – Ankopplung mit Schienen
Zum Anschließen von Stromschienen an das HPS ist der Gerätedeckel
durch Lösen der vier frontseitig angebrachten Kombischrauben abzu-
nehmen. Die Stromschienen müssen an allen drei Gewinden mit der C -
und D - Schiene des HPS verschraubt werden. Das vorgeschriebene
Drehmoment beträgt 35 Nm.
ESC MON PROG ENTER
ST ART ST OP
+
-
Anschluss an C-und D-
Schiene
3 x Gewinde M10
3 x Gewinde M10
