RD 500 SFT

Umschaltung der Versorgungs-Spannung

DOK-RD500*-SFT********-IB01-DE-P
Die Umschaltung der Versorgungs-Spannung wird mit dem Jumper S5
auf der Steuer- und Regelungskarte vorgenommen. Bei Auslieferung ist
der Jumper auf 5 V gesteckt. Zum Umstecken des Jumpers ist folgen-
dermaßen vorzugehen:
Hinweis: Beachten Sie die Warnungen und Hinweise in Kapitel 1
• Schalten Sie das Gerät spannungsfrei.
• Frontabdeckung des Gerätes entfernen.
• Für den Anschluss von Gebern mit 15 V Versorgungs-Spannung ste-
cken Sie vorsichtig mit einer Pinzette den Jumper von +5 V
(Werkseinstellung) auf +15 V.
Beschädigung der Geräte durch falsche An-
schluss-Spannung!
⇒ Beachten Sie bitte die Dokumentation des Geber-
herstellers.
VORSICHT
ALARM
READY
ON

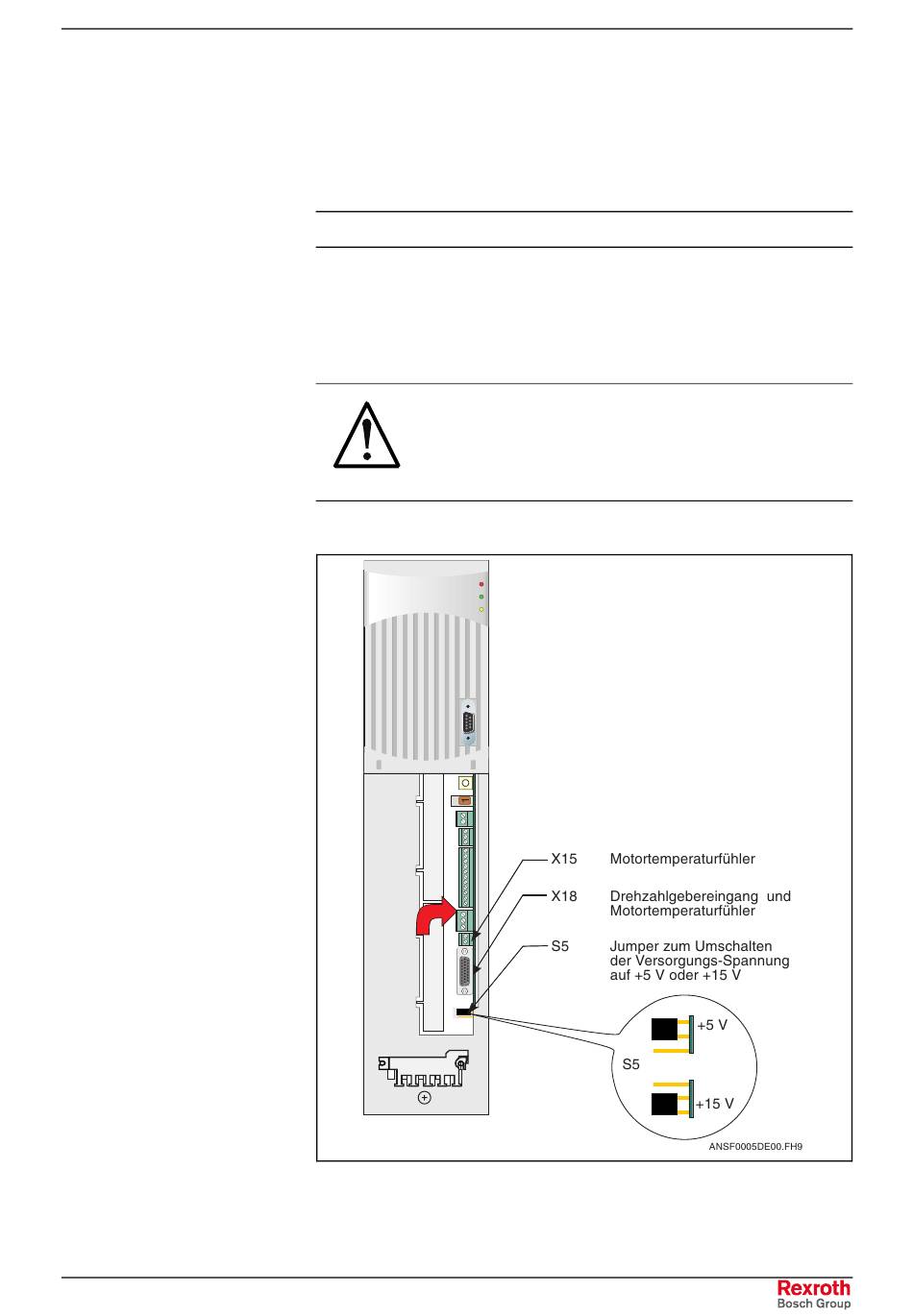

Abb.: 12-7 Geberversorgungs-Spannung einstellen
Parametrierung und Inbetriebnahme
12-5
