RD 500 SFT
12

Parametrierung und Inbetriebnahme

12.1 Inbetriebnahme für Netz- und Motorwechselrichter

Herstellen des Bezugspotentials beim Betrieb mehrerer RD 500 SFT

DOK-RD500*-SFT********-IB01-DE-P
Bei einer potentialbehafteten Verbindung von Geräten der Reihe RD 500
untereinander und / oder zu einer externen Steuerung, ist eine zentrale
Verbindung der Bezugsmasse zu PE herzustellen. Dazu ist wie folgt vor-
zugehen:
• Auftrennen der Kabelverbindung Bezugsmasse X14.7 – PE (Gehäuse)
an allen Wechselrichtern (RD51, RD52)
• Auftrennen der Brücke X14.7 zu PE Gehäuse bei den Versorgungs-
modulen (RD52, RD43)
• Sternpunktförmige Verbindung aller RD 500 Bezugsmassen (jeweils
Klemme X14.7) unter Einbeziehung einer evtl. vorhandenen SPS-
Masse
• Herstellen der Verbindung Bezugsmassen-Sternpunkt – PE, vorzugs-
weise im SPS Schaltschrank (nötigenfalls Klemme setzen)

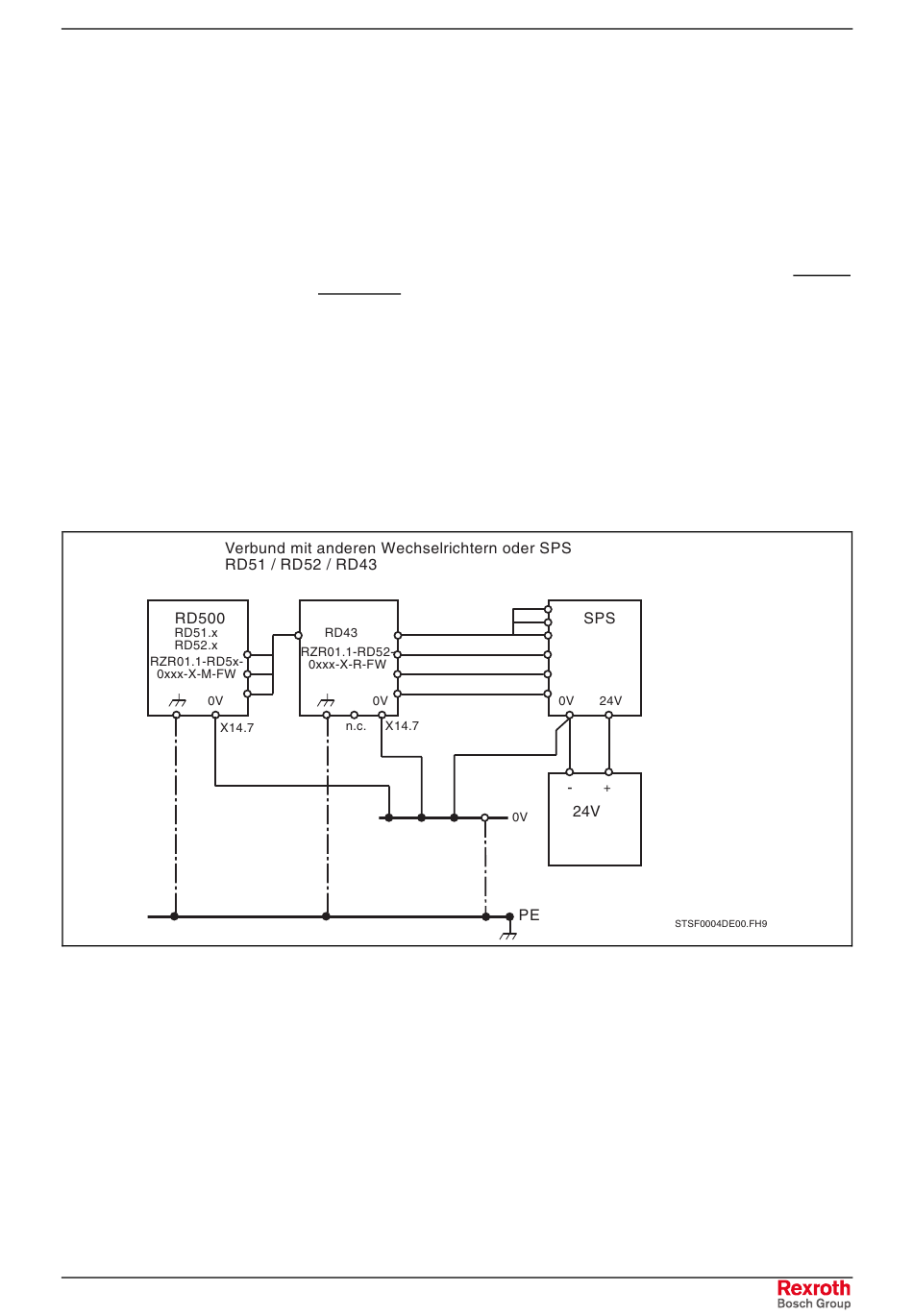

Abb.: 12-1 Zentrale Verbindung Bezugsmasse zu PE
Wenn keine potentialbehaftetete Steuerverbindung zwischen den Geräten
besteht (z.B. Kopplung über Lichtwellenleiter) wird die Bezugsmasse an
jedem Gerät direkt mit PE verbunden.
Parametrierung und Inbetriebnahme
12-1
