Anordnung und Verdrahtung SFT 250 kW / 350 kW
Aus EMV-Gründen ist das Filter mit der Netzseite an eine Trennwand zu
montieren. Dazu sind die vorgesehenen 4 Gewindebohrungen M6 x 6 zu
verwenden. Die Trennwand stellt gleichzeitig die niederinduktive Erdan-
bindung des Filters sicher.

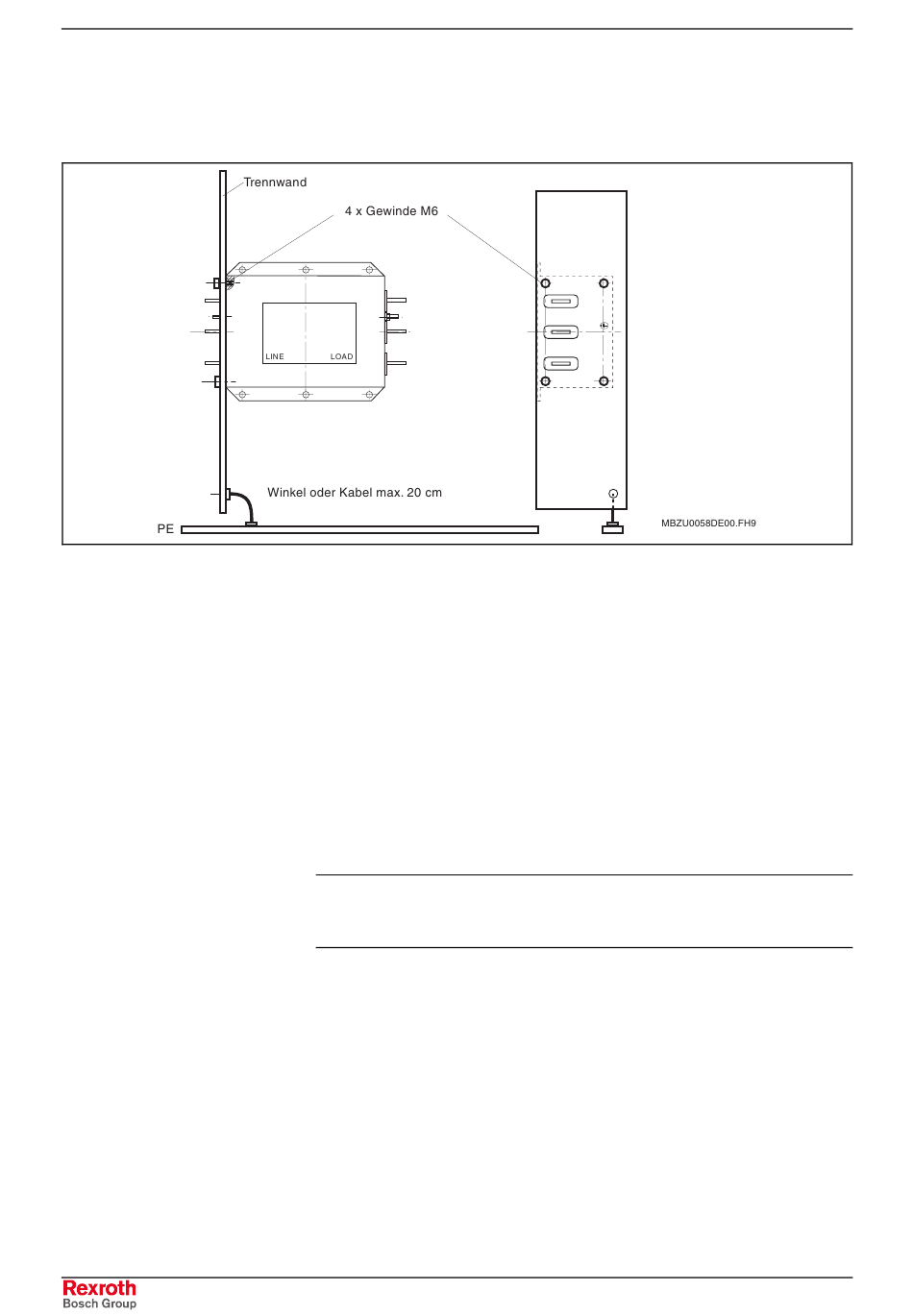

Abb. 5-5: Montage der Trennwand
PE – Anschluss des Netzfilters
Der Schutzleiter zwischen Trennplatte und PE-Schiene muss aus Sicher-
heitsgründen
• mindestens die Hälfte des Querschnittes der Außenleiter aufweisen.
• fest angeschlossen sein. (Er darf nur mit Werkzeug gelöst werden
können).
• eine maximale Länge von 20 cm einhalten.
Der Grund liegt in den hohen Ableitströmen des Netzfilters im Erdleiter,
die bei Schieflast im Drehstromsystem oder bei Phasenausfall entstehen
können. Netzfilter müssen daher vor dem ersten Einschalten unbedingt
geerdet sein. In der Maschine, in der Anlage und im Schaltschrank sind
geeignete Anschlussmöglichkeiten vorzusehen.
Hinweis: Aus EMV – Gründen sind diese Projektierungshinweise unbe-
dingt zu beachten. Eine Erdanbindung über eine Stichleitung
zur PE – Schiene ist nicht ausreichend.
