Anordnung und Verdrahtung SFT 450 kW / 650 kW

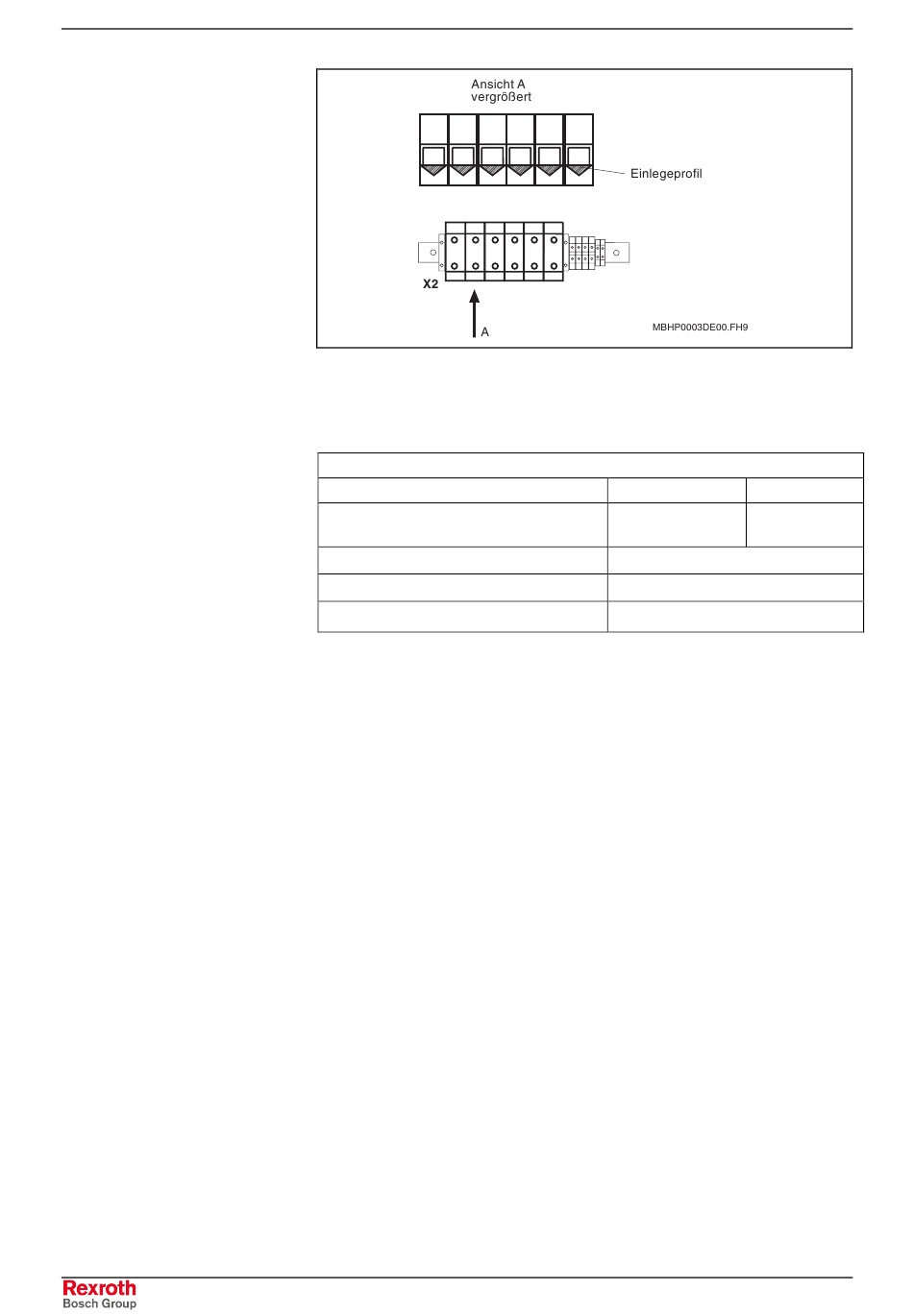

Abb. 6-18: Einlegeprofile bei Verwendung von Stromschienen
Soll die Verbindung mittels Kabeln hergestellt werden, dürfen die beige-
legten prismatischen Einlegeprofile nicht verwendet werden.
Kabel - Anschluss NAM – HPS SFT 450 kW / 650 kW
Empfohlener Mindestquerschnitt
Max. Kabellänge
Anschluss an NAM
2)
Anschluss an HPS
1):
bei Verwendung von Cu-Einzeladern
2):
beide Klemmen müssen belegt werden
Abb. 6-19: Kabel - Anschluss NAM - HPS SFT 450 kW / 650 kW
Sofern bei einem vom Montagebeispiel abweichenden Aufbau der Kom-
ponenten selbst hergestellte Stromschienen verwendet werden sollen, so
sind folgende Hinweise zu beachten:
• ausreichenden Spannungsabstand berücksichtigen
• ausreichende Dimensionierung hinsichtlich der Strombelastung vorse-
hen.
• unbehandelte oder verzinnte Kupferstromschienen verwenden.
SFT 450 kW
1)
2 x 120 /
mm²
2 x 250MCM
m
2
1 x Gewindebohrung M10
2 x Klemmen 240 mm² (500MCM)
