5-12
Anordnung und Verdrahtung SFT 250 kW / 350 kW
Schienen - DC-Ankopplung von zwei Powerstacks HPS im Schrank 1200mm breit
Empfohlener Mindest-
querschnitt der Kupfer-
schiene mm²
SFT 250 kW 400
400
SFT 350 kW
Zwischenkreisanschluss HPS - HPS
Zur Verbindung der Leistungsteile HPS01.1 in einem Schrankfeld sind
verzinnte Stromschienen für C- und D-Potential zu verwenden. Die
Schienenlänge ist aus der Tabelle zu entnehmen.
Hinweis: Es dürfen keine unbehandelten Kupferschienen auf die Alumi-
niumschienen des Leistungsteils HPS geschraubt werden.
Bestellnummer RZU-E07-SFT-250-350kW (Stromschienensatz)

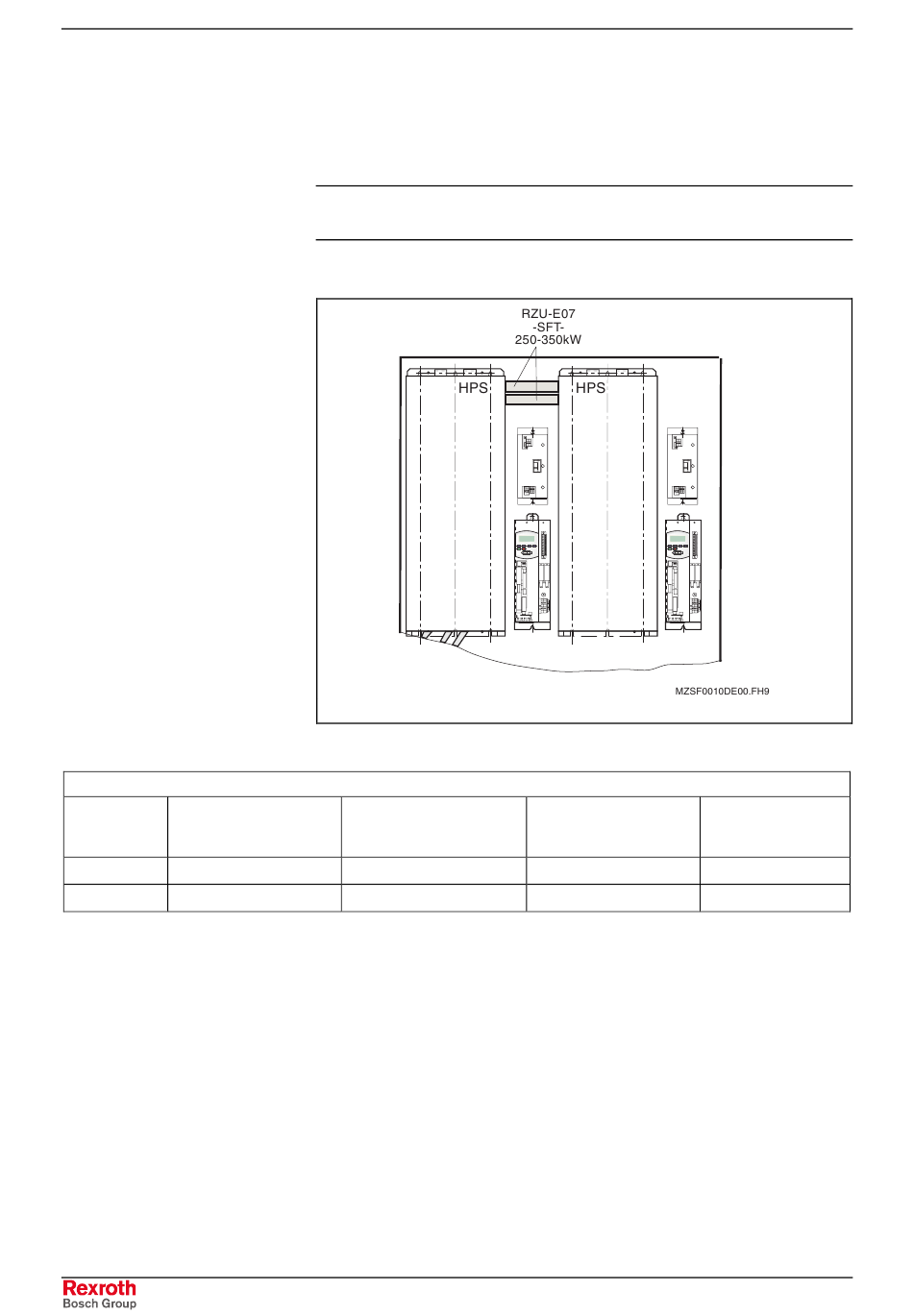

Abb. 5-20: Anordnung bei Verwendung der vorgesehenen Stromschienen
Länge der vorgesehenen
Kupferschiene
mm
670
670
Abb. 5-21: DC – Ankopplung mit Schienen
Zum Anschließen von Stromschienen an das HPS ist der Gerätedeckel
durch Lösen der vier frontseitig angebrachten Kombischrauben abzu-
nehmen. Die Stromschienen müssen an allen drei Gewinden mit der C -
und D-Schiene des HPS verschraubt werden. Das vorgeschriebene
Drehmoment beträgt 35 Nm.
ESC MON PROG ENTER ESC MON PROG ENTER
ST ART ST OP ST ART ST OP
+ +
- -
Anschluss an C-und D-
Schiene
3 x Gewinde M10
3 x Gewinde M10
DOK-RD500*-SFT********-IB01-DE-P
RD 500 SFT
Max. DC-Sicherung
Typ gL
A
600
800
