RD 500 SFT
Empfohlenes Kabel:
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 250 kW / 350 kW
Kabelart
Spannungsfestigkeit
Temperaturfestigkeit
Querschnitt
Abb. 5-29: Empfohlenes Kabel 24 V – Versorgung für Reglerbox
Filterkondensatoreinheit HNP – Netzfilterdrossel HNL
Netzwechselrichterdrossel HNL – Reglerbox RZR
Die Komponenten HNP und HNL sind mit Thermoschaltern zur Übertem-
peraturerkennung ausgestattet.
Die Thermoschalter sind in Reihe zu verdrahten und mit den Klemmen
X15.1, X15.2 der Steuer- und Regelung zu verbinden.

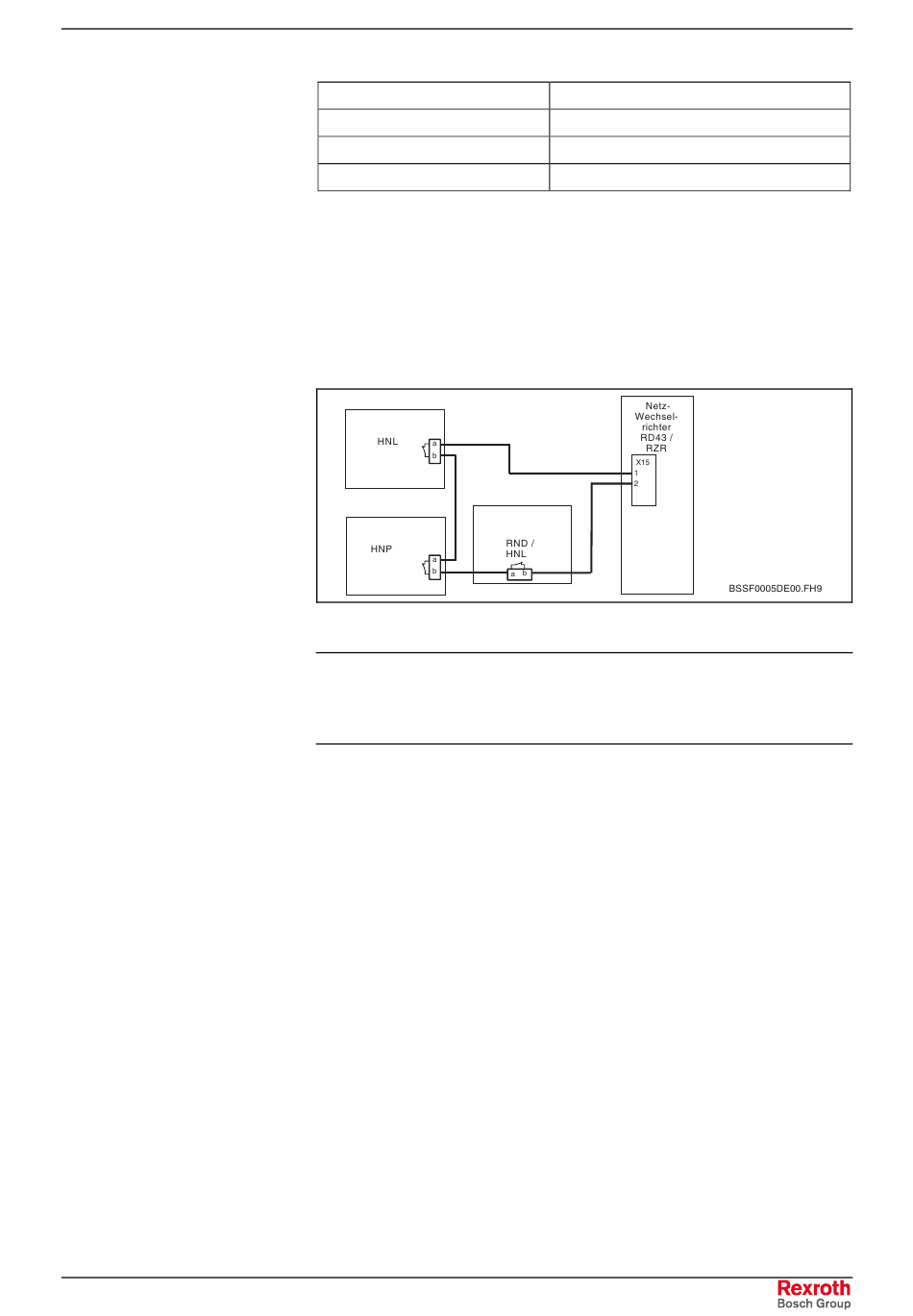

Abb. 5-30: Prinzipschaltbild Verdrahtung Thermoschalter
Hinweis: Eine auftretende Übertemperatur führt zur Störabschaltung
des Netzwechselrichters. Die Netzwechselrichter – Paramet-
rierung muss gemäß Abb. 12-38 ausgeführt sein (Auslieferzu-
stand).
Der Mindestquerschnitt für die Kabel beträgt 1,5 mm² (AWG 16).
Weitere Verdrahtungen
Anschluss der externen Versorgungsspannungen der Komponenten
NAM, HNP und NTM sind in der Projektierungsanleitung DOK-RD500*-
SFT*******-PR-0x-DE-P zu finden.
Cu - Litze
300 V
75 °C
2,5 mm² (AWG 14)
5-17
