RD 500 SFT
DOK-RD500*-SFT********-IB01-DE-P
Anordnung und Verdrahtung SFT 250 kW / 350 kW
HPS - Motorabgang (bei Verwendung von
Symmetrierdrosseln und Summenstromwandler)
Gerät
Symmetrierdrosseln
SFT 250
3 x RZU-E03-HPS01.1-F0610
SFT 350
3 x RZU-E04-HPS01.1-F0880

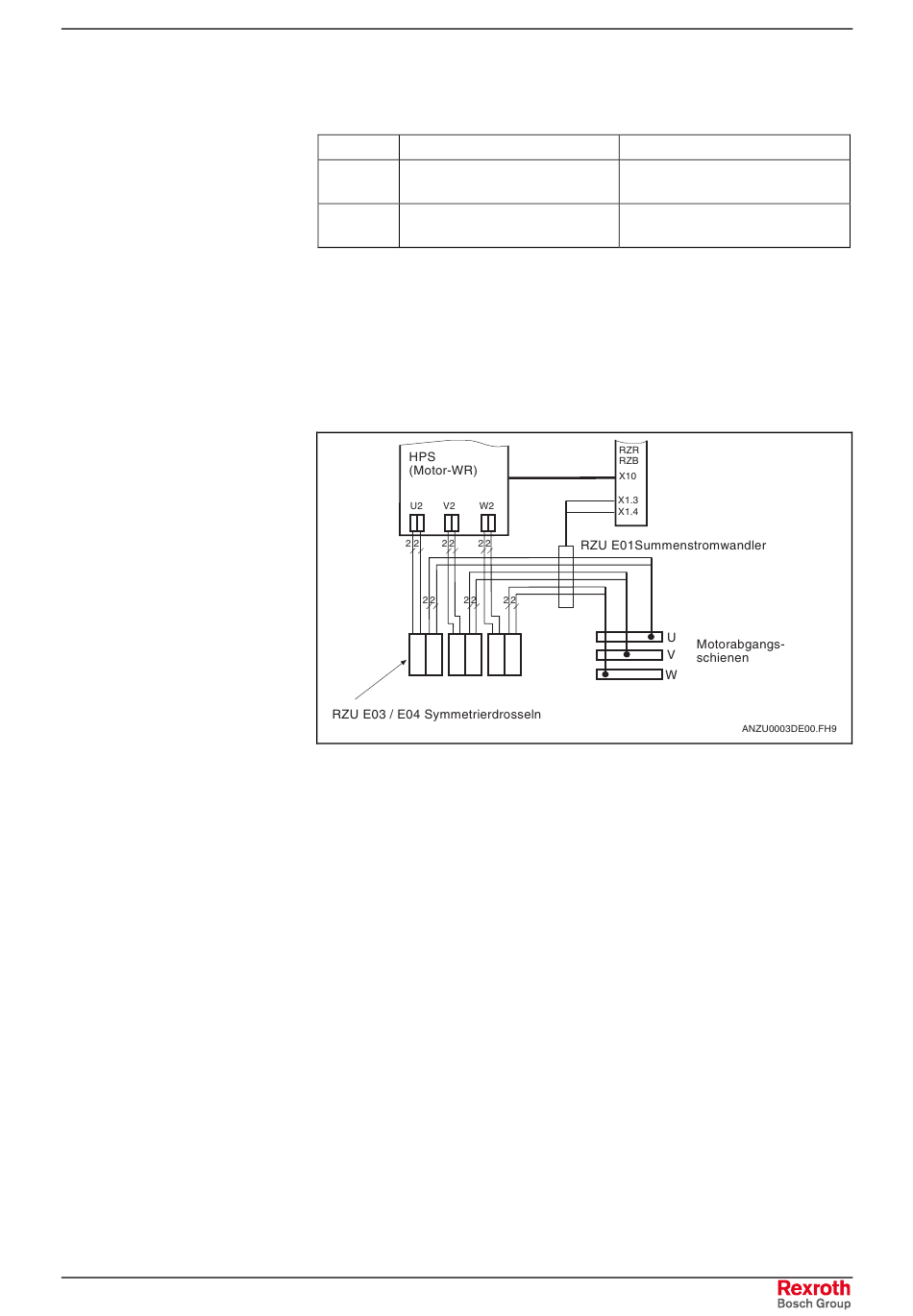

Abb. 5-22: HPS – Motorabgang
Die Symmetrierdrosseln werden mit den langen Kabelenden an die
Klemmen U2, V2, W2 des motorseitigen Leistungsteils HPS01.1M ange-
schlossen. Es müssen jeweils beide Klemmen einer Phase mit der glei-
chen Anzahl von Leistungskabeln belegt werden. Die kurzen Kabelenden
werden
durch
den
F0610/F0880 geführt und an die Motorschienen angeschlossen. Es ist
darauf zu achten, dass die Phasen nicht vertauscht werden.
Abb. 5-23: Anschluss HPS - Motorabgangsschienen
Summenstromwandler
1 x RZU-E01-HPS01.1-F0610 /
F0880
1 x RZU-E01-HPS01.1-F0610 /
F0880
Summenstromwandler
5-13
(RZU-E01-HPS01.1M-
