Anordnung und Verdrahtung SFT 250 kW / 350 kW
Hinweis: Das Sine Power Filter (HNL01.1 + HNP01.1) darf nur mit der
werksseitig eingestellten Netzwechselrichter-Pulsfrequenz von
4,2 kHz betrieben werden. Sollte eine Änderung der Pulsfre-
quenz erforderlich sein, so ist diese von unserem Service –
Personal durchführen zu lassen.
Pulsfrequenzfilter HNP - Netzwechselrichterdrossel HNL
Diese Verbindung ist in dem angegebenen Montagebeispiel Stromschie-
nen geführt.
Schienen - Anschluss HNP – HNL SFT 250 kW / 350 kW
Empfohlener Mindestquerschnitt
Anschluss an HNP
Anschluss an HNL
Abb. 5-9: Schienen - Anschluss HNL – HNP SFT 250 kW / 350 kW
Folgende Stromschienen sind vorgesehen:
Bestellnummer RZU-E07-SFT-250-350kW (Stromschienensatz)
Stromschienen
1 x HNP350-HNL L1 A
1 x HNP350-HNL L1 B
1 x HNP350-HNL L1 C
1 x HNP350-HNL L2 A
1 x HNP350-HNL L2 B
1 x HNP350-HNL L2 C
1 x HNP350-HNL L3 A
1 x HNP350-HNL L3 B
1 x HNP350-HNL L3 C
Abb. 5-10: Stromschienen

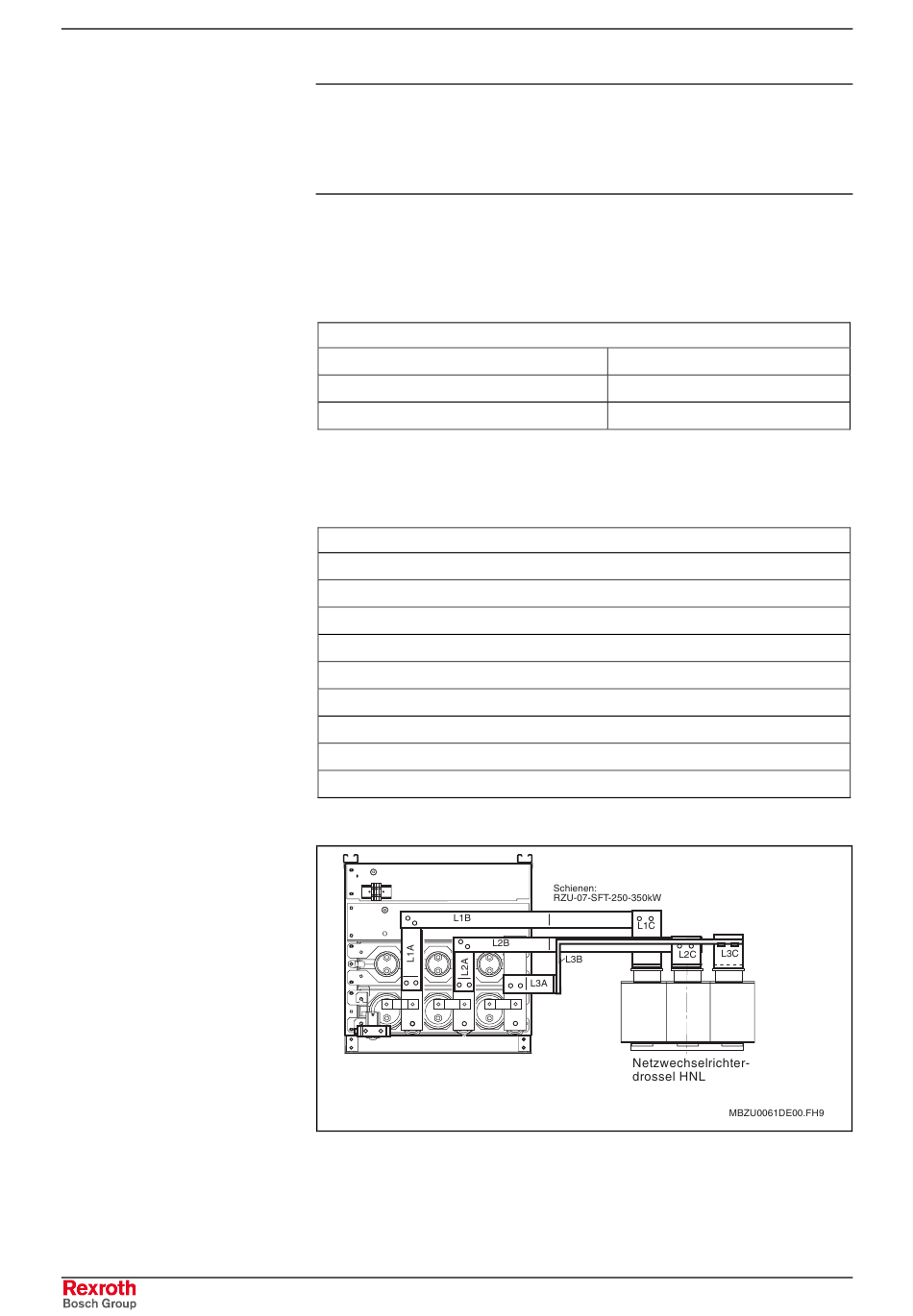

Abb. 5-11: Anordnung bei Verwendung der vorgesehenen Stromschienen
RD 500 SFT
60 x 6 mm²
2 x Gewindebolzen M10
2 x Gewindebohrung für M10
